Функциональные возможности:
- полное соответствие классу А;
- регистрация сигналов управления;
- GPS модуль для синхронизации времени;
- GSM модуль и Wi-Fi модуль для обмена данными (настройки, управление, считывание данных);
- Настройка измерителя и анализ сохраненных данных осуществляется с помощью ПО Sonel Analysis;
- встроенный блок питания с широким диапазоном номинальных входных напряжений 90…760 В переменного или постоянного тока;
- работа от внутреннего аккумулятора при отключении питания;
- одновременная регистрация двух массивов данных (работа по стандарту и пользовательские настройки);
- степень защиты корпуса IP65;
- автоматическое формирование протоколов регистрации.
Измерение и регистрация:
- напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
- силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А), клещи C-4 (1000 A) и клещи C-6 (10 A), C-7 (100 А).
- коэффициента пиковых значений напряжения и тока;
- частоты от 40 Гц до 70 Гц;
- мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
- энергии: активной (EP), реактивной (EQ), полной (ES);
- коэффициента мощности cosφ, tgφ;
- коэффициента гармонических потерь (К-фактор);
- до 50-й гармоники напряжения и тока;
- интергармоники напряжения и тока;
- суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
- кратковременной и длительной дозы фликера PSTи PLT;
- несимметрия напряжения и тока;
- перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
- осциллограмм тока и напряжения для каждого периода усреднения.

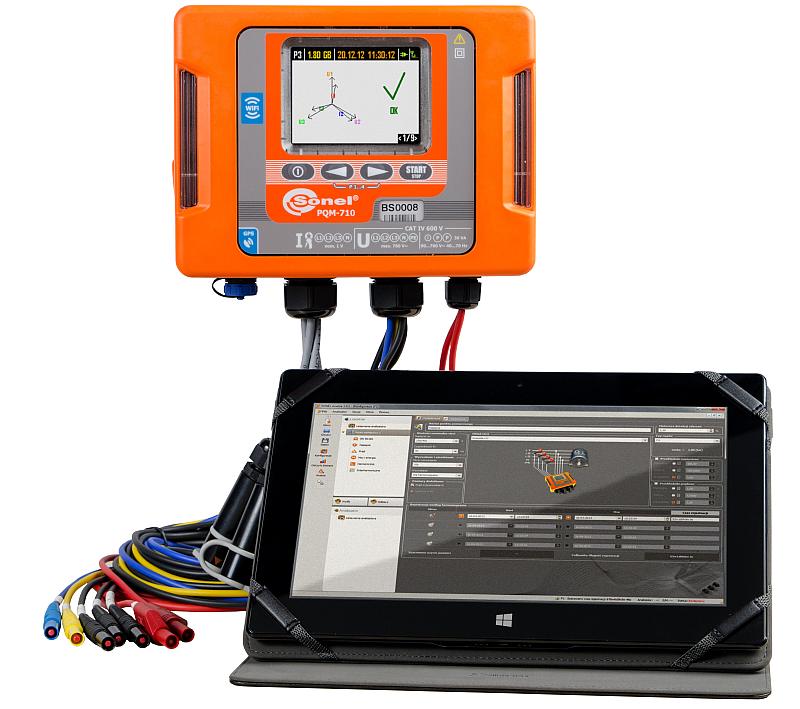

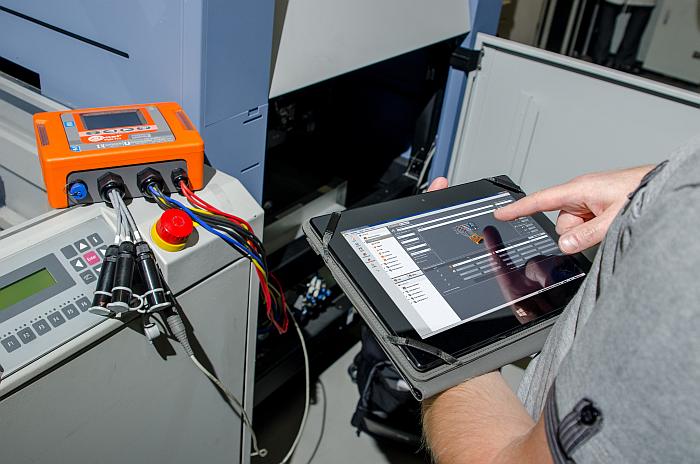

- версия специально адаптирована под работу как на стационарном ПК, так и на планшете;
- возможность настройки измерителя с ГОСТ 32144-2013 и формирования протокола измерений согласно ГОСТ 33073-2014;
- возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти;
- установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети;
- установка параметров трансформаторов напряжения и/или тока;
- выбор периода усреднения;
- расписание запуска и остановки регистрации;
- установка типа токоизмерительных клещей;
- условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию;
- режим измерения в реальном времени;
- широкий набор настроек представления и анализа (отчетов) данных регистрации.
