ПРИЛОЖЕНИЕ Н
(обязательное)

Устройство для испытаний на короткое замыкание

Испытуемый аппарат устанавливают, как показано на рисунке Н.1, в соответствии с особенностями конструкции аппарата и инструкцией изготовителя.
Когда требуется (например, в течение операции О), прозрачную полиэтиленовую пленку толщиной (0,05±0,01) мм размерами по крайней мере на 50 мм больше в каждом направлении фронтальной части аппарата, но не менее чем 200x200 мм, закрепляют в рамке, помещенной на расстоянии 10 мм от:
— любой максимально выступающей части механизма управления аппарата для механизма управления, неутапливаемого типа;
— края ниши для механизма управления для аппаратов с механизмом управления утопленного типа.
Пленка должна иметь следующие физические свойства:
— плотность при 23 °С ... (0,92±0,05) г/см³
— точка плавления ... 110 - 120°С
Когда требуется, между выхлопным отверстием и полиэтиленовой пленкой помещают перегородку из изолирующего материала толщиной не менее 2 мм, как показано на рисунке Н.1, чтобы не повредить пленку при выбросе из выхлопного отверстия горячих частиц.
Когда требуется, решетку(и), соответствующую(ие) приведенной на рисунке Н.2, располагают на расстоянии а от выхлопного отверстия аппарата.
Цепь решетки (см. рисунок Н.З) должна подсоединяться к точкам В и С или С' (см. рисунки 3-6), как принято.
Параметры цепи(ей) решетки:
— резистор R' ... 1,5 Ом;
— медный провод F' - сечением 50 мм², длиной и диаметром, как указано в 9.12.9.1.

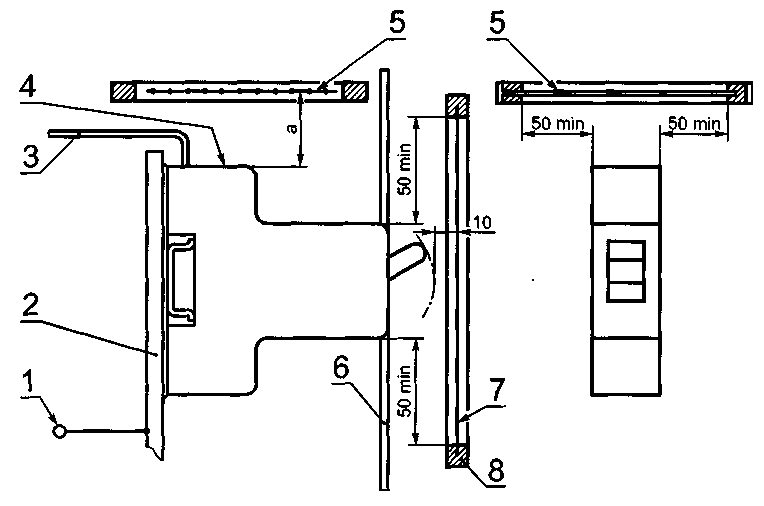

1 - к нейтрали; 2 - металлическая панель; 3 - кабель; 4 - выхлопное окно; 5 - решетка; 6 - щиток; 7 - полиэтиленовая пленка; 8 - рамка
Рисунок Н.1 - Схема испытаний.

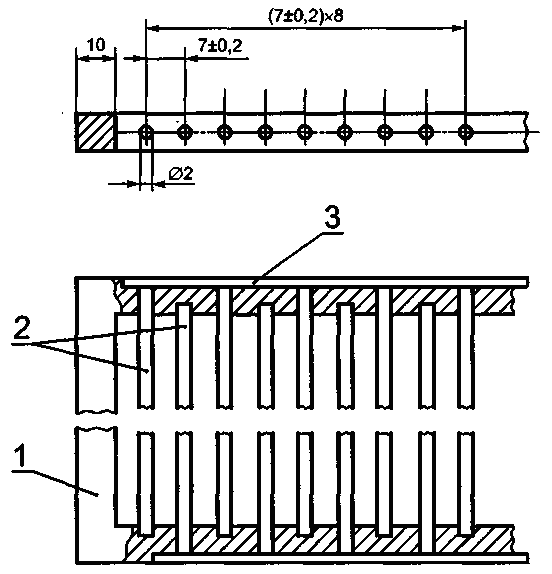

1 - рамка из изоляционного материала; 2 - решетка из медных проволочек; 3 - металлическая панель, соединенная с медными проволочками
Рисунок Н.2 - Решетка.

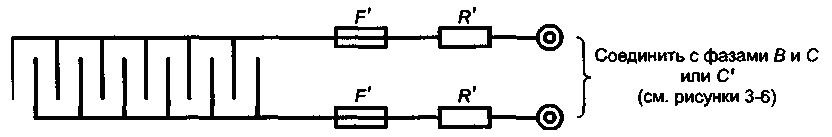

Рисунок Н.3 - Схема соединения решетки.
