Электроизмерительная лаборатория

Электроизмерительная лаборатория
  • Протокол визуального осмотра
    Визуальный осмотр проводится с целью выявления соответствия электрооборудования ПУЭ и СНиП и оценки качества проведенных монтажных работ.
  • Протокол наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)
    Измерения проводятся с целью выявления соответствия защитного заземления (магистраль «РЕ»), предназначенного для защиты людей от поражения электрическим током при повреждении изоляции. Измерения производятся в объеме, предусмотренном ПУЭ 1.8.36 п. 1, 2, 4.
  • Протокол проверки сопротивлений заземлителей и заземляющих устройств
    Измерения проводятся с целью выявления соответствия сопротивления заземляющих устройств требованиям ПУЭ, ПТЭЭП. Измерения производятся в объеме, предусмотренном ПУЭ 1.7.62 , ПТЭЭП приложение п. 24.3.
  • Протокол измерения сопротивления изоляции проводов, кабелей, аппаратов и обмоток электрических машин
    Измерение сопротивления изоляции электросети производится мегаомметром на напряжении 1000 В. При производстве измерений отключаются все электроприемники. Измерения проводятся между фазами, между фазами и нулем и магистралью заземления «РЕ». Согласно ПУЭ (раздел 1.8.34 п. 1) сопротивление изоляции в силовых и осветительных лектропроводках должно быть не менее 0,5 МОм.
  • Протокол проверки цепи «фазный — нулевой провод»
    Измерение токов короткого замыкания и полного сопротивления петли «фаза-нуль» производится с целью проверки обеспечения селективного отключения поврежденного участка электросети при коротком замыкании. Измерения производятся в объеме, предусмотренном ПУЭ п. 3.1.8, п. 1.7.79, МЭК 364-6-61 «А» приложение п. 2.4.
  • Протокол проверки параметров срабатывания устройств защитного отключения (УЗО)
    В соответствии с требованиями ГОСТ Р 50030.2-99, ГОСТ Р 50345-99, ГОСТ Р 51326-99, ГОСТ Р 51327-99, нормируемые и предпочтительные параметры устройств защитного отключения
  • Протокол проверки автоматических выключателей напряжением до 1000 В (прогрузка автоматов)
    Измерения проводятся с целью выявления соответствия устройств требованиям ПУЭ, ПТЭЭП, а так же выявления заводского брака, возможного при изготовлении. Измерения производятся в объеме, предусмотренном ПУЭ п. 3.8.37. п. 2, МЭК 364-6-61 «А» приложение 1.

Технический отчет также содержит список документации, пояснительную записку, программу испытаний, копию акта о регистрации электролаборатории, копии свидетельств о поверке используемых приборов, результаты испытаний, ведомость дефектов, заключение и перечень применяемого испытательного оборудования и средств измерения.

Измерение петли «фаза-нуль»
Измерение параметров УЗО
Измерение сопротивления изоляции
Измерение сопротивления ЗУ и удельного сопротивления грунта
Проверка наличия цепи между заземлителями и заземляемыми элементами (металлосвязь)

Измерение петли «фаза-нуль»

MZC-304 Измеритель параметров цепей электропитания зданий
    Измерение:
  • полного, активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
  • силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
  • полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
  • электрического сопротивления малым током (металлосвязь);

В электроустановках до 1000 В с глухозаземленной нейтралью безопасность обслуживания электрооборудования при пробое на корпус обеспечивается отключением поврежденного участка с минимальным временем. При замыкании фазного провода на соединенный с нейтралью трансформатора F(или генератора) нулевой провод или на корпус оборудования образуется контур, состоящий из цепи фазного и нулевого проводников. Это контур принято называть петлей «фаза-нуль». Рассчитать сопротивление контура L-N (или контура L-PE) достаточно сложно, поскольку существует множество факторов, которые учесть в расчетах очень сложно (таких как наличие переходных сопротивлений коммутационных аппаратов, наличие других путей тока аварийного режима — трубопроводов, металлоконструкций, повторных заземлений т.д.), — а при измерении они учитываются автоматически.

Характеристики устройств защиты и полное сопротивление петли «фаза-нуль» (в случае, когда сопротивлением в месте замыкания можно пренебречь), должны обеспечивать при замыкании на открытые проводящие части автоматическое отключение питания в пределах нормированного времени. Это требование выполняется при условии:

Zs*IA≤U0 где Zs — полное сопротивление петли «фаза-нуль»
IA — ток, меньший тока замыкания, вызывающий срабатывание устройства защиты;
U0 — номинальное напряжение (действующее значение) между фазой и землей
Периодичность измерения и нормы регламентируются соответствующими разделами ПУЭ и ПТЭЭП.

Измерение параметров УЗО

MRP-201 Измеритель напряжения прикосновения и параметров устройств защитного отключения
  • измерение параметров устройств защитного отключения (УЗО) - время и ток срабатывания;
  • измерение УЗО типа АС, А и В;
  • измерение УЗО общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
  • автоматический режим измерения параметров УЗО.

Устройство защитного отключения устанавливается таким способом, чтобы через него проходили фазные провода (один в однофазной сети, три в трехфазной), а также нулевой рабочий проводник N.

Измерение параметров УЗО

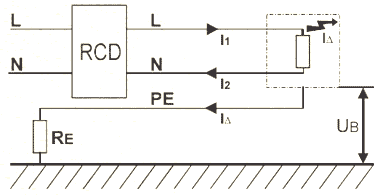

Подключение однофазного УЗО.

Если в защищаемой цепи нет повреждений, ток I1 равен току I2 по абсолютному значению и противоположен по направлению. Геометрическая сумма этик токов равна нулю: I1 — I2 =0. В случае возникновения пробоя изоляции при прикосновении к открытым частям или корпусу установки электроприемника возникает ток утечки I∆ по защитному проводу РЕ: I1 = I2 + IΔ. Таким образом, сумма токов, протекающих через УЗО, отлична от нуля: I1 — I2 = IΔ.

Напряжение на корпусе защищаемого устройства UВ в соответствии с законом Ома равно:

UВ = IΔ*RE , где RE — сопротивление между зажимом заземляемого устройства и землей. Номинальный дифференциальный ток утечки IΔN должен быть подобран таким образом, чтобы напряжение прикосновения, возникающее при протекании этого тока, не превышало безопасного значения.

Время срабатывание дифференциального выключателя tA измеряется при дифференциальном токе, равному IΔn . Время измеряется от начала протекания дифференциального тока до момента отключения УЗО. Максимальное время отключения составляет 200 мс, а для выключателей селективного типа 500 мс.

Ток отключения дифференциального выключателя измеряется при создании в испытуемой цепи линейно возрастающего дифференциального тока. Ток возрастает от величины 0,3*IΔn до превышения тока уставки IΔn . В момент срабатывания дифференциального выключателя измеритель отображает на дисплее величину дифференциального тока. В случае, если УЗО не срабатывает, появляется надпись RCD. Правильность выбора величины номинального тока проверятся проверкой на «гиперчувствительность УЗО», т.е протеканием тока 0,5I∆n в течении 200 мс (согласно IEC 61557-6). Срабатывание УЗО при токе 0,5IΔn — результат «гиперчувствительности» УЗО или наличие в цепи больших токов утечки.

Измерение сопротивления изоляции

MIC-2510 Измеритель параметров электроизоляции
  • измерительное напряжение до 2500 В: стандартные величины 100 В, 250 В, 500 В, 1000 В, 2500 В или установка произвольной величины 50...2500 В с шагом 10 В;
  • измерение сопротивления изоляции до 2000 ГОм (2 ТОм);
  • автоматическое вычисление коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции);
  • измерение тока утечки;
  • измерение многожильных кабелей с использованием адаптера AutoISO;
  • автоматическая разрядка емкости кабеля после окончания измерения изоляции;
  • измерение емкости кабеля (в процессе измерения сопротивления изоляции);
  • измерение электрического сопротивления малым током (металлосвязь) с разрешением 0,01 Ом;
  • измерение температуры окружающей среды с возможностью сохранения в память измерителя.

Сопротивление изоляции RISO характеризует сквозной ток утечки Iскв (RISO=Uприл/Iскв). Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы. В момент включения постоянного электрического поля через диэлектрик электрического конденсатора протекает ток смещения — Iсм, обусловленный быстрыми видами поляризаций. В неполярных однородных диэлектриках затем устанавливается ток сквозной проводимости — Iскв. В полярных и неоднородных диэлектриках протекает также ток абсорбции — Iабс, вызываемый активными составляющими токов, связанных с установлением замедленных (релаксационных) поляризаций.
Измерение сопротивления изоляции

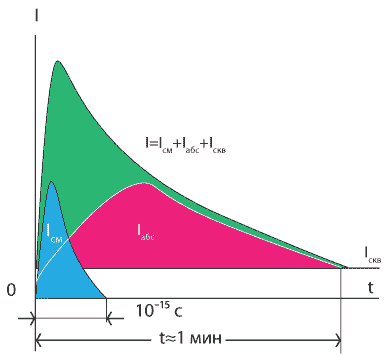

Изменение тока в зависимости от времени приложения постоянного напряжения

Для исключения протекания больших токов на начальном этапе измерения, мегомметры Sonel ограничивают величину протекающего тока, тем самым исключая возможные повреждения изоляции. Выходной ток ограничивается на уровне1 мА.
Изменение тока в зависимости от времени приложения постоянного напряжения

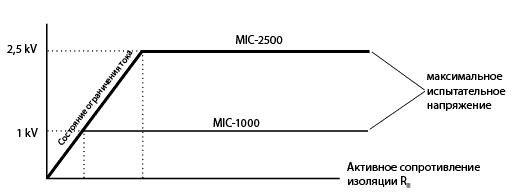

Действительное измерительное напряжение при измерении сопротивлении изоляции.

По мере заряда емкости измеряемого объекта (постоянным током), напряжение на зажимах мегомметра увеличивается (линейно). Затем устанавливается рабочая точка — напряжение достигает заданного значения и ток стабилизируется (данный ток является сквозным током диэлектрика Iскв).

Накопленный в процессе измерения заряд является источником потенциальной угрозы, и по окончании измерений приборами Sonel, автоматически разряжается (через внутренний резистор). Измерения проводятся под постоянным напряжением, чтобы минимизировать влияние емкости на результат измерения. Способ выполнения измерений сопротивления изоляции, а также требуемые измерительные напряжения описаны в ГОСТ Р 50571.16-99 и IEC 60364-6-61.

С точки зрения эксплуатации, состояние изоляционного материала характеризуется двумя коэффициентами — коэффициент абсорбции (Dielectric Absorption Ratio — DAR) и коэффициент поляризации (Polarization Index — PI).

Коэффициент абсорбции кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегомметра (R15): Кабс = R60/R15
Если изоляция сухая, то коэффициент абсорбции значительно превышает единицу, в то время как у влажной изоляции коэффициент абсорбции близок к единице:

Если Кабс < 1,25 Изоляция является несоответствующей;
Если Кабс = 1,25 .. 1,6 Изоляция является хорошей;
Если Кабс >; 1,6 Изоляция является превосходной;


Для оценки состояния изоляции и остаточного ресурса используют коэффициент поляризации (Кпол), который характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегомметра (R60): Кпол = R600/R60

Для коэффициента поляризации обычно используют следующие показатели:

Если Кпол < 1 Изоляция является опасной;
Если Кпол = 1.. 2 Изоляция является сомнительной;
Если Кпол = 2.. 4 Изоляция является хорошей;
Если Кпол > 4 Изоляция является превосходной.

Измерение сопротивления ЗУ и удельного сопротивления грунта

MRU-120 Измеритель параметров заземляющих устройств
  • измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
  • измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
  • измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
  • измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
  • измерение сопротивления заземляющих устройств методом двух клещей;
  • измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
  • высокая помехоустойчивость;
  • сохранение результатов измерений в память;

Качество заземляющих устройств значительно влияет на безопасность использования электрических установок, особенно на эффективность защиты от поражения электрическим током и молниезащиты. Заземляющее устройство выполняет также другие функции, связанные с безопасностью, например, используется для отвода электрических зарядов объектов, подверженных угрозе взрыва (например, на АЗС).

Для проверки электрических установок на соответствие требованиям по защите от поражения электрическим током необходимо произвести измерение сопротивления заземляющего устройства. Это сопротивление позволяет определить значение напряжения прикосновения, которое может возникнуть при одновременном прикосновении к двум проводящим частям, находящимся под разными потенциалами, или к одной проводящей части, находящейся под напряжением, и к земле.

Необходимость измерения удельного сопротивления грунта и сопротивления заземляющего устройства возникает уже на этапе проектирования и монтажа. Система заземления должна также подвергаться периодическим поверкам во время эксплуатации, чтобы коррозия или изменения удельного сопротивления грунта не могли значительно повлиять на ее параметры. Сеть заземляющего устройства может не показывать своей неисправности до тех пор, пока не произойдет пробой и не наступит опасная ситуация.

Проверка наличия цепи между заземлителями и заземляемыми элементами (металлосвязь)

Измерения производятся с целью определения целостности и непрерывности защитных проводников от измеряемого объекта до заземлителя или магистрали заземления и проводников выравнивания потенциалов, определения сопротивления измеряемого участка защитной цепи и с целью измерения (или отсутствия) напряжения на заземленных корпусах проверяемого оборудования в рабочем режиме.

Качество электрических соединений проверяется осмотром, а сварочных соединений ударами молотка (кувалды) с последующими измерениями цепи. По нормам значение сопротивления не должно превышать 0,05 Ом, при условии, что измерительный ток, не менее 200мА.
Данный вид работ поддерживается измерителями MZC-304, MIC-2510 и MRU-120.
