ПРИЛОЖЕНИЕ F (справочное)
Примеры выводов
В настоящем приложении приводятся несколько примеров конструкций выводов. В выводах канал для присоединения проводника должен иметь такой диаметр или такую площадь поперечного сечения, чтобы в него можно было вставить как одножильный, так и многожильный проводник (см. 8.1.5).
![многожильный проводник](/common/img/standarts/gost5034599/risunok19.gif)

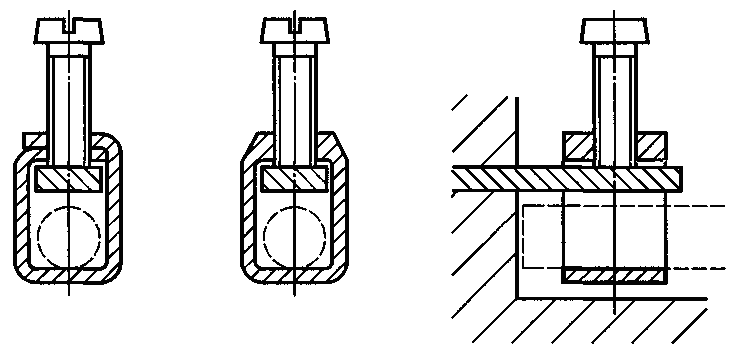

Выводы с хомутиком
![Выводы с хомутиком](/common/img/standarts/gost5034599/risunok20.gif)

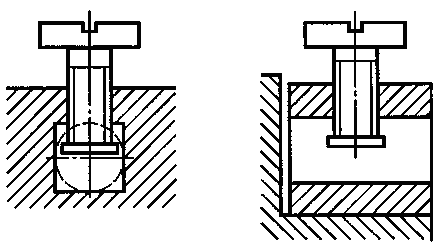

Выводы без прижимных пластин
![Выводы без прижимных пластин](/common/img/standarts/gost5034599/risunok21.gif)

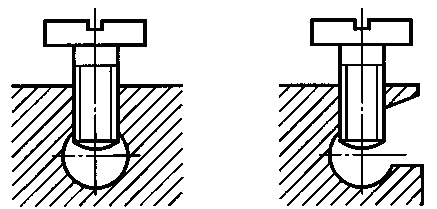

Выводы с прижимными пластинами

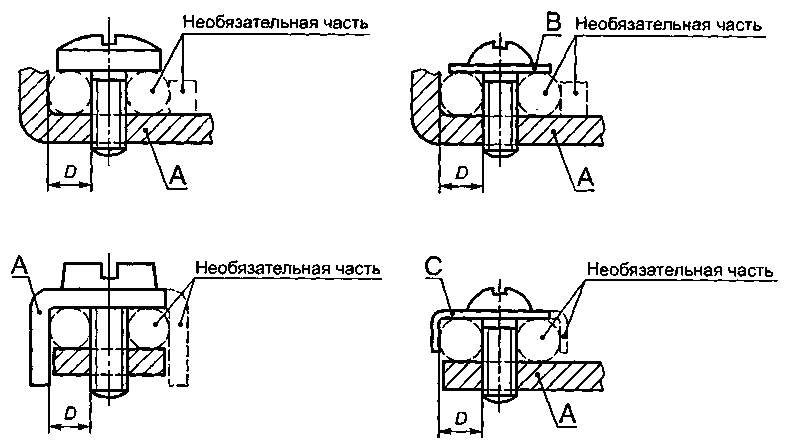

Часть вывода, снабженная резьбовым отверстием, и та часть, к которой винтом прижимается провод, могут быть двумя различными частями, как в выводе с хомутиком. Рисунок F.1 Примеры столбчатых выводов.
![Примеры столбчатых выводов](/common/img/standarts/gost5034599/risunok22.gif)
Винтовые выводы
Винты, не требующие применения Винты, нуждающиеся в применении шайбы, прижимной шайбы или прижимной пластины пластины или приспособления, препятствующего выскальзыванию жилы
![пластины или приспособления препятствующего выскальзыванию жилы](/common/img/standarts/gost5034599/risunok23.gif)

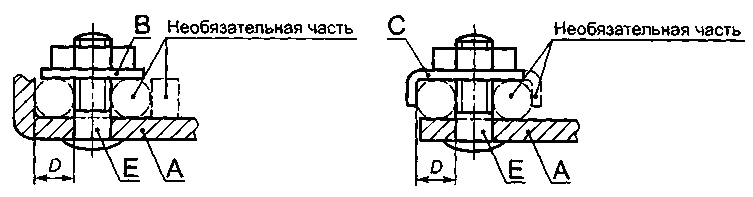

Штыревые выводы А неподвижная часть; В шайба или прижимная пластина; С устройство, препятствующее выскальзыванию жилы; D канал для проводника; Е штырь
Рисунок F.2 Примеры винтовых и штыревых выводов.
![Примеры винтовых и штыревых выводов](/common/img/standarts/gost5034599/risunok24.gif)

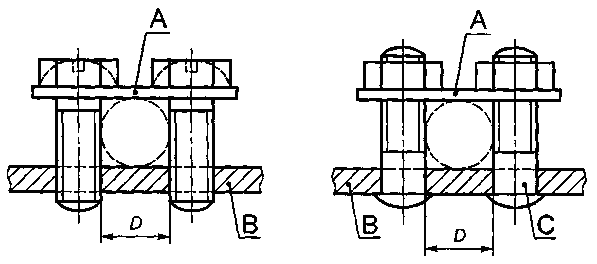

А изогнутая пластина; В неподвижная часть; С штырь; D канал для проводника Обе стороны изогнутой пластины могут иметь различную форму для укладки проводов с малой или большой площадью поперечного сечения посредством переворачивания пластины. Выводы могут крепиться более чем двумя зажимными винтами или штырями.
Рисунок F.3 Примеры пластинчатых выводов.
![Примеры пластинчатых выводов](/common/img/standarts/gost5034599/risunok25.gif)

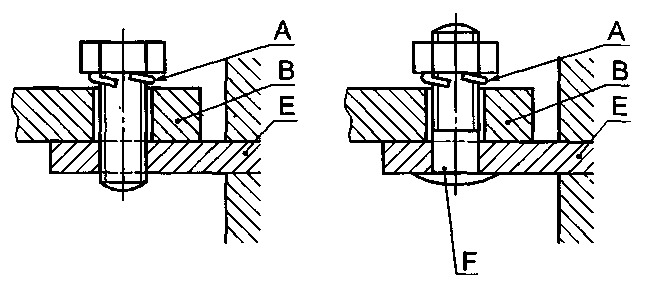

А запорное устройство; В кабельный наконечник или шина; Е неподвижная часть; F штырь
Для выводов этого типа необходима упругая шайба или другое равно эффективное запорное устройство, и поверхность в зоне зажима должна быть гладкой. Для некоторых типов оборудования допускается применение выводов для кабельных наконечников и шин меньших размеров, чем требуемые. Рисунок F.4 - Примеры выводов для кабельных наконечников и шин.
|
