8 Испытания

 8 ИСПЫТАНИЯ

 Таблица VII — Перечень типовых испытаний (см. приложение С)

Испытание	Номер пункта
	требований	методов испытаний
1 Проверка функциональных характеристик	4.2-4.4	8.3
2 Проверка отключения устройства эксплуатационного контроля при предельном номинальном напряжении	7.2	8.4
3 Проверка поведения УЗО — Д в случае отказа вспомогательного источника питания для УЗО — Д, характеризуемых требованиями 3.1.2.1	7.3	8.5
4 Проверка превышения температуры	7.4	8.7
5 Проверка сопротивления изоляции и электрической прочности изоляции	7.5	8.8
6 Проверка предельного значения тока неотключения при появлении сверхтока в УЗО — Д без встроенной защиты от сверхтоков	5.5; 5.6	8.9
7 Проверка поведения УЗО — Д в условиях короткого замыкания	4.3; 5.12; 5.13	8.11
8 Проверка прочности изоляции при импульсном напряжении	7.7	8.13
9 Проверка механической и коммутационной износостойкости	7.8	8.14
10 Проверка надежности при воздействии	7.10	8.16

 8.2 Условия испытаний
 При отсутствии других указаний, испытаниям подвергают УЗО—Д, соответствующие требованиям настоящего стандарта при предпочтительных значениях воздействующих факторов согласно таблице I.

 8.3.1 Испытательная цепь
 УЗО — Д устанавливают как при нормальных условиях эксплуатации. Испытательная цепь должна характеризоваться низкой индуктивностью и соответствовать, в зависимости от назначения испытания, рисункам 3а, 3b или 4.
 Измерительные приборы для определения величины дифференциального тока должны относиться к классу точности 0,5.
 У приборов для измерения времени отключения относительная погрешность должна быть не более 10 % от измеряемой величины.
 Если измеренные результаты сомнительны, то время отключения измеряют запоминающим осциллографом или электронным цифровым отметчиком времени.

 8.3.3 Испытания с применением синусоидального дифференциального тока при отсутствии номинального тока нагрузки при контрольной температуре, равной (20 ± 5) °С.
 УЗО — Д подвергают сериям испытаний (каждая серия состоит из пяти измерений), которые проводят для каждого полюса отдельно.
 Испытательная схема должна соответствовать рисункам 3а или 3b, в зависимости от типа применяемого источника.

 8.3.3.2 Проверка правильности отключения УЗО — Д в присутствии дифференциального тока.
 В условиях, когда испытательная цепь откалибрована при номинальном отключающем дифференциальном токе I_Δn, а выключатели S₁ и S₂ испытательной цепи предварительно включены, создается электрическая цепь для протекания тока путем включения контактов испытуемого УЗО — Д с целью более точного моделирования условий эксплуатации. Проводят не менее пяти измерений времени отключения.
 Ни один измеренный результат не должен превышать предельного значения, указанного для отключающего дифференциального тока I_Δn согласно таблице III или IV, в зависимости от типа УЗО — Д.

 8.3.4 Проверка правильности отключения под нагрузкой при контрольной температуре.
 Испытания по 8.3.3.1 и 8.3.3.3 повторяют с подачей в УЗО — Д непосредственно перед испытанием номинального тока, как в нормальных условиях эксплуатации.
 Испытание по 8.3.3.2 повторяют с предварительной подачей в УЗО — Д номинального тока при любом подходящем напряжении в течение времени, достаточного для достижения теплового равновесия.

 8.3.6 Проверка правильности отключения при наличии постоянной составляющей дифференциального тока
 Действительны условия испытания по 8.3.1 и 8.3.2, за исключением испытательных цепей, изображенных на рисунках 3а и 3b.

 8.3.6.1.1 Проверка правильности отключения в случае непрерывного нарастания пульсирующего постоянного тока.
 Испытания выполняют по испытательным схемам, изображенным на рисунках 3с или 3d.
 Включаются вспомогательные выключатели S₁ и S₂ и испытываемое УЗО — Д, обозначаемое буквой D. Соответствующий тиристор настраивают так, чтобы углы задержки тока α равнялись 0, 90 и 135°. Каждый полюс УЗО — Д испытывают дважды при каждом значении угла задержки тока в позициях I и II вспомогательного выключателя S₃.
 В ходе каждого испытания ток постоянно наращивают со скоростью приблизительно А/с для УЗО — Д с I_Δn > 0,015 А и А/с для УЗО — Д с I_Δn ≤ 0,015 А от нуля до отключающего дифференциального тока.
 Ток отключения должен соответствовать значениям таблицы VIIa.

 8.3.6.1.2 Проверка правильности отключения в случае внезапного появления пульсирующего постоянного тока.
 Эти УЗО — Д испытывают в соответствии со схемами на рисунках 3с или 3d.
 После калибровки этой цепи при значениях, указанных ниже, и замыкания вспомогательного выключателя S₁ и УЗО — Д внезапно создают дифференциальный ток путем замыкания выключателя S₂. Это испытание проводят при каждом значении дифференциального тока, указанном в 5.14, в зависимости от типа УЗО — Д.
 Проводят два измерения времени отключения при каждом значении дифференциального тока, умноженного на коэффициент 1,4 для УЗО —Д с I_Δn > 0,015 А и на коэффициент 2 (при этом испытательный ток должен быть не менее 0,030 А) для УЗО — Д с I_Δn ≤ 0,015 А, при значении угла задержки тока α = 0°, при этом переключатель S₃ находится в положении I для первого измерения и в положении II для второго измерения.
 Ни один из результатов измерения не должен превышать установленных предельных величин.

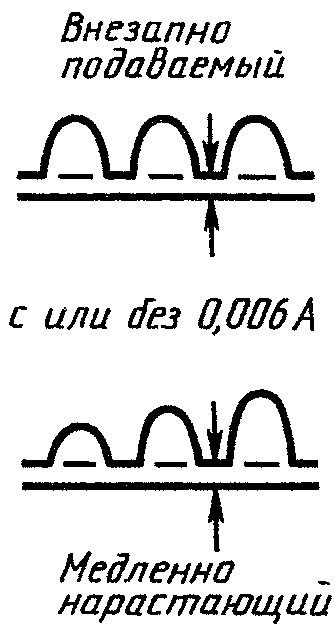

 Таблица VIIb — Защита, обеспечиваемая УЗО — Д типов АС, А и В

Тип дифференциального тока	Форма дифференциального тока	Отключение УЗО — Д*			Пункт стандарта
Синусоидальный переменный ток АС		АС	А	В
		+	+	+	8.3.3.2
					8.3.3.1
Пульсирующий постоянный ток А			+	+	8.3.6.1.2
					8.3.6.1.1 8.3.6.1.3 8.3.6.1.4
Сглаженный постоянный ток В				+	8.3.6.2.1
					8.3.6.2.2 8.3.6.2.3
					8.3.6.2.4
					8.3.6.2.5

* Индикация символом +. Символ «+» означает отключение УЗО — Д соответствующего типа на отключающем дифференциальном токе, характеризующемся формой, указанной в таблице.

8.3.6.1.4 Проверка правильности отключения при пульсирующем постоянном токе, на который накладывается стабилизированный постоянный ток 0,006 А.
УЗО — Д испытывают в соответствии со схемами на рисунках 3е или 3ƒ c наложением на выпрямленный по полуволне (0°) ток стабилизированного постоянного тока 0,006 А.
Каждый полюс УЗО — Д поочередно испытывают дважды в каждой из позиций переключателя I и II.
Ток полуволны I₁ постоянно наращивают от нуля приблизительно со скоростью А/с для устройств с I_Δn >0,015 А и  А/с для устройств с I_Δn ≤ 0,015 А, причем УЗО — Д должно отключать до достижения током значения, не превышающего соответственно 1,4 I_Δn + 0,006 А для УЗО — Д с I_Δn > 0,015 А или 2 I_Δn + 0,006 А, но не менее 0,03 А плюс 0,006 А для устройств с I_Δn ≤ 0,015 А.

8.3.6.2.1 Проверка правильности отключения в случае медленно нарастающего дифференциального стабилизированного постоянного тока
Испытание проводят в соответствии со схемой на рисунке 3g, при этом выключатели S_l и S₂ находятся во включенном положении.
Каждый полюс УЗО — Д испытывают дважды в каждой из позиций I или II переключателя S₃.
При каждом испытании дифференциальный ток постоянно увеличивают начиная с нуля и до 2 I_Δn в течение 30 с.
Отключение УЗО — Д должно произойти между значениями тока 0,5 I_Δn и 2 I_Δn.

8.3.6.2.3 Проверка правильности отключения при появлении дифференциального стабилизированного сглаженного постоянного тока
Испытательную цепь, изображенную на рисунке 3g, последовательно проверяют по значениям дифференциального тока, указанным ниже. При этом выключатель S₂ и испытуемое УЗО-Д — D устанавливают во включенное положение. При включении выключателя S₁ в цепи внезапно появляется испытательный дифференциальный ток, имитируя таким образом наиболее приближенные к эксплуатационным условия.
Испытания проводят пять раз для каждого из предусмотренных значений дифференциального тока, указанных в 5.14, в соответствии с типом УЗО — Д; при этом значения испытательного тока умножают на коэффициент 2.
Для каждого значения дифференциального тока и каждого положения I и II переключателя S₃ регистрируют время отключения.
Измеренные величины не должны превышать установленных соответствующих максимальных значений времени отключения, приведенных в таблицах III и IV.

8.3.6.2.4 Проверка правильности отключения в случае медленно повышающегося дифференциального тока в результате повреждения цепи, имеющей трехфазное однополупериодное или двухполупериодное соединение
Испытания проводят на трех- или четырехполюсных УЗО — Д в соответствии со схемой на рисунке 3h, при этом выключатели S₁ и S₂, находятся в замкнутом положении.
Испытание проводят дважды. При каждом испытании, начиная с нуля, ток постепенно увеличивают до 2 I_Δn в течение 30 с.
Отключение происходит между значениями тока 0,5 I_Δn и 2 I_Δn.

8.3.6.2.5 Проверка правильности отключения в случае медленно повышающегося дифференциального тока в результате повреждения цепи, имеющей двухполупериодную мостовую схему на линейном напряжении
Испытания проводят на двух-, трех- и четырехполюсных УЗО — Д в соответствии со схемой на рисунке 3i, при этом выключатели S₁ и S₂ находятся в замкнутом положении.
Испытания проводят на всех возможных комбинациях пар полюсов УЗО — Д.
При каждом испытании ток, начиная от нулевого значения, постепенно увеличивают до 1,4 I_Δn в течение 30 с. Отключение УЗО — Д должно происходить между значениями тока 0,5 I_Δn и 1,4 I_Δn.
1 Для упрощения испытаний в случае появления дифференциальных токов в результате повреждения цепи, имеющей трехфазное однополупериодное или двухполупериодное соединение, двухполупериодную мостовую схему на линейном напряжении, проверку правильности отключения выполняют только с медленно нарастающим дифференциальным током и при значении угла задержки тока α = 0°.
2 Для упрощения испытаний в случае появления дифференциальных токов в результате повреждения трехфазных цепей выпрямителя проверку правильности отключения выполняют только для трехфазного однополупериодного соединения.

8.4 Проверка отключения УЗО -Д при предельном номинальном напряжении
а) В УЗО — Д подают напряжение, равное 0,85 номинального, и проверяют его устройством эксплуатационного контроля 25 раз с интервалами в 1 с, каждый раз включая устройство контроля и УЗО -Д.
 б) Испытание по пункту а) повторяют при напряжении, равном 1,1 номинального.
в) Один раз выполняют испытание по пункту б) в течение 30 с, удерживая орган управления устройством эксплуатационного контроля УЗО — Д в замкнутом положении. УЗО — Д должно отключаться во всех случаях.
В результате испытания не должно быть ухудшения работоспособности УЗО — Д.
Чтобы убедиться, что значение дифференциального тока, созданного устройством эксплуатационного контроля, менее 2,5 I_Δn при номинальном напряжении, измеряют полное сопротивление цепи устройства эксплуатационного контроля и рассчитывают испытательный ток с учетом параметров цепи испытуемого УЗО — Д.
Если для проведения проверки необходимо разобрать УЗО — Д, следует использовать отдельный образец.
Предполагают, что износостойкость устройства эксплуатационного контроля проверяют испытаниями по 8.14.

8.5.1 Проверка предельного значения рабочего напряжения вспомогательного источника питания (U_x)
На соответствующие выводы подают напряжение вспомогательного источника питания U_sn с постепенным понижением его уровня от номинального до нулевого значения в течение 30 с до тех пор, пока не происходит автоматическое отключение УЗО — Д.
Измеряют соответствующие значения напряжения вспомогательного источника питания.
Выполняют 5 измерений.
Все полученные значения должны быть ниже 0,85 номинального напряжения вспомогательного источника питания U_sn.
В заключение данной серии измерений проверяют правильность отключения УЗО — Д в случае, когда дифференциальный ток подают при падении напряжения вспомогательного источника до величины, указанной в настоящем пункте, и автоматического размыкания контактов.

8.5.3 Проверка правильности отключения при появлении дифференциального тока в период выдержки времени (при ее наличии).
УЗО — Д подключают к испытательной цепи согласно рисунку 3а или 3b и на соответствующие выводы подают номинальное напряжение вспомогательного источника питания U_sn. Затем это напряжение отключают соответствующим выключателем. УЗО — Д не должно отключаться до истечения времени выдержки.
На протяжении этой выдержки УЗО — Д подвергают испытаниям по 8.3.3 в зависимости от длительности времени выдержки, указанной изготовителем.
Если выдержка составляет несколько секунд, следует ограничиться проведением испытания по 8.3.3.3 и проверить только время отключения при I_Δn.

8.7 Проверка превышения температуры
УЗО — Д следует испытывать при номинальном токе в условиях, указанных в стандартах на коммутационный аппарат для испытания на превышение температуры. Величина превышения температуры не должна выходить за пределы, указанные в соответствующих стандартах для различных частей УЗО — Д, например:
 — если коммутационным аппаратом является расцепитель, — по ГОСТ Р 50030.2;
 — если коммутационным аппаратом является контактор, — по МЭК 947-4.

8.8.1 Общие положения
Различные цепи УЗО — Д должны испытываться в соответствии со стандартами на применяемый коммутационный аппарат при отсутствии других указаний в 8.8.2 и 8.8.3.
Во время испытания главной цепи вспомогательные цепи при их наличии должны быть соединены между собой и с открытыми токопроводящими частями.
Если УЗО — Д предназначено для эксплуатации в условиях относительной влажности выше величин, указанных в таблице I, то перед испытанием возможно выдерживание в камере влажности.

8.8.3 Вспомогательные цепи
К вспомогательным цепям относят цепи вспомогательного источника питания (при его наличии).
а) Измерение сопротивления изоляции и испытания на электрическую прочность изоляции вспомогательных цепей выполняют непосредственно после измерения сопротивления изоляции и испытаний на электрическую прочность изоляции главной цепи в условиях, указанных ниже в пунктах б) и в).
В случае использования электронных частей, в нормальных условиях эксплуатации подключенных к главной цепи, эти соединения следует выполнять так, чтобы во время этих испытаний не появлялось напряжение между входами и выходами этих частей.
 б) Сопротивление изоляции измеряют:
 — между вспомогательными цепями, соединенными между собой, и корпусом;
 — между каждой из частей вспомогательных цепей, по возможности, которую в нормальных условиях эксплуатации можно отсоединить от других частей, и всеми прочими частями, соединенными между собой, после подачи напряжения постоянного тока около 500 В в течение 1 мин.
Сопротивление изоляции должно быть не ниже 2 МОм.
в) Между частями, перечисленными в пункте б), подают практически синусоидальное напряжение номинальной частоты в течение 1 мин.
Значения этого напряжения при испытаниях указаны в таблице VIII.

В начале испытания напряжение не должно превышать половины указанного, а затем его постепенно повышают до полного значения не менее чем за 10 с и не более чем за 20 с.
В процессе испытания не должно быть пробоев и коротких замыканий.
Токи поверхностного разряда, не вызывающие уменьшение испытательного напряжения, не учитывают при оценке результатов проверки.
Если вспомогательная цепь УЗО — Д недоступна для проверки по пункту б), то испытывают образцы, специально подготовленные изготовителем, или выполняют требования инструкции завода-изготовителя.

8.9.1 Испытания с несимметричной нагрузкой
УЗО — Д подключают к схеме проверки предельного значения тока неотключения согласно рисунку 4. Выключатель S₁ должен быть разомкнут.
В УЗО — Д со вспомогательным источником питания на соответствующие выводы подают номинальное напряжение U_sn этого источника.
Регулируемым резистором R₁ устанавливают ток в цепи равным 6 I_n.
Испытательный выключатель S₁ замыкают и через 1 с вновь размыкают. Испытание повторяют трижды для каждой возможной комбинации токопроводящих путей с интервалом между двумя последовательными замыканиями не менее 1 мин.
УЗО — Д не должно отключаться.

8.10 Проверка предельного значения тока неотключения при появлении сверхтока для УЗО — Д со встроенной защитой от сверхтоков.
Требования настоящего пункта находятся в стадии рассмотрения.

8.11.1 Перечень испытаний на короткое замыкание указан в таблице IX.

8.11.2 Испытания УЗО-Д без встроенной защиты от коротких замыканий при коротком замыкании

8.11.2.1.1 На рисунках 5 — 10 представлены соответственно схемы испытательных цепей, которые следует использовать для испытания:
 — однополюсного УЗО — Д двухпроводного;
 — двухполюсного УЗО — Д;
 — двухполюсного УЗО — Д трехпроводного;
 — трехполюсного УЗО — Д;
 — трехполюсного УЗО — Д четырехпроводного;
 — четырехполюсного УЗО — Д.
Источник электрической энергии S обеспечивает питание электрической цепи, включающей резисторы R, катушки индуктивности L, аппараты защиты от коротких замыканий Р (если они предусматриваются) согласно 2.4.8, испытуемое УЗО — Д, обозначаемое буквой А, и дополнительные резисторы R₂ и/или R₃.
Резисторы и катушки индуктивности испытательной цепи должны быть регулируемыми, чтобы удовлетворять заданным условиям испытаний.
Катушки индуктивности должны быть с воздушными сердечниками, последовательно соединены с резисторами R, а их величина должна достигаться последовательным соединением отдельных катушек индуктивности.
Допускается параллельное соединение катушек индуктивности, когда у них практически одинаковая постоянная времени.
Так как величина восстанавливающегося напряжения испытательной цепи, включающей большие катушки индуктивности с воздушными сердечниками, нехарактерна для нормальных условий эксплуатации, катушка индуктивности с воздушным сердечником на каждой фазе должна быть зашунтирована резистором, отводящим около 0,6 % величины тока, проходящего через катушку индуктивности, если нет других соглашений между изготовителем и потребителем.
В каждой испытательной цепи резисторы R и катушки индуктивности L включают между источником электрической энергии S и УЗО — Д, обозначаемое буквой А.
В случае использования аппарата защиты от коротких замыканий Р он подключается между резисторами R и УЗО — Д, обозначаемым буквой А.
При наличии вспомогательных резисторов R₃ их следует устанавливать на выходе УЗО -Д между устройством и последующими соединениями.
Схема испытательной цепи должна прилагаться к протоколу испытаний.
Если отсутствуют другие соглашения между изготовителем и потребителем или испытательным центром, которые должны быть указаны в протоколе испытаний, схемы испытательной цепи должны соответствовать настоящему стандарту.
Заземляют только одну точку испытательной цепи: закорачивающее соединение С испытательной цепи, нейтральную точку источника питания или любую другую удобную точку. Способ заземления следует указывать в протоколе испытания.
Предварительно калиброванный резистор R₂ используют для достижения:
 — отключающего дифференциального тока 10 I_Δn, способного вызвать отключение УЗО — Д за минимальное время, установленное в таблицах III и IV, в зависимости от его типа;
 — номинальной способности включения и отключения дифференциального тока I_Δm;
 — номинального условного дифференциального тока при коротком замыкании I_Δc.
S₁ — вспомогательный выключатель.
Номинальное напряжение вспомогательного источника питания при его наличии подают на соответствующие выводы.
Все токопроводящие части УЗО — Д, заземляемые при нормальных условиях эксплуатации, в том числе его корпус и металлическое основание, на котором смонтировано устройство, присоединяют к нейтральной точке источника питания или к неиндуктивной искусственной нейтрали, допускающей ожидаемый аварийный ток не менее 100 А.
Это соединение должно включать надежный аппарат D (типа плавкого предохранителя, состоящего из медной проволоки диаметром 0,1 мм и длиной не менее 50 мм) для обнаружения аварийного тока и, при необходимости, резистор R₁, ограничивающий ожидаемый аварийный ток до значения около 100 А.
Осциллограф О₁ подсоединяют к выходу УЗО — Д.
Осциллограф О₂ подсоединяют между выводами каждого полюса УЗО — Д.
При отсутствии в протоколе испытаний других указаний сопротивление измерительных цепей должно составлять 100 Ом на 1 В возвращающегося напряжения.

8.11.2.1.3 Коэффициент мощности испытательной цепи
Коэффициент мощности каждой фазы испытательной цепи определяют в соответствии с приложением А.
Коэффициент мощности многофазной цепи оценивают как среднее значение коэффициентов мощности каждой фазы.
Для испытаний на номинальный условный ток короткого замыкания значение коэффициента мощности, соответствующего данному номинальному условному току короткого замыкания, приводится в таблице X.
Среднее значение коэффициента мощности испытательной цепи должно быть указано в протоколе испытаний.
Разность между средним значением и максимальным и минимальным значениями коэффициента мощности фаз не должна превышать 25 % среднего значения.

8.11.2.1.4 Возвращающееся напряжение
Среднее значение возвращающегося напряжения должно равняться 110_-5 % номинального напряжения испытуемого УЗО — Д.

8.11.2.1.6 Состояние УЗО — Д, подлежащего испытаниям
УЗО -Д, предназначенные для встраивания, следует испытывать в оболочке того же типа, что и в условиях эксплуатации. Механизмом управления следует оперировать как в нормальных условиях эксплуатации.
Если управление коммутационным аппаратом электрическое, то питание должно осуществляться при минимальном напряжении, установленном для цепи управления.
Проводят проверку правильности отключения УЗО — Д в обесточенном состоянии в заданных условиях.
При испытаниях на воздействие короткого замыкания на УЗО — Д около токоведущих частей на расстоянии, заданном изготовителем, устанавливают металлические экраны, которые должны быть изолированы от земли и присоединены к токоведущим частям УЗО — Д.
Допускается вместо металлических экранов использовать металлическую оболочку минимальных размеров из тех, в которых предполагают использование УЗО — Д.

8.11.2.1.8 Поведение УЗО — Д при испытаниях
Во время испытаний УЗО — Д не должно представлять собой опасность для оператора.
Кроме этого, не должны появляться устойчивая дуга, перекрытие между полюсами и открытыми токопроводящими частями, отключение УЗО — Д, обозначаемого буквой А, в цепи заземления.
Любые выбросы продуктов дугообразования, способные уменьшить уровень изоляции УЗО — Д, не должны превышать пределов, установленных изготовителем.

8.11.2.2 Проверка номинальной включающей и отключающей способности
Это испытание предназначено для проверки способности УЗО — Д выдерживать токи короткого замыкания, при которых аппарат защиты от коротких замыканий может не сработать, тогда как наличие дифференциального тока вызывает отключение УЗО — Д.

8.11.2.2.2 Методика испытаний
УЗО — Д должно быть трижды включено в испытательной цепи и автоматически отключиться под воздействием отключающего дифференциального тока, равного 10 I_Δn, который протекает через выключатель S₁ и резистор R₂.
Временной интервал t между последовательными включениями должен составлять 3 мин.
После каждого гашения дуги в течение 0,1 с должно поддерживаться восстанавливающееся напряжение.

8.11.2.3.1 Условия испытаний
УЗО — Д следует испытывать согласно условиям, предписанным в 8.11.2.1, с таким электрическим монтажом, чтобы ток короткого замыкания был дифференциальным, без задействования в электрическую цепь аппарата Р для защиты от коротких замыканий.
Испытывают только один полюс, который не должен представлять собой коммутируемую нейтраль УЗО — Д.
Токопроводящие части, не предназначенные для проведения дифференциального тока при коротком замыкании, подключают на входных выводах к источнику напряжения.
Соединения В с бесконечно малым полным сопротивлением заменяют УЗО — Д, обозначаемым буквой А.
Вспомогательный выключатель S₁ остается включенным.

О — t — О — t- О — t — CO — t — СО,

(30 ? 10)°, (60 ? 10)° и (90 ? 10)°.

8.11.2.4 Проверка координации между УЗО -Д и аппаратом защиты от коротких замыканий
Данные испытания предназначаются для проверки способности УЗО — Д, защищаемого аппаратом защиты от коротких замыканий, без повреждения выдерживать токи короткого замыкания не более номинального условного тока короткого замыкания (4.3.1).
С этой целью в условиях, соответствующих 8.11.2.1, проводят следующие испытания (см. также таблицу IX):
а) испытание (8.11.2.4.1) при номинальном условном токе короткого замыкания I_nc, где короткое замыкание создают в отсутствие дифференциального тока.
Этот ток короткого замыкания устраняют аппаратом защиты от коротких замыканий.
Возможно отключение УЗО — Д из-за асимметрии в цепи дифференциального трансформатора;
 б) испытание (8.11.2.4.2) для проверки срабатывания аппарата защиты от коротких замыканий при токах короткого замыкания, соответствующих по величине номинальной включающей и отключающей способности I_m и защиты им УЗО — Д. Испытание выполняют без дифференциального тока.
Ток короткого замыкания отключают аппаратом защиты от коротких замыканий.
Во время этого испытания возможно отключение УЗО — Д.
с) испытание (8.11.2.4.3) для проверки способности УЗО -Д, в случае короткого замыкания фазы на землю при токах не более номинального условного дифференциального тока при коротком замыкании I_Δc, выдерживать соответствующие нагрузки благодаря аппарату защиты от коротких замыканий.

8.11.2.4.1.1 Условия испытаний
Соединения В с бесконечно малым полным сопротивлением заменяют УЗО — Д, обозначаемым буквой А, и аппаратом защиты от коротких замыканий Р.
Вспомогательный выключатель S₁ выключен (в испытательной цепи отсутствует дифференциальный ток).

О — t — СО,

8.11.2.4.1.3 Поведение УЗО -Д во время испытаний при номинальном условном токе короткого замыкания
Аппарат защиты от коротких замыканий Р должен отключать опасные величины тока.
Во время испытаний возможно отключение контактов УЗО — Д.

8.11.2.4.2.1 Условия испытаний
Соединения В с пренебрежительно малым полным сопротивлением заменяют УЗО — Д, обозначаемым буквой А, и аппаратом защиты от коротких замыканий Р.
Вспомогательный выключатель S₁ выключен (в испытательной цепи отсутствует дифференциальный ток).

О — t- О — t — О — t- СО — t- СО,

(30 ? 10)°, (60 ? 10)°, (90 ? 10)°.

8.11.2.4.3 Проверка координации при номинальном условном дифференциальном токе при коротком замыкании I_Δc

8.11.2.4.3.2 Методика испытаний
В процессе испытаний выполняют цикл испытаний:

где О — отключение или только УЗО — Д, обозначаемого буквой А, или одновременно УЗО -Д и аппарата защиты от коротких замыканий Р, причем, когда выключатель Т создает короткое замыкание, УЗО — Д, обозначаемое буквой А, и аппарат защиты от коротких замыканий Р находятся во включенном положении;
СО — включение УЗО — Д, обозначаемого буквой А, когда выключатель Т и аппарат защиты от коротких замыканий Р находятся во включенном положении, с последующим выключением либо только УЗО — Д, обозначаемое буквой А, либо одновременно УЗО — Д, обозначаемое буквой А, и аппарата защиты от коротких замыканий Р;
t — временной интервал длительностью 3 мин или время введения в действие аппарата защиты от коротких замыканий Р, если оно больше.
Для выполнения трех размыканий вспомогательный выключатель Т синхронизируется относительно волны напряжения так, чтобы дуга зажигалась в трех точках:

После гашения дуги не менее 0,1 с должно поддерживаться восстанавливающееся напряжение.

8.11.3.1 Проверка номинальной включающей и отключающей способности (I_m)
Испытания проводят в условиях, предписанных для этих характеристик стандартами на данный тип коммутационного аппарата.
Действительны условия испытаний, указанные в 8.11.2.1, если они не противоречат условиям, приведенным в стандартах на коммутационный аппарат.

8.12 Проверка стойкости при импульсном напряжении
Требования находятся в стадии рассмотрения.

8.14 Проверка механической и коммутационной износостойкости
УЗО — Д подвергают испытаниям на механическую и коммутационную износостойкость согласно требованиям ГОСТ Р 500.30.2* и МЭК 947-4**.
____________
* В случае, если размыкающее устройство является расцепителем.
** В случае, если размыкающее устройство является контактором.

8.15 Проверка стойкости против механических ударов
Требования находятся в стадии рассмотрения.

8.16.1 Испытательная камера
Камера должна быть сконструирована в соответствии с требованиями ГОСТ 28216.

8.16.3 Методика испытаний
Требования к методике испытаний — согласно ГОСТ 28216.

8.16.3.2 Условия испытаний

8.16.3.2.2 Период стабилизации (согласно рисунку 11)
Температура УЗО — Д должна быть стабилизирована на уровне (25 ? 3)°С:
а) либо путем выдерживания УЗО — Д в отдельной камере перед помещением его в испытательную камеру;
 б) либо путем регулирования температуры испытательной камеры до (23 ? 3)°С после помещения в нее УЗО — Д и поддержания ее в этих пределах до достижения установившейся температуры.
В период стабилизации температуры одним из перечисленных методов, относительная влажность должна оставаться в пределах, предписанных для нормальных атмосферных условий испытания.
В последний час пребывания УЗО — Д в испытательной камере значение относительной влажности следует повысить до 95 % при температуре окружающего воздуха (25 ? 3)°С.

8.16.4 Восстановление (согласно рисунку 13)
После окончания цикла УЗО -Д не следует удалять из испытательной камеры.
Дверцу испытательной камеры открывают и ожидают восстановления условий (температура и влажность) окружающей атмосферы в течение 2 — 5 ч, прежде чем перейти к заключительным измерениям в соответствии с 8.16.5.

8.17 Проверка старения электронных частей
Требования находятся в стадии рассмотрения.
