15 ИСПЫТАНИЕ ЗАЩИТЫ ОТ ДОСТУПА К ОПАСНЫМ ЧАСТЯМ, ОБОЗНАЧАЕМОЙ ДОПОЛНИТЕЛЬНОЙ БУКВОЙ
15.1 Щупы доступности
Щупы доступности для испытаний на защищенность человека от доступа к опасным частям приведены в таблице 6.
15.2 Условия испытаний
Щуп доступности прикладывают ко всем отверстиям в оболочке с усилием, указанным в таблице 6. Если щуп частично или полностью проникает в отверстие, его помещают во всех возможных положениях, однако ни в одном из случаев через отверстие не должны проходить барьер или поверхность упора.
Внутренние ограждения считают составляющими с оболочкой одно целое, как указано в 3.1.
При испытании оборудования низкого напряжения необходимо, чтобы источник низкого напряжения не менее 40 В и не более 50 В, соединенный последовательно со специальный лампой, был включен между щупом и опасными частями внутри оболочки. Токоведущие опасные части, покрытые только лаком или краской или защищенные методом оксидирования или другим аналогичным методом, покрывают металлической фольгой, электрически связанной с частями, которые в нормальном рабочем состоянии находятся под напряжением.
Метод сигнальной цепи может быть применен также для подвижных частей высоковольтного оборудования.
Внутренние подвижные части оборудования могут находиться в медленном движении, если это возможно.
15.3 Оценка результатов испытаний
Защита считается удовлетворительной, если остается достаточный промежуток между щупом доступности и опасными частями.
При испытании на соответствие требованиям для дополнительной буквы В испытательный шарнирный палец может проникать внутрь оболочки на длину 80 мм, однако через отверстие не должен проникать ограничитель (Ø50х20 мм). После первоначального прямого положения оба шарнира испытательного пальца должны быть последовательно повернуты на угол 90° с осью нешарнирного участка пальца и щуп должен быть помещен в любое возможное положение.
При испытании на соответствие требованиям дополнительных букв С и D щуп доступности может проникать на всю длину внутрь оболочки, однако ограничитель не должен проникать через отверстие. Подробнее см. в приложении А.
Условия проверки достаточного расстояния идентичны описанным в 12.3.1; 12.3.2; 12.3.3.
П р и м е ч а н и е — Материал: металл (если отсутствуют другие указания).
Линейные размеры даны в миллиметрах.
Допуски на размеры, где не указаны допуски на рисунке:
— на углы: 0/-10;
— на линейные размеры:
до 25 мм: 0/-0,05;
свыше 25 мм: ±0,2.
Два шарнира должны обеспечивать подвижность в одной и той же плоскости и направлении под углом 90 с допуском от 0 до +10

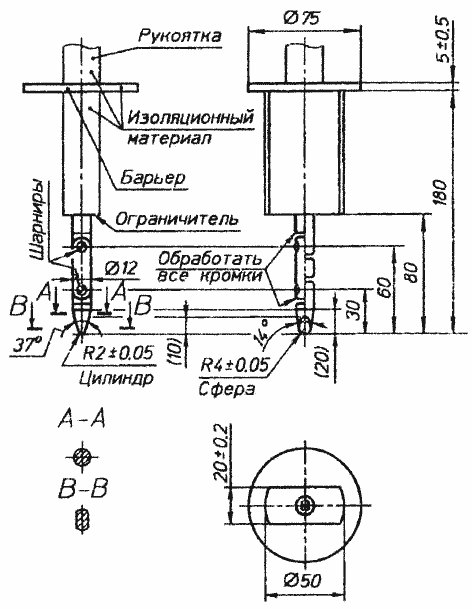

Рисунок 1 — Испытательный шарнирный палец

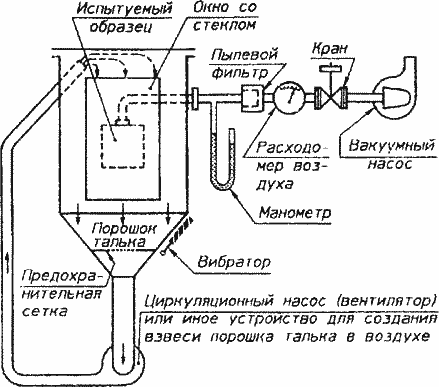

Рисунок 2 — Устройство для проверки защиты от пыли (камера пыли)
а) Вторая характеристическая цифра 1

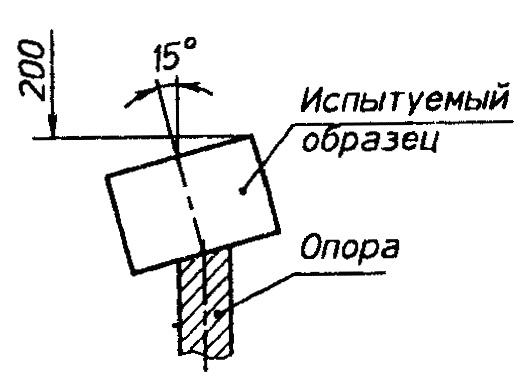

б) Вторая характеристическая цифра 2
Размеры в миллиметрах

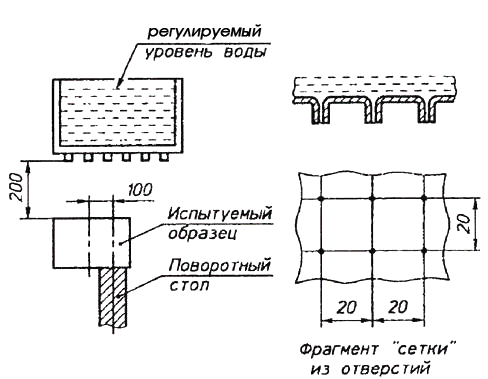

Рисунок 3 — Устройство для проверки защиты от вертикально падающих капель воды (емкость для получения капель)
Размеры в миллиметрах
П р и м е ч а н и е — Распределение, отверстий как для второй характеристической цифры 3 [см. 14.2.3, перечисление а]

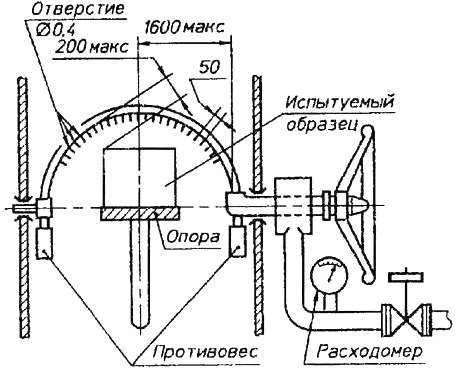

Рисунок 4 — Устройство для проверки защиты от дождя и обрызгивания водой; вторые характеристические цифры 3 и 4 (качающаяся труба)
Размеры в миллиметрах
П р и м е ч а н и е — 121 отверстие диаметром 0,5 мм, одно отверстие в центре; на двух внутренних окружностях по 12 отверстий под углом 30º , на четырех внешних окружностях по 24 отверстия под углом 15°.
Материал экрана — алюминий.
Материал разбрызгивателя — латунь

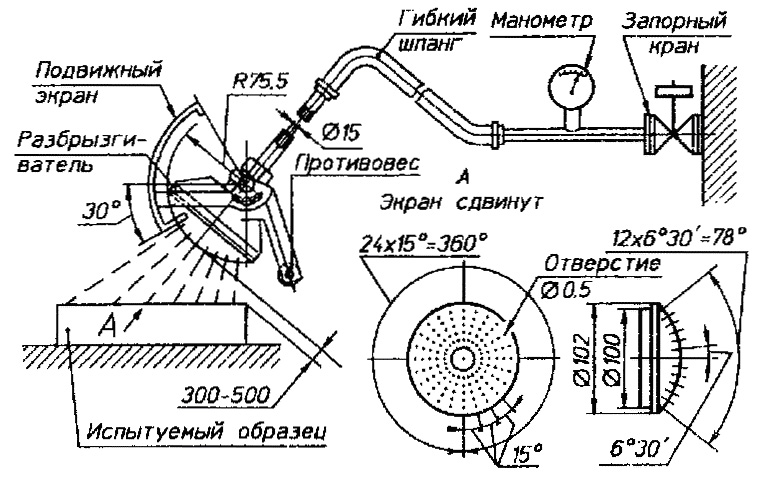

Рисунок 5 — Переносное устройство для проверки защиты от дождя и обрызгивания водой; вторые характеристические цифры 3 и 4 (разбрызгиватель)
Размеры в миллиметрах
П р и м е ч а н и е — D’ = 6,3 мм для испытания 14.2.5 (вторая характеристическая цифра 5); D’ = 12,5 мм для испытания 14.2.6 (вторая характеристическая цифра 6)

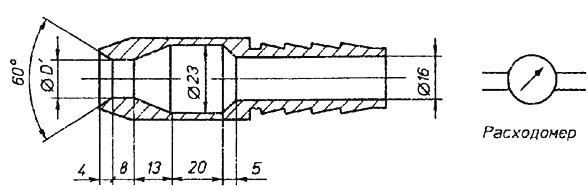

Рисунок 6 — Устройство для проверки защиты от струй воды (брандспойт)
|
