Приложение Б
(справочное)

Значения импульсных напряжений, вызываемых молниевыми разрядами и процессами коммутации

Расчетные значения импульсных напряжений, вызываемых молниевыми разрядами в точках присоединения к электрической сети общего назначения, показанных на рисунке Б.1, приведены для фазных номинальных напряжений сети и справедливы при условии, что распределительные устройства и линии электропередачи в электрических сетях и электроустановках потребителя выполнены в соответствии с [ 2 ].

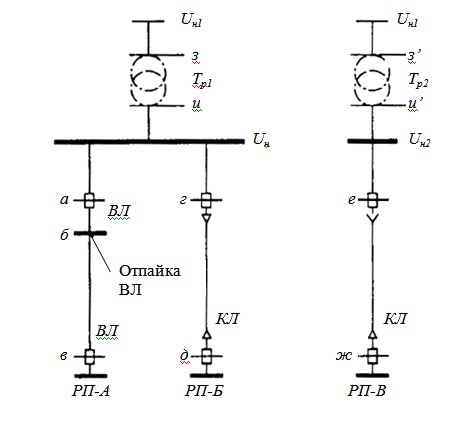

Рисунок Б.1 — Точки присоединения к электрической сети общего назначения

Формы импульсов, характерные для точек присоединения на рисунке Б.1, , показаны на рисунках Б.2 — Б.4

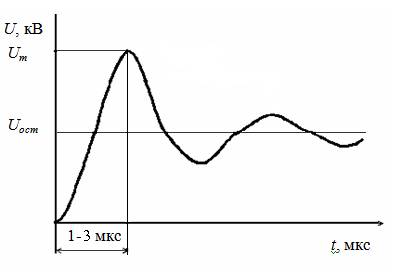

Рисунок Б.2 — Форма грозовых импульсов, характерная для точек присодинения a, в, г, д на рисунке Б.1

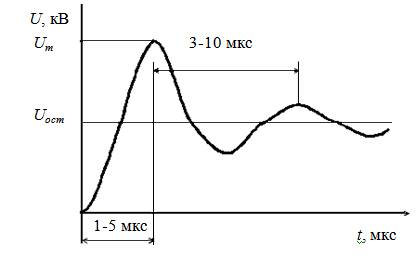

Рисунок Б.3 — Форма грозовых импульсов, характерная для точек присоединения, проходящих через выводы силового трансформатора, рассматриваемая обмотка которого имеет связь с ВЛ (точки присоединения з, з, и на рисунке Б.1.)

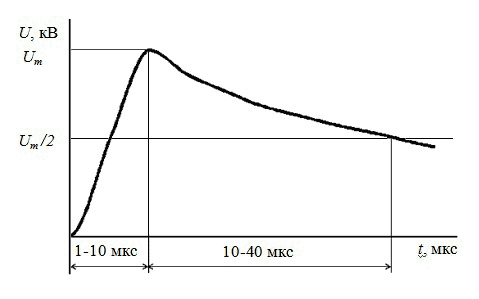

Рисунок Б.4 — Форма импульсов, характерная для точек присоединения б, е, ж на рисунке Б.1.

Значения импульсных напряжений, вызываемых молниевыми разрядами в точках присоединения к электрической сети общего назначения, показанных на рисунке Б.1 , приведены в таблице Б.1

1. В варианте точек присоединения б в числителе указано импульсное напряжение на металлических и железобетонных опорах, в знаменателе — на деревянных опорах.
2. Импульсные напряжения в точке присоединения е соответствуют случаю отсутствия воздушной линии электропередачи на стороне вторичного напряжения U_н2 трансформатора Т_р2 (рисунок Б.1) и значениям напряжений обмоток Т_р2, U_н1, U_н2, соответствующим двум номинальным напряжениям, расположенным рядом в шкале стандартных напряжений (например 35 и 10 кВ, 110 и 220 кВ). При других сочетаниях номинальных напряжений Тр2 (например, 110 и 10 кВ, 35 и 6 кВ и т.д.) импульсные напряжения, проходящие через обмотки трансформатора, меньше указанных значений.
3. При наличии на распределительной подстанции типа РП-Б, РП-В (рисунок Б.1) воздушных линий электропередачи значения импульсных напряжений в точках присоединения д и ж такое же, как в варианте точек присоединения г и в. При отсутствии на распределительной подстанции типа РП-Б, РП-В воздушных линий электропередачи импульсные напряжения в точках присоединения д и ж определяются значениями импульсных напряжений в начале кабельной линии (точки г и е), уменьшенными в соответствии с данными по затуханию грозовых импульсов в кабельных линиях в зависимости от длины линии.
4. Указанные в данной строке значения импульсных напряжений справедливы при условии расположения точек общего присоединения з, з', и на вводах силового трансформатора и наличии связи рассматриваемой обмотки с воздушной линией. При отсутствии связи (точка и' на рисунке Б.1) импульсные напряжения соответствуют точке присоединения е.
5. Значения импульсных напряжений с вероятностью 90% не превышают 10 кВ — в воздушной сети напряжением 0,38 кВ и 6 кВ — во внутренней проводке зданий и сооружений.

Значения коммутационных импульсных напряжений при их длительности на уровне 0,5 амплитуды импульса, равной 1000 - 5000 мкс, приведены в таблице Б.2

Вероятность превышения значений коммутационных импульсных напряжений, указанных в таблице Б.2, составляет не более 5%, а значений импульсных напряжений, вызываемых молниевыми разрядами (таблица Б.1) — не более 10% для воздушных линий с металлическими и железобетонными опорами и 20% — для воздушных линий с деревянными опорами.

Значения импульсных напряжений, вызываемых молниевыми разрядами в электрической сети потребителя, могут превышать указанные в таблице Б.1 значения за счет молниевых поражений в самой сети потребителя, за счет отражений и преломлений импульсов в сети потребителя и частично — за счет разброса параметров импульсов.
