Штепсельные розетки и вилки работают в паре. Поэтому независимо от их внешнего оформения, способа монтажа, установки и крепления они должны соответствовать друг другу. Гнезда розетки и штифты вилки располагаются пространственно соответствующими друг другу (рис. 5).

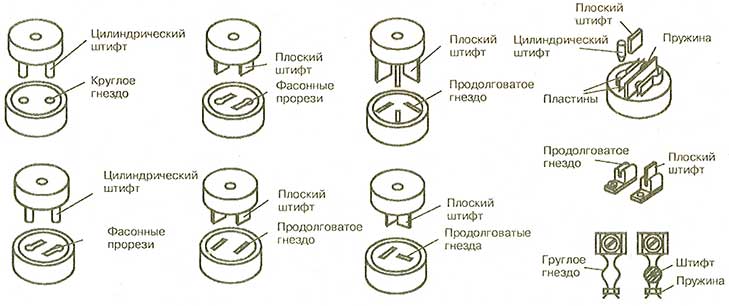

Рисунок 5. Варианты сочленения штепсельных розеток и вилок Для розеток с двумя гнёздами применяются вилки с двумя штифтами — контактами, для розеток с тремя гнёздами — с тремя штифтами.
К розеткам с круглыми гнёздами идут вилки с цилиндрическими штифтами, к розеткам с продолговатыми гнёздами — вилки с плоскими штифтами. Розетка с фасонными прорезями имеет комбинированные гнезда; к ней подходят вилки как с цилиндрическими, так и с плоскими штифтами. С этой целью в корпусе розетки сделаны фасонные прорези, а к пластинам — неподвижным и изогнутым по форме штифтов — пружинами прижимаются пластины. Штифты должны плотно входить в гнёзда, чтобы обеспечивалось хорошее электрическое соединение и чтобы вилка не выпадала из штепсельной розетки. В вилках с цилиндрическими штифтами это обеспечивается так: штифт сплошной, но гнездо состоит из двух деталей — либо сжимаемых пружиной, либо пружинящих. В розетках для вилок с плоскими штифтами гнёзда либо сами пружинят, либо сжимаются цилиндрической пружиной; один её конец упирается в перегородку основания розетки, другой давит на контактную пластину. Для фиксации плоского штифта в нём сделано углубление, в которое заскакивает выпуклость, имеющаяся в гнезде.

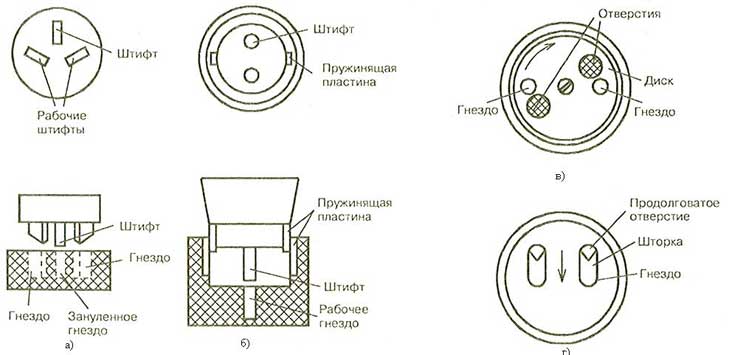

В штепсельных соединениях всегда есть оголённые токоведущие части — штифты вилок. Кроме того, в быту вилки часто выполняют функции выключателя. Всё это вынуждает конструкторов штепсельных соединений принимать надлежащие меры безопасности. Так, в штепсельных соединениях для приборов, требующих заземления (зануления), при включении вилки раньше входит в заземлённое (занулённое) гнездо штифт и только после этого в гнезда входят рабочие штифты. При вынимании вилки, наоборот, раньше отключаются короткие рабочие штифты, а затем длинный защитный (заземляющий, зануляющий) штифт. Иными словами, сама конструкция штепсельного соединения исключает возможность подачи напряжения на прибор, если его корпус не заземлён (не занулён). Чтобы вилку можно было включить только правильно (то есть так, чтобы «земля» попала на корпус прибора), углы, под которыми расположены гнёзда, неодинаковы, поэтому соединить это штепсельное соединение можно только одним единственным способом. На рисунке 5б заземляющие (зануляющие) пружинящие пластины на вилке и в розетке расположены сбоку, а рабочие гнёзда углублены. Поэтому штифты входят в них после заземления, а выходят раньше, чем заземление снято.
На рисунке 5в показана розетка с устройством, предохраняющим от прикосновения к её контактам. Для этого гнёзда закрыты диском. При включении вилку вставляют в отверстия и поворачивают до совпадения отверстий с гнёздами. Только после этого происходит соединение. При вынимании вилки пружина возвращает диск в исходное положение. На рисунке 5г гнёзда закрывают шторками. Вилку вставляют в продолговатые отверстия и передвигают к центру розетки. Шторки скрываются под крышкой розетки, а штифты входят в гнёзда. При вынимании вилки пружины возвращают шторки в исходное положение.
Рисунок 6. Конструктивные элементы розеток, делающие их безопасными. Надо отметить, что постоянные механические нагрузки, которым подвергаются штепсельные соединения при каждом включении и выключении, ставят их в тяжёлые условия эксплуатации.
|
