СХЕМЫ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ
С ПРИМЕРАМИ ПОВРЕЖДЕНИЙ, УЧИТЫВАЕМЫМИ ПРИ ВЫБОРЕ И ОБОСНОВАНИИ МЕР ЗАЩИТЫ ОТ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ПРИ НАЛИЧИИ НЕИСПРАВНОСТИ
На рисунках. П.2.1 — П.2.13 приняты следующие обозначения:
UПР — напряжение прикосновения; UШ — шаговое напряжение; RИП — заземлитель источника питания;
RПОВ — заземлитель для повторного заземления PEN-проводника; RЭП1 — сопротивление заземления
электроприемника 1; RЭП2 — сопротивление заземления электроприемника 2; RN — сопротивление в заземляющем проводнике нейтрали источника питания; RPEN — полное сопротивление
PEN-проводника; RPE — сопротивление РЕ-проводника; RФ — сопротивление в заземляющем
проводнике фазы источника питания; ОЭ — однофазный электроприемник.

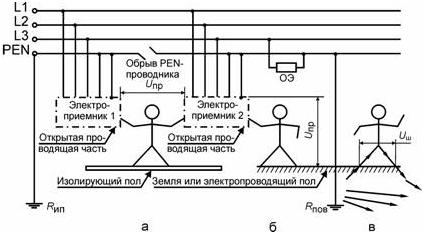

Рис. П.2.1. Сеть TN-C с оборванным PEN-проводником.
Уравнивание и выравнивание потенциалов отсутствуют.
Стрелками показан ток, стекающий с заземлителя в землю и частично проходящий через ноги по
телу человека под воздействием шагового напряжения, при котором возможно смертельное
поражение электрическим током

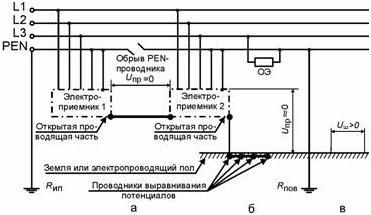

Рис. П. 2.2. Сеть TN-C с оборванным PEN-проводником.
Имеется уравнивание потенциалов на участке а) и выравнивание потенциалов на участке б). В
рассматриваемом аварийном режиме шаговое напряжение на участке в) может достигать опасных для
жизни людей и животных значений.
Рис. П. 2.3. Сеть TN-C с однофазным замыканием на корпус.
Здесь и на следующих рисунках уравнивание и выравнивание потенциалов отсутствуют.
В рассматриваемом аварийном режиме напряжения прикосновения и шагового напряжения могут до
момента срабатывания защиты принимать значения, при которых возможно смертельное поражение
электрическим током

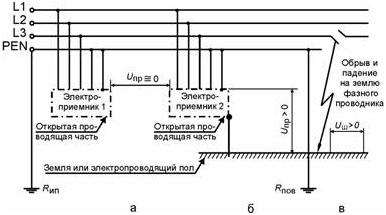

Рис. П. 2.4. Сеть TN-C с замыканием на землю, например оборванным и упавшим на землю фазным проводом.
В рассматриваемом аварийном режиме напряжения прикосновения на участке б) и шаговые
напряжения на участках б) и в) могут длительно принимать значения, при которых возможно
смертельное поражение электрическим током

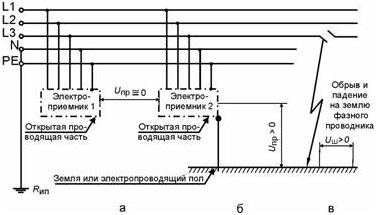

Рис. П. 2.5. Сеть TN-S с замыканием на землю, например оборванным и упавшим на землю фазным проводом.
В рассматриваемом аварийном режиме напряжения прикосновения на участке б) и шаговые
напряжения могут длительно принимать значения, при которых возможно смертельное поражение
электрическим током

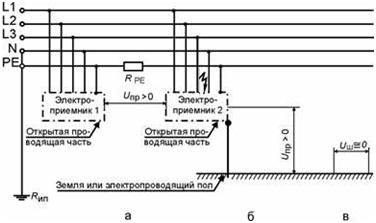

Рис. П. 2.6. Сеть TN-S с однофазным замыканием на корпус.
В рассматриваемом аварийном режиме напряжения прикосновения на участках а), б) и шаговые напряжения на участке б) могут до момента срабатывания защиты принимать значения, при которых возможно смертельное поражение электрическим током

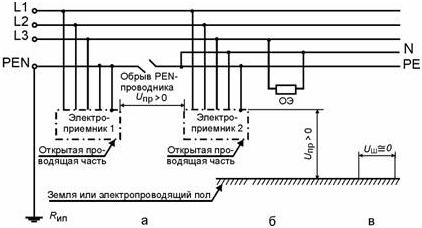

Рис. П.2.7. Сеть TN-C-S с обрывом PEN-проводника.
В рассматриваемом аварийном режиме напряжения прикосновения на участках а), б) и шаговые напряжения на участке б) могут длительно принимать значения, при которых возможно смертельное поражение электрическим током
Рис. П. 2.8. Сеть TN-C-S с однофазным замыканием на корпус после точки разделения PEN-проводника
В рассматриваемом аварийном режиме напряжения прикосновения на участках а), б) и шаговые
напряжения на участке б) могут до момента срабатывания защиты принимать значения, при которых
возможно смертельное поражение электрическим током.

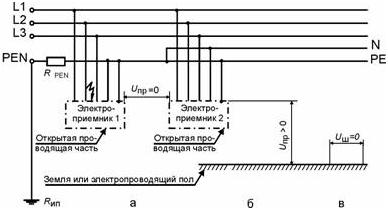

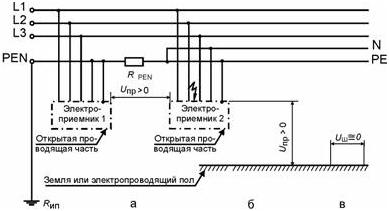

Рис. П. 2.9. Сеть TN-C-S с однофазным замыканием на корпус до точки разделения PEN-проводника на N- и РЕ-проводник.
В рассматриваемом аварийном режиме напряжения прикосновения на участке б) могут до момента
срабатывания защиты принимать значения, при которых возможно смертельное поражение
электрическим током.

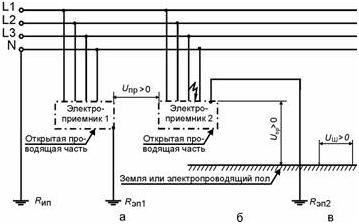

Рис. П. 2.10. Сеть TТ с нулевым рабочим проводником с однофазным замыканием на корпус.
В рассматриваемом аварийном режиме напряжения прикосновения на участках а), б) и шаговые
напряжения, при которых возможно смертельное поражение электрическим током.

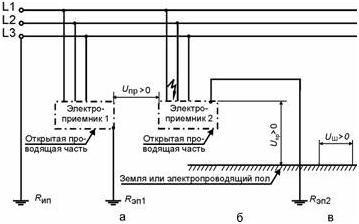

Рис. П. 2.11. Сеть TТ без нулевого рабочего проводника с однофазным замыканием на корпус.
В рассматриваемом аварийном режиме напряжения прикосновения на участках а), б) и шаговые
напряжения на участках б) и в) могут до момента срабатывания защиты принимать значения, при
которых возможно смертельное поражение электрическим током.

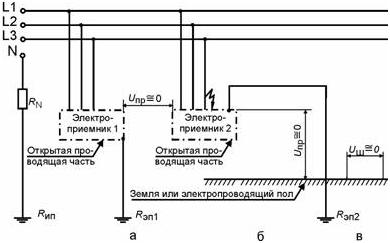

Рис. П. 2.12. Сеть IТ с заземлением нейтрали источника питания через сопротивление с однофазным замыканием на корпус.
В рассматриваемом аварийном режиме напряжения прикосновения на участках а), б) и шаговые
напряжения на участках б) и в) близки к нулю.

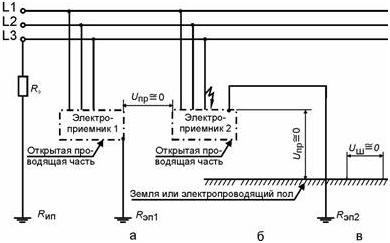

Рис. П. 2.13. Сеть IТ с заземлением фазы источника питания через сопротивление с однофазным замыканием на корпус
В рассматриваемом аварийном режиме напряжения прикосновения на участках а), б) и шаговые напряжения на участках б) и в) близки к нулю.
|
