Использование кривых срабатывания автоматических выключателей с электронными расцепителями PR222MP
Для правильной установки параметров электронного расцепителя PR222MP полезно сравнить объединённую кривую срабатывания выключателя и кривую пуска электродвигателя. Таким образом, пользуясь приведенными на следующих страницах графиками кривых, можно просто и быстро нарисовать общую кривую срабатывания любого выключателя, оснащённого расцепителем PR222MP.
Примечание. Во время копирования кривых срабатывания для различных функций защиты следите за тем, чтобы совпадал масштаб по осям координат.
Функция L (не может быть отключена) Защита от перегрузки.
Для того чтобы защитить электродвигатель от любых перегрузок, на первом шаге важно установить порог срабатывания защиты L (I1) равным или выше значения номинального тока электродвигателя Ie: I1 > Ie. Например, если ток Ie= 135 А, то можно выбрать автоматический выключатель Т4 250 на номинальный ток In= 160 A и выставить порог срабатывания I1=0.85 x In= 136 A. Следующий шаг – это выбрать класс срабатывания согласно времени пуска электродвигателя ta. Для электродвигателя с длительностью перегрузки при пуске в 6 секунд, можно выбрать класс 10 (8 с при 7.2 х I1). Для того чтобы правильно перенести кривую на кальку, просто разместите кальку при копировании защиты L, учитывая соотношение I/In, т.е. в примере нужно сместить кальку учитывая, соотношение I/In=0.85, и скопировать кривую, соответствующую классу 10.
Функция R (может быть отключена) Защита от заклинивания ротора.
Защита от заклинивания ротора может быть установлена как с помощью уставки по току I5= 3...10 x I1 (в этом случае I5=3...10 x 0.85 x 160), так и с помощью уставки по времени t5. Для того чтобы правильно перенести кривую на кальку, при копировании просто разместите кальку, учитывая соотношение I/In, т.е. в примере нужно сместить кальку, учитывая соотношение I/In=0.85, и скопировать кривую.
Функция I (не может быть отключена) Защита от короткого замыкания.
Функция защиты от короткого замыкания распознаёт вызван ли скачок тока пуском электродвигателя, избегая, таким образом, нежелательных отключений. Порог срабатывания может быть установлен в диапазоне от 6 x In до 13 x In. Для того чтобы правильно перенести кривую на кальку, разместите кальку таким образом, чтобы на кальке выполнялось соотношение I/In= 1, а так как для функции I отношение I/In=1, то кальку смещать не нужно.
Функция U (может быть отключена) Защита от обрыва/перекоса фаз.
Если защита от обрыва/перекоса фаз находится в положении ON (включена), то она срабатывает, когда значение тока в одной или двух фазах ниже, чем 0.4 х I1 (в нашем примере 0.4 x 0.85 x In = 0.4 x 0.85 x 160 A= 54.4 A). Для того чтобы правильно перенести кривую на кальку, разместите кальку так, чтобы соотношение I/In=I1/In на кальке соответствовало отношению I/I1=1 на графике защиты U. В нашем примере I/In=I/I1=0.85.

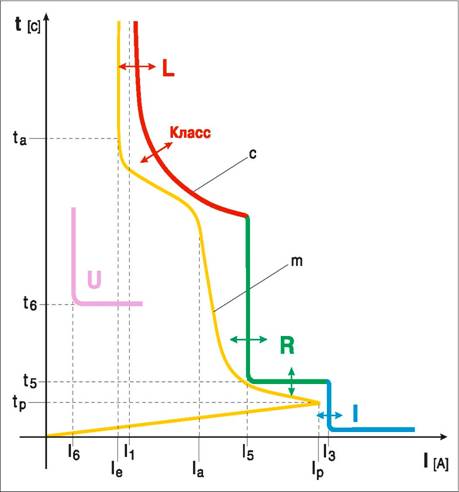

I1 = порог срабатывания по току для функции L
I3 = порог срабатывания по току для функции I
I5 = порог срабатывания по току для функции R
t5 = порог срабатывания по времени для функции R
I6 = порог срабатывания по току для функции U
t6 = порог срабатывания по времени для функции U
I e = номинальный рабочий ток элекeтродвигателя
Ia = пусковой ток электродвигателя
I p = пиковое значение пускового
тока
t a = время пуска электродвигателя
tp = время нарастания пускового
тока до I p
m = типовая кривая пуска электродвигателя
c = пример кривой срабатывания автоматического выключателя для защиты электродвигателя с электронным расцепителем
|
