Отключение работающей установки автоматическим выключателем в случае короткого замыкания требует определенного времени, зависящего от характеристик выключателя и особенностей тока короткого замыкания. В течение этого времени некоторая часть или весь ток короткого замыкания утекает в установку. При этом величина I2t определяет «удельную пропускаемую энергию», т.е. удельную энергию, которую выключатель пропускает в установку, когда действует ток короткого замыкания Icc в период времени выключения t.
Таким образом, можно определить предельную ограничивающую способность выключателя, т.е. способность отключать высокие токи вплоть до номинальной отключающей способности аппарата, посредством снижения пикового значения указанного тока до величин, которые значительно меньше расчетного тока к. з.
Этого можно достичь, используя устройства, которые срабатывают очень быстро и имеют следующие преимущества:
- ограничение тепловых и динамических эффектов как в самом выключателе, так и в защищаемой цепи;
- сокращение размеров, ограничивающих токи выключателей, не снижая их отключающей способности;
- существенное снижение объема выделяемых ионизированных газов и искрения во время короткого замыкания, устраняя таким образом опасность возгорания.

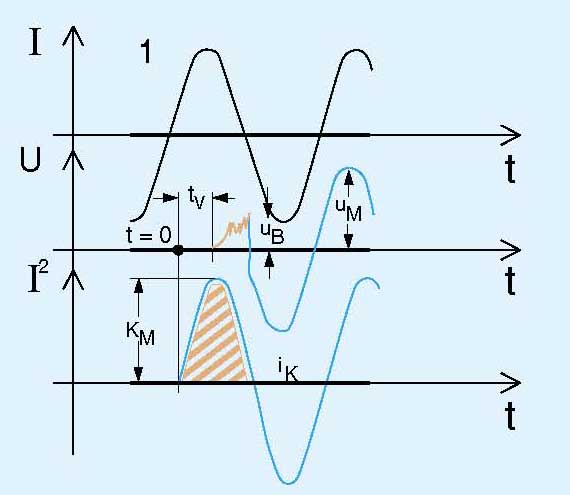

Автоматический выключатель без ограничения тока
Осцилограмма выключения тока короткого замыкания двух выключателей
1 = обычный выключатель без ограничения тока
2 = выключатель с ограничение тока
UB = напряжение дуги (красный цвет)
UM = остаточное напряжение (синий цвет)

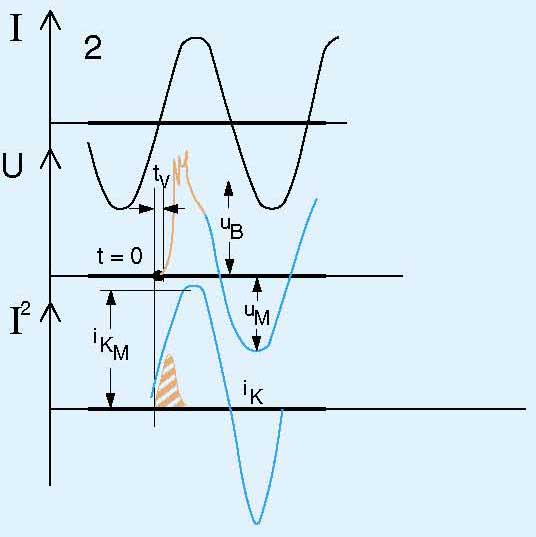

Автоматический выключатель с ограничением тока
Ток короткого замыкания
красный = эффективное значение тока к. з. в квадрате
синий = расчётное значение тока к. з. в квадрате (шунтированный выключатель)
iKM = масимальное значение симметричной составляющей тока к. з. в квадрате
Заштрихованная область
красная = удельная пропускаемая энергия в двух случаях
|
