Кривые срабатывания термомагнитного расцепителя.

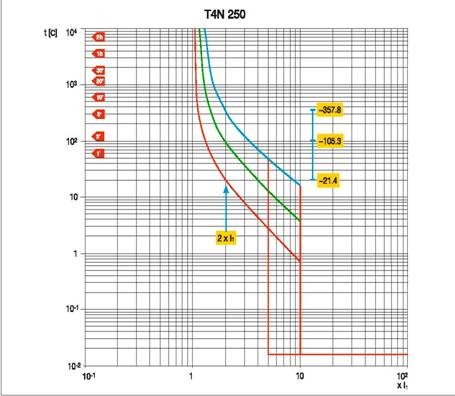

Настройка термомагнитного расцепителя. Рассмотрим автоматический выключатель T4N 250 с номинальным током
In= 250 А. Посредством регулятора порога срабатывания теплового расцепителя выставляем уставку по току, равную I1=0.9 х In (225 A). Затем выбираем порог срабатывания электромагнитного расцепителя в диапазоне 5...10 х In, например, Iз= 10 x In = 2500 A. Необходимо отметить, что кривые срабатывания теплового реле различны в зависимости от условий, при которых происходит перегрузка (находится выключатель в нагретом состоянии или нет). Например, для тока перегрузки 2 х I1, время срабатывания составляет от 21.4 с до 105.3 с для «горячего» режима и от 105.3 с
до 357.8 с для «холодного» режима.
При токах короткого замыкания выше 2500 А срабатывание электромагнитного расцепителя происходит мгновенно.
Кривые ограничения тока.

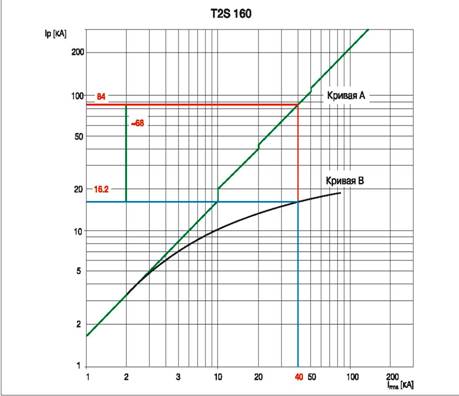

На рисунке изображены кривые ограничения тока автоматических выключателей Tmax T2S 160, R 160.
Среднеквадратичное значение расчетного тока короткого замыкания (симметричной составляющей) на диаграмме отложено по оси абсцисс, а пиковые значения тока короткого замыкания отложены по оси ординат. Результат ограничения тока можно оценить, сравнивая для одного и того же расчетного тока короткого замыкания его расчетное пиковое значение (кривая А) с соответствующим ограниченным пиковым значением (кривая В). Например, автоматический выключатель Т2S 160 c термомагнитным расцепителем R160 при напряжении 400 В отключает ток короткого замыкания 40 кА. Для этого тока расчетное пиковое значение равно 84 кА, а при ограничении с помощью
T2S 160 пикового тока приблизительно на 68 кА.
Кривые удельной рассеиваемой энергии.

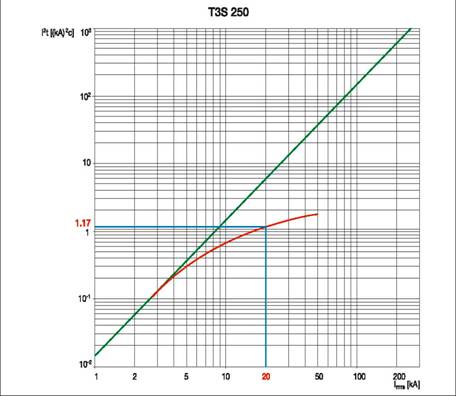

Ниже следует пример ограничения удельной рассеиваемой энергии выключателем T3S 250 R160, при напряжении 400 В. Расчетный ток короткого замыкания (симметричная составляющая) указан по оси абсцисс диаграммы, а значение удельной рассеиваемой энергии указано по оси ординат в кА²с. Согласно диаграмме при токе короткого замыкания 20 кА автоматический выключатель ограничивает энергию I²t до значения, равного 1.17 кА²с (1170000 А²с).
Использованные сокращения
In = номинальный ток термомагнитного или электронного расцепителя
I1 = порог срабатывания при перегрузке
I3= порог срабатывания при коротком замыкании
Irms = расчетный среднеквадратичный ток короткого замыкания
(симметричная составляющая).
Кривые срабатывания автоматических выключателей для распределительных сетей.

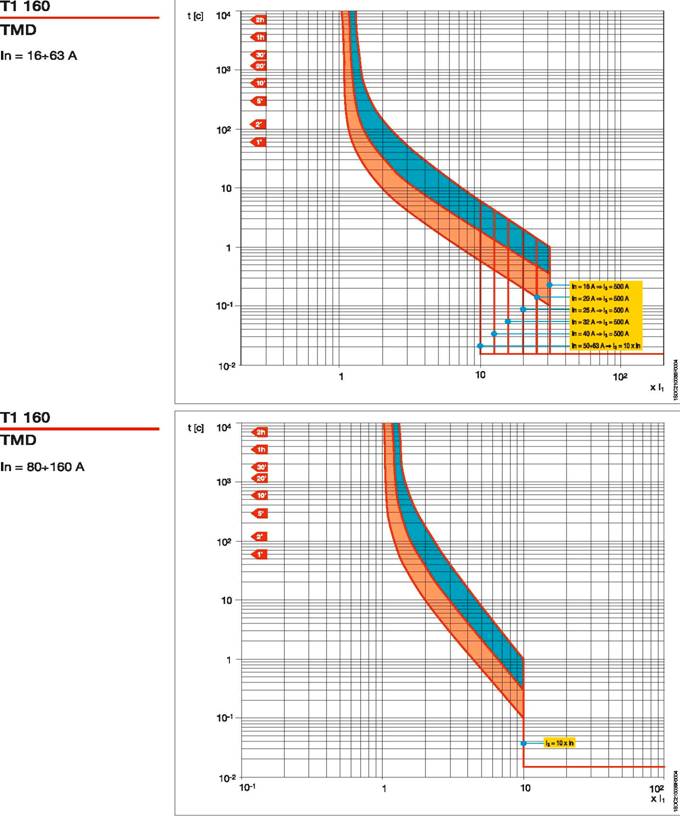

Автоматические выключатели с термомагнитными расцепителями.
|
