Для обеспечения селективной работы нескольких УЗО в радиальных схемах электроснабжения необходимо учитывать следующие факторы.
В силу очень высокого быстродействия УЗО практически невозможно обеспечить селективность действия УЗО по току утечки при значениях уставок на соседних ступенях защиты, например, 10 и 30 мА, или 30 и 100 мА.
Необходимо также учитывать, что на практике утечка тока в электроустановке вовсе не обязательно плавно увеличивается по мере старения изоляции, появления мелких дефектов и т.д. Возможны пробой изоляции или ее серьезное повреждение, когда ток утечки мгновенно достигает значения, превышающего уставки устройств на обеих ступенях защиты. Логично, что в этих случаях возможно срабатывание любого из УЗО, установленных последовательно в цепи.
Селективность работы УЗО может быть обеспечена применением модификаций УЗО с задержкой срабатывания (УЗО с индексами «S» или «G»).
УЗО с индексом «S» имеют выдержку времени от 0,13 до 0,5 с, с индексом «G» — меньшую выдержку.
Важно учесть, что УЗО, работающие с выдержкой по времени, находятся более долгое время под воздействием экстремальных токов, поэтому к ним предъявляются повышенные требования по условному току короткого замыкания Inc, термической и динамической стойкости, коммутационной способности и т.д.
На рис. 1. приведены времятоковые характеристики УЗО без выдержки времени с номинальным отключающим дифференциальным током IΔn= 30 мА и УЗО с выдержкой времени (характеристика «S») с номинальным отключающим дифференциальным током IΔn = 300 мА.
Во Франции широко практикуется применение селективных УЗО как весьма эффективное противопожарное мероприятие. На главном вводе в распределительном щите электроустановки, как правило, устанавливают УЗО противопожарного назначения типа «S» с номинальным отключающим дифференциальным током 300 или 500 мА.

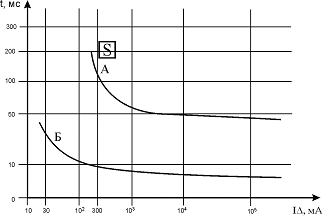

Рис. 1. Времятоковые характеристики УЗО
А — характеристика УЗО типа «S», IΔn=300 мА; Б — характеристика УЗО общего применения, IΔn=30 мА
Характеристики, представленные на риc. 1, иллюстрируют принцип селективности работы УЗО обычного типа в сочетании с УЗО типа «S». Примеры схем с 2-мя и 3-мя уровнями селективности приведены на рис. 2.

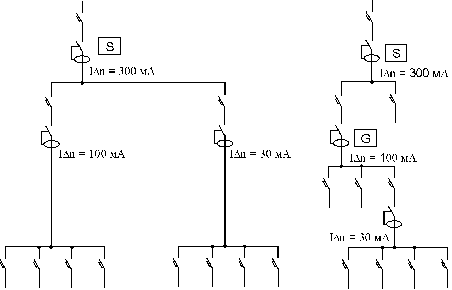

Рис. 2. Примеры схем с 2-мя и 3-мя уровнями селективности
В Германии, Австрии устройства с выдержкой времени применяются в меньшей степени, предпочтение отдается радиальным (лучевым) схемам с более чувствительными УЗО, выполняющими как электрозащитные, так и противопожарные функции.
|
