Напряжение прикосновения (дополнение)

Значение напряжения прикосновения зависит от параметров цепи замыкания на землю, вида потенциальной кривой заземлителя, расстояния между человеком, стоящим на земле и касающимся заземленного электрооборудования с поврежденной изоляцией, и эаземлителем, а также от электрического сопротивления основания, на котором стоит человек. При пробое изоляции на заземленный корпус одной электроустановки напряжение относительно земли на ее корпусе и на корпусах всех электроустановок, заземленных на один н тот же заземлитель, равно напряжению на заземлителе.

Напряжение прикосновения при одиночном заземлителе будет наибольшим и равным напряжению U₃ на заземлителе в случае, если человек находится в зоне нулевого потенциала и касается корпуса заземленного электрооборудования (положение А на рис. 3.3, а). Наименьшее значение напряжение прикосновения (U_Пр = 0) приобретает, когда человек стоит на заземлителе или его проекции на поверхность земли и касается корпуса заземленного электрооборудования (положение Б на рис. 3.3, а). Если человек стоит в другом месте в пределах зоны растекания тока и касается корпуса электрооборудования (положение В на рис. 3.3, а), то напряжение прикосновения изменяется от наибольшего до наименьшего, т.е. от U3 до 0 в зависимости от расстояния до заземлителя.

MRU-200 Измеритель параметров заземляющих устройств измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p); измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p); измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p); измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей); измерение сопротивления заземляющих устройств методом двух клещей; измерение сопротивления молниезащит (громоотводов) по четырехполюсной схеме импульсным методом; измерение переменного тока (ток утечки); измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами; высокая помехоустойчивость;

Схема заземлителя	Формула для расчета сопротивления
Сложный заземлитель в виде горизонтальной квадратной сатки с одинаковыми квадратными ячейками и вертикальными электродами, равномерно размещенными по периметру заземлителя

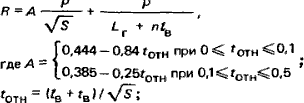

1 — вертикальные электроды; 2 — горизонтальный электрод	tОТН = (tB + tB)/√s; S — площадь, занимаемая заземлителем; LГ — суммарная длина горизонтальных электродов; n — число вертикальных электродов
Сложный заземлитель в виде горизонтальной сетки с различным расположением горизонтальных и примерно равномерным размещением вертикальных электродов
	Действительный (д) заземлитель приводят к расчетному (з) квадратному заземлителю. Условия приведения: сопротивление расчетного заземлителя вычисляют по формулам для заземлителя в виде квадратной сетки. Сопротивление действительного заземлителя приравнивают к сопротивлению расчетного заземлителя
Сложный заземлитель в виде сетки из горизонтальных электродов (без вертикальных электродов) на поверхности земли
	LГ — суммарная длина горизонтальных электродов
Контурный заземлитель в виде горизонтальной прямоугольной решетки из прутков, размещенной на глубине
Схемы заземлителя приведены в табл. 3.7. Формула для расчета сопротивления LГ — суммарная длина проводников, образующих решетку; t — глубина погружения решетки в землю; d — диаметр прутков; m — коэффициент (см. табл. 3.7)

Таблица 3.7. Значение коэффициента m, входящего в формулу, приведенную в табл. 3.6, для контурного зазмемлителя в виде горизонтальной прямоугольной решетки

Конструкция решетки	Отношения сторон решетки
	1	1,5	2	3	4
	1,71	1,76	1,86	2,10	2,34
	3,67	3,41	3,31	3,29	3,35
	4,95	5,16	5,44	6,00	6,52
	4,33	4,43	4,73	5,04	5,61
	8,55	8,94	9,40	10,3	11,11

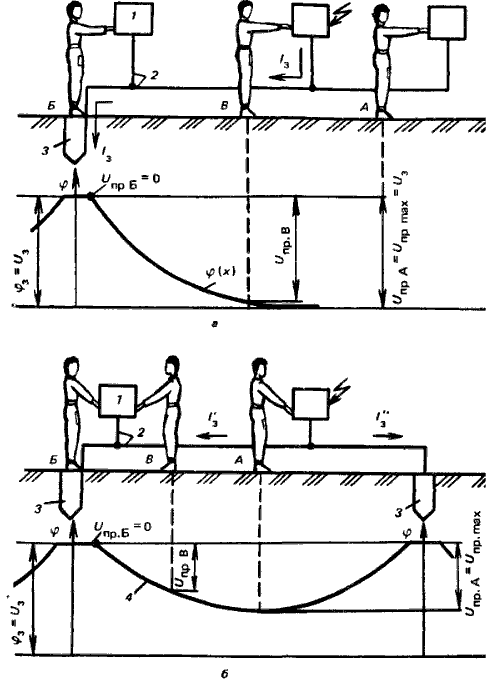

Рис. 3.3. Напряжение прикосновения, определяемое на потенциальной кривой:

a — при одиночном заземлителе; б — при групповом заземлителе; 1 — заземленные элуктроустановки; 2 — заземляющие проводники; 3 — заземлители; 4 — потенциальная кривая группового заземлителя

Напряжение прикосновения при групповом заземлителе определяют те же факторы, что и для одиночного заземлителя, оно имеет наибольшее значение в том случае, если человек стоит на середине отрезка между соседними, наиболее удаленными один от другого электродами и касается зеземленного корпуса любой электроустановки (положение А на рис. 3.3, б); наименьшее значение (U_пр = 0) приобретает в том случае, если человек стоит на электроде заземлителя или площади его проекции на поверхность земли и касается заземленного корпуса любой электроустановки (положение Б на рис 3 3, б) Если человек стоит в другом месте в пределах площади заземлителя (положение В на рис. 3.3, б) и касается заземленного корпуса электрооборудования, напряжение U_пр изменяется от наибольшего до наименьшего в зависимости от расстояния до заземлителей.

Расчет напряжения прикосновения при одиночном и групповом заземлителях (в В) выполняют по формуле

«где U₃ — напряжение на заземляющем устройстве или заземлителе, 8; α₁ — коэффициент напряжения прикосновения (коэффициент прикосновения); α₂ — коэффициент напряжения прикосновения, учитывающий падение напряжения на сопротивлении основания, на котором стоит человек

. Коэффициент прикосновения α₁ = (1 — φ_ОСН)/φ₃, где φ_ОСН, φ₃ — потенциал основания в том месте, где стоит человек, и потенциал заземлителя

Коэффициент напряжения прикосновения α₂ = R_h/(R_h + R_ОСН),. где R_h — сопротивление тела человека, Ом; R_осн — сопротивление растеканию тока основания, на котором стоит человек.

В практике устройства защитных заземлений расчет обычно ведут на наибольшие значения напряжения прикосновения, т.е. когда максимальны коэффициенты α₁ (табл. 3.8) и α₂ Когда человек без электрозащитных средств стоит непосредственно на земле, то α_2max = R_h/(R_h/ + 1,5 ρ), где R_h — сопротивление тела человека. Ом; ρ — удельное сопротивление земли, Ом×м; 1,5 — коэффициент (в сочетании с удельным сопротивлением земли дает сопротивление растеканию основания, на ко тором стоит человек), м^-1.
