Чередование фаз — один из важных параметров трехфазных сетей, часто недооцененный специалистами. При этом ошибки или пренебрежение данным показателем могут привести к неправильной работе оборудования, включая электродвигатели, некоторые типы счетчиков электроэнергии, системы управления пожарной безопасности (вентиляция) и т.д. Компания СОНЭЛ готова предложить свое решение для определения правильности чередования фаз, а также помощи в правильном подключении электродвигателей.

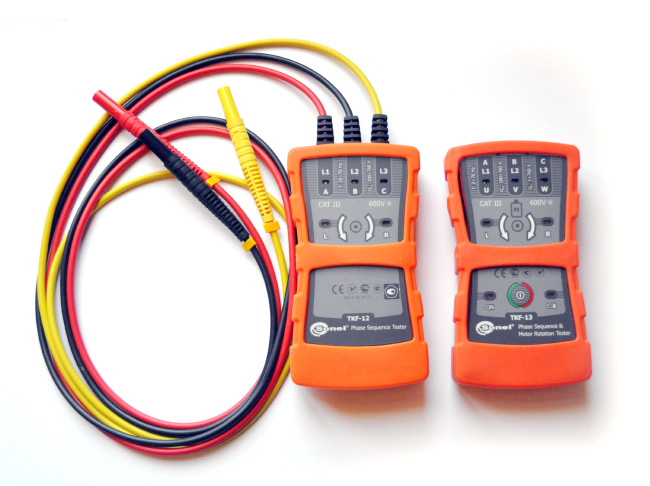

Сегодня доступны два портативных указателя TKF-12 и TKF-13. Начнем обзор с младшей модели.

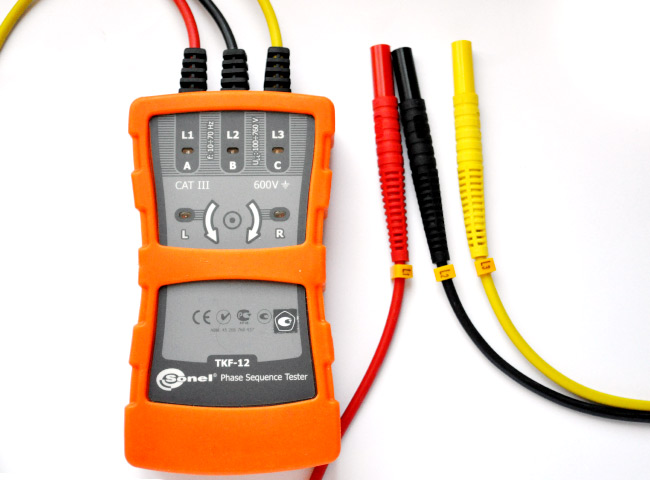

TKF-12 — указатель напряжения и правильности чередования фаз.
Простой в использовании прибор, имеющий необходимый набор функций для работы с трехфазными сетями. Корпус выполнен из качественного пластика (CAT III 600V) и имеет дополнительный чехол, который может защитить от попадания влаги и загрязнения, а также от падения с небольших высот.
В верхней части прибора расположены три проводника соответствующие фазам A (L1) B(L2) C(L3). Длина проводников 1,2 метра с разъемами «банан». Они надежно зафиксированы в корпусе прибора. В комплекте идут три зонда и зажим «крокодил» для подключения к электроустановке.
Результаты измерения отображаются с помощью пяти светодиодов. Три светодиода отвечают за индикацию наличия напряжения на соответствующей фазе. Входные параметры по частоте f: 10-70Гц по напряжению Uф-ф: 100-760В. Два остальных светодиода отвечают за определение направления чередования фаз — прямая последовательность R и обратная — светодиод L.
Указатель не требует дополнительных источников питания. Прибор имеет декларацию о соответствии РОСС PL.АЯ46.Д47225. Поверка данного указателя не требуется.

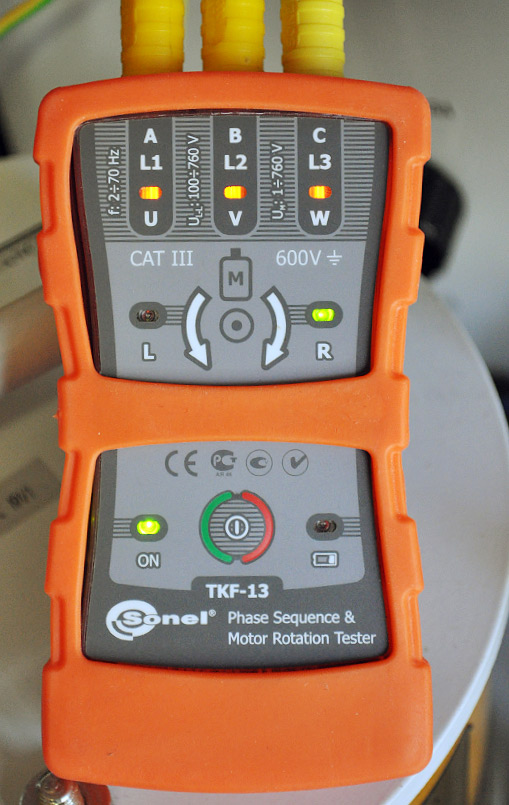

TKF-13 — Указатель правильности чередования фаз и направления вращения электродвигателей.

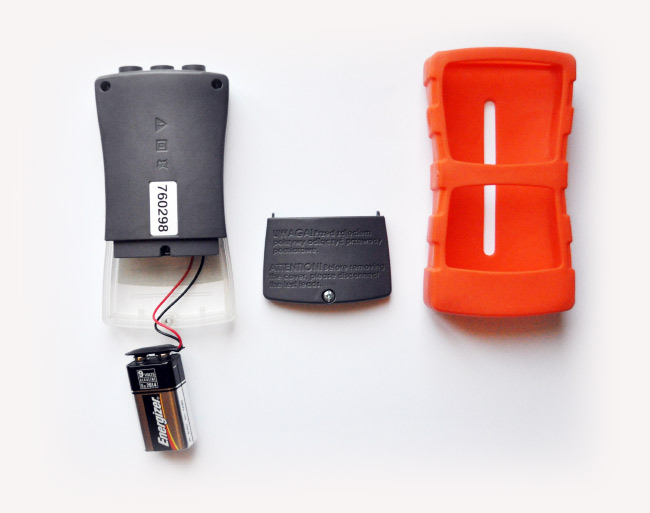

Давайте разберемся, в чем же принципиальные отличия данной модели от TKF-12. Корпус выполнен из такого же пластика и имеет защитный чехол. На передней панели расположена клавиша включения питания. В отличие от 12-ой модели, здесь питание осуществляется от батарейки 9V 6LR61 «крона». При этом выключение указателя происходит только в автоматическом режиме через 5 минут «бездействия». Рядом с клавишей расположены два индикатора — включенного питания и низкого уровня заряда элементов питания.
Второе отличие заключение в возможности замены измерительных проводников. В 13-ой модели они не фиксированы, а устанавливаются в разъемы «банан» в верхней части указателя.
Основные возможности указателя:
- Указатель напряжения
- Определение правильности чередования фаз
- Определение правильности подключения электродвигателей
- Бесконтактное определение направления вращения электродвигателя
В связи с многофункциональностью, прибор отличает два набора параметров для входного сигнала:
- f: 2-70 Гц (общая для всех режимов)
- Uф-ф: 100-760В
- Uм: 1-760В (для режимов работы с электродвигателями)

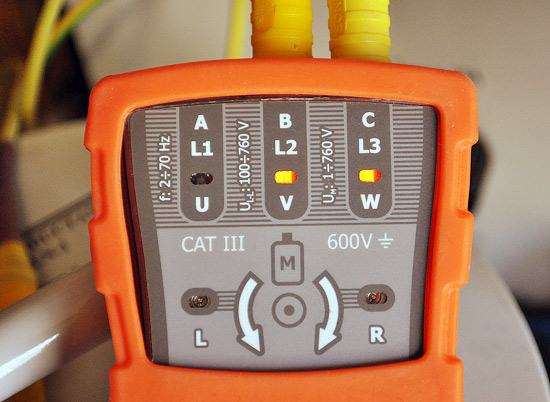

Режим определения порядка чередования фаз абсолютно идентичен с TKF-12. Перебирая последовательность подключения измерительных проводников, смотрим на индикацию светодиодов R и L, которые указывают на прямую и обратную последовательность соответственно. Не стоит забывать отключать прибор после завершения испытаний. Длительное нахождение под напряжением может привести к нагреву указателя. Но при этом срабатывает термозащита, позволяющая предотвратить перегрев и избежать нежелательных последствий.
Для определения правильности подключения фазных проводников к электродвигателю производим подключение TKF-13 к соответствующим клеммам. Проворачиваем вал двигателя в любую сторону. Если загорается светодиод R, то подключенные к зажимам электродвигателя U V W соответствующие фазы L1 L2 L3, приведут вращение его вала в направлении, совпадающим с направлением при проведении тестирования. Если загорается светодиод L, то подключенные к зажимам электродвигателя U V W соответствующие фазы L1 L2 L3, приведут вращение его вала в направлении, противоположенном направлению при проведении тестирования.
Следующий режим работы указателя позволяет определить направление вращения работающего электродвигателя бесконтактным методом. Установив прибор на расстоянии 2-3 см от корпуса электродвигателя вдоль оси вращения вала, по светодиодам R и L определяем направление — по часовой ® или против часовой стрелки (L).
Заключение.
Серия указателей TKF при своей простоте является достаточно функциональным и многоцелевым инструментом. Если объем выполняемых работ затрагивает обслуживание (подключение) электродвигателей, то TKF-13 может стать достойным помощником и значительно сократить время работ. Если же выполняемые работы ограничены обслуживанием трехфазных сетей, то в данном случае можно немного сэкономить и приобрести модель TKF-12. В любом случае обе модели могут дополнить «парк» приборов и позволят полностью закрыть вопрос определения чередования фаз.
|
