3.4 Несимметрия напряжения
Наиболее распространенными источниками несимметрии напряжений в трехфазных системах электроснабжения являются такие потребители электроэнергии, симметричное многофазное исполнение которых или невозможно, или нецелесообразно по технико - экономическим соображениям. К таким установкам относятся индукционные и дуговые электрические печи, тяговые нагрузки железных дорог, выполненные на переменном токе, электросварочные агрегаты, специальные однофазные нагрузки, осветительные установки.
Несимметричные режимы напряжений в электрических сетях имеют место также в аварийных ситуациях - при обрыве фазы или несимметричных коротких замыканиях.
Несимметрия напряжений характеризуется наличием в трехфазной электрической сети напряжений обратной или нулевой последовательностей, значительно меньших по величине соответствующих составляющих напряжения прямой (основной) последовательности.
Несимметрия трехфазной системы напряжений возникает в результате наложения на систему прямой последовательности напряжений системы обратной последовательности, что приводит к изменениям абсолютных значений фазных и междуфазных напряжений (рис.3.4.).

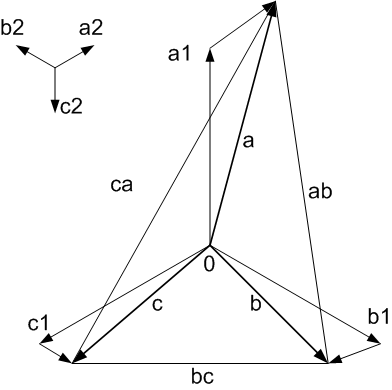

Рис.3.4 Векторная диаграмма напряжений прямой и обратной последовательности.
Помимо несимметрии, вызываемой напряжением системы обратной последовательности, может возникать несимметрия от наложения на систему прямой последовательности напряжений системы нулевой последовательности. В результате смещения нейтрали трехфазной системы возникает несимметрия фазных напряжений при сохранении симметричной системы междуфазных напряжений (рис.3.5.).

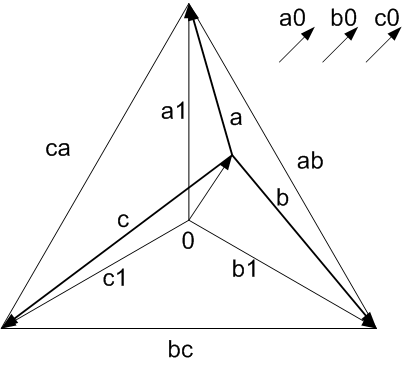

Рис.3.5 Векторная диаграмма напряжений прямой и нулевой последовательности.
Несимметрия напряжений характеризуется следующими показателями:
— коэффициентом несимметрии напряжений по обратной последовательности;
— коэффициентом несимметрии напряжений по нулевой последовательности.
Коэффициент несимметрии напряжений по обратной последовательности равен, %
 (3.13)
где U2(1) - действующее значение напряжения обратной последовательности основной частоты трехфазной системы напряжений, В;
U1(1) - действующее значение напряжения прямой последовательности основной частоты, В.
Допускается вычислять K2U по выражению, % :
 (3.14)
где Uном.мф - номинальное значение междуфазного напряжения сети, В.
Коэффициент несимметрии напряжений по нулевой последовательности равен, % :
 (3.15)
где U0(1) - действующее значение напряжения нулевой последовательности основной частоты трехфазной системы напряжений, В.
Допускается вычислять K0U по формуле, %
(3.16)
где Uном.ф - номинальное значение фазного напряжения, В.
Измерение коэффициента несимметрии напряжений по нулевой последовательности проводят в четырехпроводной сети.
Относительная погрешность определения K2U и K0U по формулам (3.15) и (3.16) численно равна значению отклонений напряжения U1(1) от Uном.
Нормально допустимое и предельно допустимое значения коэффициента несимметрии напряжений по обратной последовательности в точке общего присоединения к электрическим сетям равны 2,0 и 4,0 % .
Нормированные значения коэффициента несимметрии напряжений по нулевой последовательности в точке общего присоединения к четырехпроводным электрическим сетям с номинальным напряжением 0,38 кВ также равны 2,0 и 4,0 % .
|
