4.2. Влияние отклонений напряжения
Отклонения напряжения оказывают значительное влияние на работу асинхронных двигателей (АД), являющихся наиболее распространенными приемниками электроэнергии в промышленности.

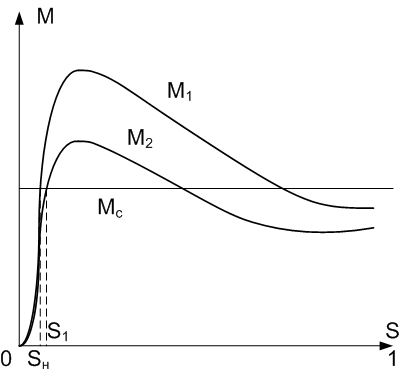

Рис.4.1 Механическая характеристика двигателя при номинальном (М1) и пониженном (М2) напряжениях.
При изменении напряжения изменяется механическая характеристика АД — зависимость его вращающего момента М от скольжения s или частоты вращения (рис.4.1). С достаточной точностью можно считать, что вращающий момент двигателя пропорционален квадрату напряжения на его выводах. При снижении напряжения уменьшается вращающий момент и частота вращения ротора двигателя, так как увеличивается его скольжение. Снижение частоты вращения зависит также от закона изменения момента сопротивления Mc (на рис 4.1 Mc принят постоянным) и от загрузки двигателя. Зависимость частоты вращения ротора двигателя от напряжения можно выразить:
 (4.1)
где nc — синхронная частота вращения;
k3 — коэффициент загрузки двигателя;
Uном , Sном — номинальные значения напряжения и скольжения соответственно.
Из формулы (4.1) видно, что при малых загрузках двигателя частота вращения ротора будет больше номинальной частоты вращения (при номинальной загрузке двигателя). В таких случаях понижения напряжения не приводят к уменьшению производительности технологического оборудования, так как снижения частоты вращения двигателей ниже номинальной не происходит.
Для двигателей, работающих с полной нагрузкой, понижение напряжения приводит к уменьшению частоты вращения. Если производительность механизмов зависит от частоты вращения двигателя, то на выводах таких двигателей рекомендуется поддерживать напряжение не ниже номинального. При значительном снижении напряжения на выводах двигателей, работающих с полной нагрузкой, момент сопротивления механизма может превысить вращающий момент, что приводит к «опрокидыванию» двигателя, т.е. к его остановке. Во избежание повреждений двигатель необходимо отключить от сети.
Снижение напряжения ухудшает и условия пуска двигателя, так как при этом уменьшается его пусковой момент.
Практический интерес представляет зависимость потребляемой двигателем активной и реактивной мощности от напряжения на его выводах.
В случае снижения напряжения на зажимах двигателя реактивная мощность намагничивания уменьшается (на 2 — 3 % при снижении напряжения на 1 %), при той же потребляемой мощности увеличивается ток двигателя, что вызывает перегрев изоляции.
Если двигатель длительно работает при пониженном напряжении, то из-за ускоренного износа изоляции срок службы двигателя уменьшается. Приближенно срок службы изоляции Т можно определить по формуле:
 (4.2)
где Tном — срок службы изоляции двигателя при номинальном напряжении и номинальной нагрузке;
R — коэффициент, зависящий от значения и знака отклонения напряжения, а также от коэффициента загрузки двигателя и равный :
 при — 0,2 < δUy < 0; (4.3);
 при 0,2 ≥ δUy > 0; (4.4) .
Поэтому с точки зрения нагрева двигателя более опасны в рассматриваемых пределах отрицательные отклонения напряжения .
Снижение напряжения приводит также к заметному росту реактивной мощности, теряемой в реактивных сопротивлениях рассеяния линий, трансформаторов и АД.
Повышение напряжения на выводах двигателя приводит к увеличению потребляемой ими реактивной мощности. При этом удельное потребление реактивной мощности растет с уменьшением коэффициента загрузки двигателя. В среднем на каждый процент повышения напряжения потребляемая реактивная мощность увеличивается на 3 % и более (в основном за счет увеличения тока холостого хода двигателя), что в свою очередь приводит к увеличению потерь активной мощности в элементах электрической сети.
Лампы накаливания характеризуются номинальными параметрами: потребляемой мощностью Pном , световым потоком Fном , световой отдачей ηном (равной отношению излучаемого лампой светового потока к ее мощности) и средним номинальным сроком службы Tном . Эти показатели в значительной мере зависят от напряжения на выводах ламп накаливания. При отклонениях напряжения на 10% эти характеристики приближенно можно описать следующими эмпирическими формулами :
 (4.5)
 (4.6)
 (4.7)
 (4.8)

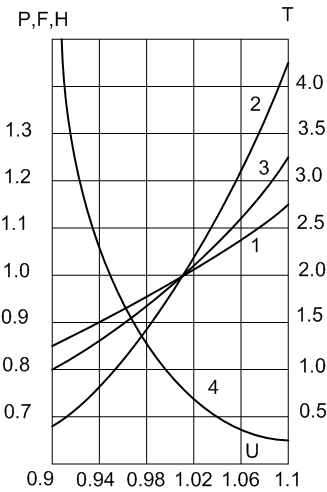

Рис. 4.2 Зависимости характеристик ламп накаливания от напряжения:
1 — потребляемая мощность, 2 — световой поток, 3 — световая отдача, 4 — срок службы.
Из кривых на рис.4.2 видно, что со снижением напряжения наиболее заметно падает световой поток. При повышении напряжения сверх номинального увеличивается световой поток F , мощность лампы P и световая отдача h , но резко снижается срок службы ламп Т и в результате они быстро перегорают. При этом имеет место и перерасход электроэнергии.
Изменения напряжения приводят к соответствующим изменениям светового потока и освещенности, что, в конечном итоге, оказывает влияние на производительность труда и утомляемость человека.
Люминесцентные лампы менее чувствительны к отклонениям напряжения. При повышении напряжения потребляемая мощность и световой поток увеличиваются, а при снижении — уменьшаются, но не в такой степени как у ламп накаливания. При пониженном напряжении условия зажигания люминесцентных ламп ухудшаются, поэтому срок их службы, определяемый распылением оксидного покрытия электродов, сокращается как при отрицательных, так и при положительных отклонениях напряжения.
При отклонениях напряжения на 10% срок службы люминесцентных ламп в среднем снижается на 20 — 25%. Существенным недостатком люминесцентных ламп является потребление ими реактивной мощности, которая растет с увеличением подводимого к ним напряжения.
Отклонения напряжения отрицательно влияют на качество работы и срок службы бытовой электронной техники (радиоприемники, телевизоры, телефонно-телеграфная связь, компьютерная техника).
Вентильные преобразователи обычно имеют систему автоматического регулирования постоянного тока путем фазового управления. При повышении напряжения в сети угол регулирования автоматически увеличивается, а при понижении напряжения уменьшается. Повышение напряжения на 1 % приводит к увеличению потребления реактивной мощности преобразователем примерно на 1-1,4 %, что приводит к ухудшению коэффициента мощности. В то же время другие показатели вентильных преобразователей с повышением напряжения улучшаются, и поэтому выгодно повышать напряжение на их выводах в пределах допустимых значений .
Электрические печи чувствительны к отклонениям напряжения. Понижение напряжения электродуговых печей, например, на 7 % приводит к удлинению процесса плавки стали в 1,5 раза. Повышение напряжения выше 5 % приводит к перерасходу электроэнергии .
Отклонения напряжения отрицательно влияют на работу электросварочных машин : например, для машин точечной сварки при изменении напряжения на 15 % получается 100 % — ный брак продукции .
|
