3.7. Импульс напряжения и временное перенапряжение
Искажение формы кривой питающего напряжения может происходить за счет появления высокочастотных импульсов при коммутациях в сети, работе разрядников и т.д. Импульс напряжения - резкое изменение напряжения в точке электрической сети, за которым следует восстановление напряжения до первоначального или близкого к нему уровня. Величина искажения напряжения при этом характеризуется показателем импульсного напряжения (рис.3.7).

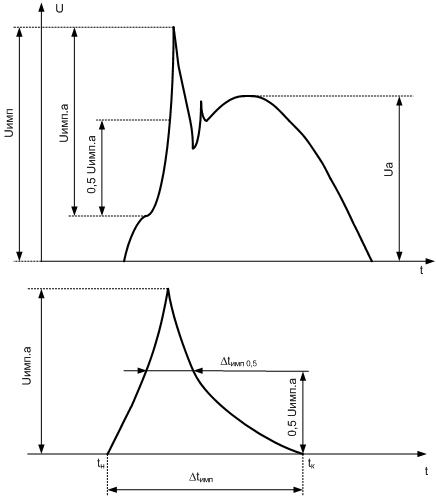

Рис.3.7 Параметры импульсного напряжения
Импульсное напряжение в относительных единицах равно:
 (3.22)
где Uимп - значение импульсного напряжения, В.
Амплитудой импульса называется максимальное мгновенное значение импульса напряжения. Длительность импульса - это интервал времени между начальным моментом импульса напряжения и моментом восстановления мгновенного значения напряжения до первоначального или близкого к нему уровня .
Показатель - импульсное напряжение стандартом не нормируется.
Временное перенапряжение - повышение напряжения в точке электрической сети выше 1,1 Uном продолжительностью более 10 мс, возникающие в системах электроснабжения при коммутациях или коротких замыканиях (рис. 3.8).

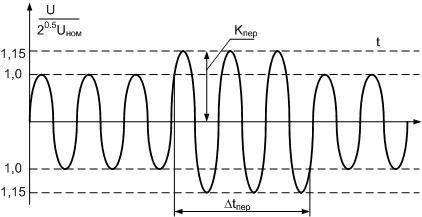

Рис.3.8 Временное перенапряжение
Временное перенапряжение характеризуется коэффициентом временного перенапряжения ( Kпер.U ): это величина, равная отношению максимального значения огибающей амплитудных значений напряжения за время существования временного перенапряжения к амплитуде номинального напряжения сети.
 (3.23)
Длительностью временного перенапряжения называется интервал времени между начальным моментом возникновения временного перенапряжения и моментом его исчезновения .
 (3.24)
Коэффициент временного перенапряжения стандартом также не нормируется.
Значения коэффициента временного перенапряжения в точках присоединения электрической сети общего назначения в зависимости от длительности временных перенапряжений не превышают значений приведеных в таблице 3.3 .
Таблица 3.3 Зависимость коэффициента временного перенапряжения от длительности перенапряжения
| Длительности временных перенапряжений, с |
До 1 |
До 20 |
До 60 |
| Коэффициент временного перенапряжения, о.е. |
1,47 |
1,31 |
1,15 |
В среднем за год в точке присоединения возможны около 30 временных перенапряжений.
При обрыве нулевого проводника в трехфазных электрических сетях напряжением до 1 кВ, работающих с глухозаземленной нейтралью, возникают временные перенапряжения между фазой и землей. Уровень таких перенапряжений при значительной несимметрии фазных нагрузок может достигать значений междуфазного напряжения, а длительность нескольких часов .
|
