3.6. Провал напряжения
К провалам напряжения относится внезапное значительное изменение напряжения в точке электрической сети ниже уровня 0,9 Uном , за которым следует восстановление напряжения до первоначального или близкого к нему уровня через промежуток времени от десяти миллисекунд до нескольких десятков секунд (рис. 3.6).

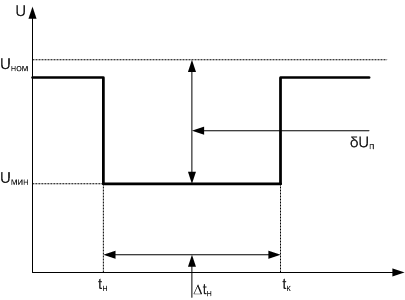

Рис.3.6 Провал напряжения
Характеристикой провала напряжения является его длительность - Δtn , равная:
 (3.18)
где tн и tк - начальный и конечный моменты времени провала напряжения.
Провал напряжения характеризуется также глубиной провала напряжения δUп - разностью между номинальным значением напряжения и минимальным действующим значением напряжения, выраженной в единицах напряжения или в процентах от его номинального значения. Провал напряжения вычисляется по выражениям
 (3.20)
или, %
 (3.21)
Предельно допустимое значение длительности провала напряжения в электрических сетях напряжением до 20 кВ включительно равно 30 с. Длительность автоматически устраняемого провала напряжения в любой точке присоединения к электрическим сетям определяется выдержками времени релейной защиты и автоматики .
|
