Восстановление ресурса аккумуляторов SONEL

Данная статья ориентирована на технически подготовленных пользователей, располагающих необходимым опытом и оборудованием. Компания СОНЭЛ не несет ответственности за возможное повреждение оборудования или создание опасной ситуации для человеческой жизни в процессе практической реализации рекомендаций этой статьи. Если ВЫ не уверены в своей способности правильно провести описанные ниже процедуры, закажите новый пакет аккумуляторов или свяжитесь с техническими специалистами нашей компании.

Большинство измерителей SONEL работают от штатных пакетов аккумуляторов. При небрежном обращении с ними, или просто при их длительной эксплуатации, ресурс аккумуляторов существенно снижается, зачастую делая невозможным работу с самим прибором. В некоторых случаях это даже может вызвать повреждение встроенного зарядного устройства измерителя. Несмотря на то, что всегда можно приобрести новый пакет аккумуляторов или отправить прибор в сервисный центр, есть шанс избежать этого, при этом сэкономив время и деньги. Тем более гарантия на пакеты аккумуляторов составляет только две недели с момента приобретения. Существует процедура «тренировки» аккумуляторов, которая позволяет самостоятельно восстановить их ресурс. Она не дает 100% гарантии успеха, но в большинстве случаев решает проблемы с быстрым разрядом пакета. В этой статье мы рассмотрим эту процедуру применительно к некоторым моделям приборов SONEL.

Процедура восстановления ресурса пакета SONEL-02 9,6 V 1800 mAh

1. Необходимо разрядить пакет аккумуляторов (далее ПА) до 5,5 В. (Если напряжение на пакете изначально ниже этого значения, следует сразу перейти к пункту 2.) Для разряда необходимо подключить контакты ПА к резистору, и контролировать падение напряжение на ПА с помощью вольтметра (см. рисунок 1). Подключение контактов ПА к резистору возможно несколькими способами. Самый простой, это обхватить внутренние контакты пакета «крокодилами» или временно припаять к краям элементов пакета проводники. Необходимо прекратить процесс разряда, когда напряжение на ПА достигнет 5,5 В — 6 В. Очень ВАЖНО не пропустить этот момент, иначе есть вероятность, что ПА выйдет из строя. В процессе разряда ПА, будет сильно нагреваться резистор, поэтому необходимо обеспечить его охлаждение, например с использованием радиатора.

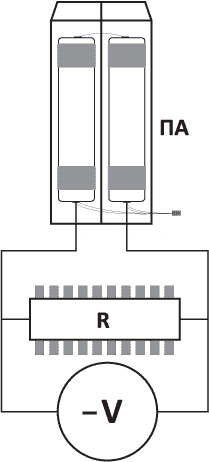

Рисунок 1 — cтруктурная схема разряда пакета SONEL-02 9,6 V
ПА — пакет аккумуляторов; R — резистор 10...30 Ом, ≥ 50 Вт, с радиатором; V — вольтметр постоянного тока

2. На источнике питания установить напряжение 11,5 В и силу тока 0 А. Разряженный ПА подключить к ИП с соблюдением полярности. (см. рисунок 2)

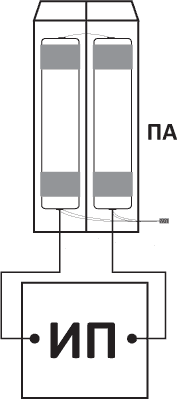

Рисунок 2 — cтруктурная схема заряда пакета SONEL-02 9,6 V
ПА — пакет аккумуляторов; ИП — источник питания постоянного тока

3. Увеличить силу тока на ИП до 10-20 % от номинальной емкости пакета. Для данного ПА это составит 180-360 мА. При этом напряжение на источнике упадет почти до нуля и спустя некоторое время восстановится до 11-12 В.

4. Необходимо дождаться, когда ток на ИП упадет до 40 мА или ниже.. Это будет сигнализировать о завершении процесса заряда.

Если Ваш источник питания не имеет функцию ограничения тока, то п.2 и п.3 проводить по следующим алгоритму: Плавно поднимая напряжение на источнике, добиваемся тока порядка 180 мА. Через некоторое время, когда ток начнет уменьшаться, добавляя напряжение, повышаем ток снова до 180 мА. Эти действия необходимо повторять до момента набора напряжения = 11,5 В.

В среднем, для выполнения указанной процедуры необходимо минимум 4-5 часов. После ее прохождения, необходимо повторить все описанные действия, начиная с первого пункта еще ДВА-ТРИ раза.

Процедура восстановления ресурса пакета SONEL 7,2 V 3000 mAh

1. Необходимо разрядить пакет аккумуляторов (далее ПА) до 4,5 В (Если напряжение на пакете изначально ниже этого значения, следует сразу перейти к пункту 2.). Для разряда необходимо подключить контакты ПА к резистору, и контролировать падение напряжение на ПА с помощью вольтметра (см. рисунок 3). Подключение контактов ПА к резистору возможно несколькими способами. Самый простой, временно припаять к краям элементов пакета проводники. Необходимо прекратить процесс разряда, когда напряжение на ПА достигнет 4,5 В — 5 В. Очень ВАЖНО не пропустить этот момент, иначе есть вероятность, что ПА выйдет из строя. В процессе разряда ПА, будет сильно нагреваться резистор, поэтому необходимо обеспечить его охлаждение, например с использованием радиатора.

Рисунок 3 — cтруктурная схема разряда пакета SONEL-05 7,2 V
ПА — пакет аккумуляторов; R — резистор 10..30 Ом, ≥ 50 Вт, с радиатором; V — вольтметр постоянного тока

2. На источнике питания установить напряжение 8 В и силу тока 0 А. Разряженный ПА подключить к ИП с соблюдением полярности. (см. рисунок 4)

Рисунок 4 — cтруктурная схема разряда пакета SONEL-05 7,2 V
ПА — пакет аккумуляторов; ИП — источник питания постоянного тока

3. Увеличить силу тока на ИП до 10-20 % от номинальной емкости пакета. При этом напряжение на источнике упадет почти до нуля и спустя некоторое время восстановится до 8 В.

4. Необходимо дождаться, когда ток на ИП упадет до 40 мА или ниже.. Это будет сигнализировать о завершении процесса заряда. В среднем, для выполнения указанной процедуры необходимо минимум 4-5 часов. После ее прохождения, необходимо повторить все описанные действия, начиная с первого пункта еще ДВА-ТРИ раза.

Если Ваш источник питания не имеет функцию ограничения тока, то п.2 и п.3 проводить по следующим алгоритму: Плавно поднимая напряжение на источнике, добиваемся тока порядка 10-20 % от номинальной емкости. Через некоторое время, когда ток начнет уменьшаться, добавляя напряжение, повышаем ток снова до 300-600 мА. Эти действия необходимо повторять до момента набора напряжения = 8 В.

Итак, если вы правильно провели все действия, описанные в соответствующих алгоритмах, вполне вероятно, что вы снова стали владельцем исправного пакета аккумуляторов. Нельзя с уверенностью сказать насколько возможен успех, и сколько проработает такой ПА. Но по нашим наблюдениям, большинство пакетов (даже с возрастом до 10 лет) успешно проходят такую «тренировку» и вполне адекватно впоследствии эксплуатируются. В данной статье мы затронули только два типа ПА для приборов SONEL. С другими модификациями ПА ситуация обстоит иначе, ввиду более сложной конструкции пакетов. Возможно, что позже мы их также отдельно рассмотрим.

Начальник технического департамента СОНЭЛ В. Барчук

Начальник сервисного центра СОНЭЛ А. Сидоров
