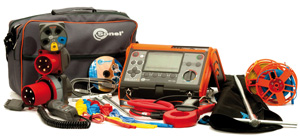

Измеритель параметров электробезопасности электроустановок MPI-520 с набором стандартных и дополнительных аксессуаров.
В процессе проведения измерений в электрической сети очень удобно использовать аксессуары из стандартной комплектации измерителей, которые заканчиваются сетевой вилкой UNI-SHUKO. Благодаря этому выполнение измерений максимально упрощается. Необходимо лишь подключиться к сети и провести измерения. Например, при использовании измерителя параметров MPI-520 и адаптера WS-03, Вы можете запустить измерение, а также сохранить полученный результат в памяти прибора нажатием пары кнопок на адаптере.
Решающее влияние на процесс проведения измерений и затраченное на них время, оказывает используемое при измерениях оборудование.
Основным преимуществом измерительных приборов SONEL является их технические характеристики, простота и удобство использования. Совместно с приборами всегда используются аксессуары и провода, которые соединяют измеритель с объектом измерений и влияют на функциональность прибора.
Компания SONEL S.A., ведущий польский производитель измерительного оборудования, в течение многих лет не только постоянно улучшает конструкцию производимых измерителей, но также совершенствует аксессуары, применяя оригинальные решения, чтобы повысить их надежность и качество, и обеспечить необходимую безопасность при проведении измерений. Основной концепцией является принцип, в соответствии с которым в стандартную комплектацию с прибором входят все основные принадлежности, необходимые для проведения измерений. При этом всегда могут быть заказаны дополнительные аксессуары, которые будут упрощать эксплуатацию измерителей.
Вы можете это прекрасно увидеть на примере измерителя параметров электробезопасности электроустановок MPI-520. Совместно с прибором поставляется стандартный комплект измерительных проводов высокого качества с двойной силиконовой изоляцией и оканчивающихся разъемами «банан» стандартного размера. Соединение разъема и провода сделано из гибкого перехода, что значительно увеличивает срок службы провода. Измерительный наконечник провода надежно защищен пластиком, что обеспечивает дополнительную защиту пользователя, в случае неправильного подключения, и вместе с тем гарантирует надежный электрический контакт за счет подпружиненного гнезда разъема.
Провод измерительный с разъемом «банан».
Подключение проводов к исследуемой электросети осуществляется с помощью острых зондов с разъемом «банан», которые имеют специальную конструкцию, предотвращающую потенциально опасное скольжение пальцев по поверхности зонда.
Зонд острый с разъемом «банан»
С использованием адаптера WS-03 проведение измерений значительно упрощается за счет запуска измерения и сохранения результата нажатием двух кнопок на адаптере одним пальцем.
Адаптер WS-03
При проведении измерений в трехфазной сети 16 A, 32 A и 63 А, весьма полезно применять соединители электрические — адаптеры AGT-16P, AGT-32P, AGT-63P.
Соединители электрические — адаптеры серии AGT.
Конструкция, как видно на фотографии, позволяет использовать их с любым прибором для измерения петли короткого замыкания, параметров УЗО, сопротивления электроизоляции или даже с указателем чередования фаз серии TKF.
Применение соединителя электрического — адаптера серии AGT
Абсолютно уникальные на рынке адаптеры AUTO-ISO позволяют провести измерения сопротивления электроизоляции 3-х, 4-х, пяти жильного кабеля без необходимости ручного выбора пары. С одной стороны адаптер подключается к измерителю, с другой, с использованием зажимов «Крокодил», подключается к жилам кабеля (в зависимости от объекта к трем, четырем или всем пяти). Вся необходимая последовательность измерений проводится полностью автоматически под управлением со стороны измерителя.
Адаптер AUTO-ISO 1000C подключенный к измерителю MPI-520
Проверить параметры устройства защитного отключения (УЗО), не установленного в электроустановку, возможно с использованием адаптера TWR-1 (TWR-1J).Для этого УЗО монтируется на адаптере, подключенном к любому измерителю имеющему функцию измерения параметров УЗО. Это позволяет определить пригодность УЗО к эксплуатации до момента его установки в электросеть.
Адаптер TWR-1J подключенный к измерителю MPI-520
Выполнение некоторых измерений часто требует надежного контакта с использованием специальных зажимов «крокодил». Для измерения малых сопротивлений с использованием микроомметров применяются, в зависимости от объекта, зажим «крокодил» изолированный Кельвина, зажим «струбцина» Кельвина с двухпроводным кабелем или 4 обычных зажима «крокодил». В случае очень малых значений сопротивлений используется зонд Кельвина двухконтактный.
Зажим «Крокодил» изолированный Кельвина

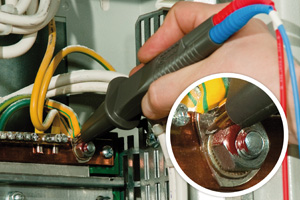

Зонд Кельвина двухконтактный
Зажим струбцина Кельвина с двухпроводным кабелем
Также, в случае измерения очень малых значений сопротивления петли короткого замыкания используются зажимы «крокодил» изолированные Кельвина и кабель двухпроводный 3 м, что позволяет проводить измерения в различных условиях. В отсутствии «крокодилов» можно использовать зонды Кельвина одноконтактные.
Зонд Кельвина одноконтактный

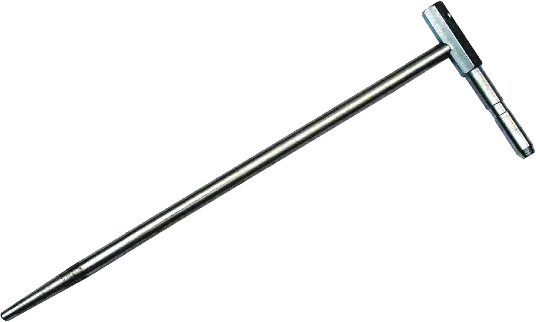

При измерениях сопротивления заземления часто необходимо уменьшить сопротивление измерительных зондов. В стандартной комплектации измерители оснащены зондами измерительными для забивки в грунт 30 см . При необходимости можно отдельно заказать более длинные зонды 80 см и футляр для переноски соответствующего размера. Дополнительно можно использовать измерительные клещи, которые позволяют измерить сопротивление отдельных заземлителей без разрыва контура заземления.
Набор клещей для использования с измерителем сопротивления заземляющих устройств MRU-200
Измерительные провода 25 м и 50 м на катушке с разъемами «банан»
Провода, используемые при измерении сопротивления заземления, из-за большой длины (25 м, 50м), намотаны на катушки изготовленные из материала, устойчивого к отрицательным температурам и деформациям. Встроенная в катушку ручка позволяет быстро размотать провод и также быстро его свернуть. Подключение провода к заземляющему устройству осуществляется с использованием зажима «крокодил» или зажима специального «струбцина» с разъемом «банан», который обеспечивает надежный контакт.
Зажим специальный «струбцина» с разъемом «банан»
Ассортимент аксессуаров замыкает серия футляров для переноски измерителей SONEL, которая содержит различные внутренние отделения и карманы, что позволяет переносить не только сами измерители, но также дополнительные аксессуары и документы. Каждый футляр имеет внутренний отсек, размеры которого вы можете менять под свои нужды.
Футляр для переноски MRU-200 с аксессуарами
Футляры для переноски измерителей SONEL и аксессуаров
Магистр-инженер
Грегорош Ясинский
SONEL S.A.
|
