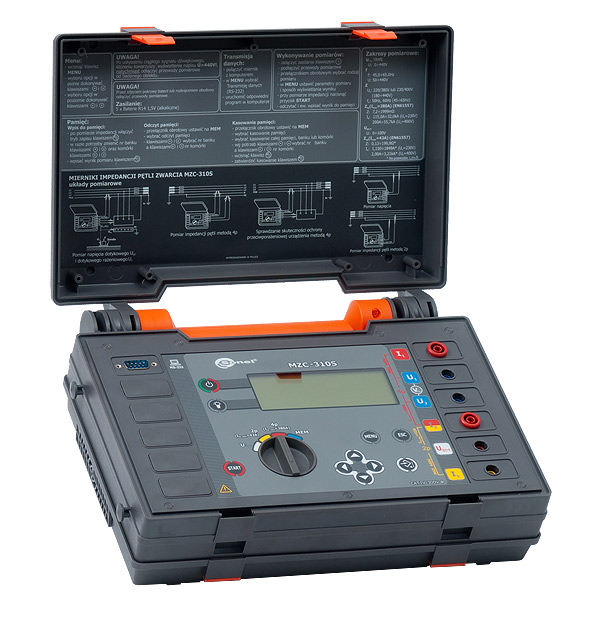

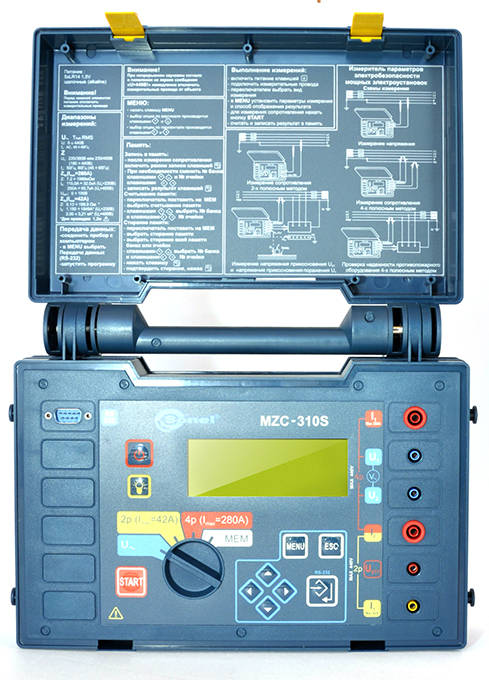

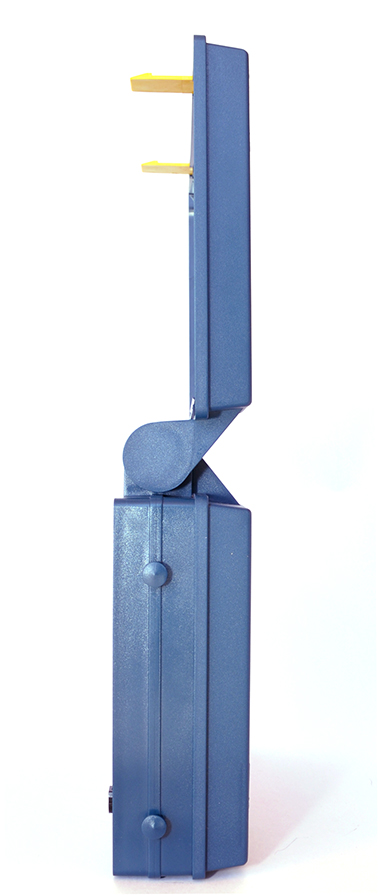

MZC-310S Измеритель параметров электробезопасности мощных электроустановок



Функциональные возможности

  • диапазон измерения согласно ГОСТ Р 54127-3-2011 от 7,2 мОм (с разрешением 0,1 мОм);
  • измерение полного, активного и реактивного сопротивления;
  • измерение в цепях «фаза-нуль», «фаза-защитный проводник», «фаза-фаза»;
  • вычисление ожидаемого тока короткого замыкания;
  • измерение в сетях с номинальным напряжением 220/380 В, 230/400 В;
  • измерение напряжения прикосновения и поражающего напряжения прикосновения (с резистором 1 кОм);
  • измерение напряжения переменного тока до 440 В;
  • сохранение результатов измерений в память;
  • передача данных на ПК с использованием кабеля последовательного интерфейса RS-232;
  • совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.

Стандартная комплектация:

  Количество Индекс
Зажим «Крокодил» изолированный Кельвина К06 2 WAKROKELK06
Зажим «Крокодил» изолированный черный K03 4 WAKROBL30K03
Зонд Кельвина одноконтактный 2 WASONSPGB1
Зонд острый с разъемом «банан» желтый 1 WASONYEOGB1
Зонд острый с разъемом «банан» черный 1 WASONBLOGB1
Кабель двухпроводный 3 м U1/I1 1 WAPRZ003DZBBU1I1
Кабель двухпроводный 3 м U2/I2 1 WAPRZ003DZBBU2I2
Кабель последовательного интерфейса RS-232 1 WAPRZRS232
Провод измерительный 1,2 м с разъёмами «банан» чёрный 1 WAPRZ1X2BLBB
Провод измерительный 1,2 м с разъемами «банан» желтый 1 WAPRZ1X2YEBB
Ремни «Свободные руки» 1 WAPOZSZE1
Футляр L1 1 WAFUTL1

Дополнительная комплектация:

  Индекс
NZ-1 Набор отверток WNZ1
NZ-2 Набор отверток WNZ2
Адаптер AGT-63P WAADAAGT63P
Адаптер AGT-16C WAADAAGT16C
Адаптер AGT-16P WAADAAGT16P
Адаптер AGT-16T WAADAAGT16T
Адаптер AGT-32C WAADAAGT32C
Адаптер AGT-32P WAADAAGT32P
Адаптер AGT-32T WAADAAGT32T
Зажим «струбцина» Кельвина с двухпроводным кабелем WAZACKEL1
Зонд Кельвина двухконтактный усиленный WASONKEL20GB2
Зонд острый с разъемом «банан» красный 11 кВ WASONREOGB11
Зонд острый с разъемом «банан» складной SP-2M WASONSP2M
Комплект измерительных разъемов для фазных и нулевых шин AR-468 WAADAR468RU
Провод измерительный 10 м с разъемами «банан» желтый WAPRZ010YEBB
Провод измерительный 20 м с разъемами «банан» желтый WAPRZ020YEBB
Провод измерительный 20 м с разъемами «банан» красный WAPRZ020REBB
Провод измерительный 5 м с разъемами «банан» желтый WAPRZ005YEBB
Ремень для переноски прибора M1 WAPOZSZE4
Футляр L2 WAFUTL2
Все аксессуары

Назначение и область применения:

MZC-310S  — это переносной измеритель, производящий расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания. В основе измерения лежит метод падения напряжения (искусственное короткое замыкание), что позволяет проводить работы под напряжением без дополнительного источника питания. Прибор рекомендован для проведения измерений в сетях и электроустановках зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение (измерение полного сопротивления петли короткого замыкания является необходимым требованием действующих нормативных документов). На основании показаний прибора можно выбрать уставку электромагнитного расцепителя автоматического выключателя или номинальный ток плавкой вставки.

Наличие 4-х проводной схемы (током до 280А) обеспечивает высокую точность измерений с разрешением от 0,1 мОм, что необходимо при работах в непосредственной близости от источника питания или на мощных электроустановках (автоматические выключатели с номинальным током более 200 А).

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.




Развернуть таблицу сравнения



Измерение TC-20 MZC-304 MZC-310S
ZL-N + + +
ZL-PE + +
ZL-L + +
ZL-PE RCD + -
Iкз  + + +
Uном, В  220/380
230/400
240/415
220/380
230/400
240/415
220/380
230/400
Zизм, Ом — минимальное измеряемое
сопротивление согласно ГОСТ Р МЭК 61557-3
 0,24 0,13 0,0072
Rcont  - + -
Рабочая температура -20...50 °C 0...50 °C 0...40 °C
Память/ПК  +/-
сохранение результата
последнего измерения
+/+ +/+
Интерфейс OR-1 (USB) V2 RS-232
  • ZL-N – измерение полного сопротивления петли фаза-ноль
  • ZL-PE - измерение полного сопротивления петли фаза-защитное заземление
  • ZL-L - измерение полного сопротивления петли фаза-фаза
  • ZL-PE RCD - измерение полного сопротивления петли фаза-защитное заземление без срабатывания УЗО (используется для УЗО с номиналами 10 мА и 30 мА)
  • RL-N – измерение активной составляющей сопротивления петли фаза-ноль
  • RL-PE - измерение активной составляющей сопротивления петли фаза-защитное заземление
  • RL-L - измерение активной составляющей сопротивления петли фаза-фаза
  • Iкз - величина ожидаемого тока короткого замыкания. Расчитывается на основании измеренного сопротивления
  • Uном, В - номинальное напряжение электроустановки
  • Zизм, Ом - минимальное измеряемое сопротивление согласно ГОСТ Р МЭК 61557 и IEC 61557
  • Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)



Дополнительные виды:

TM-2501

Гарантия: 36 месяцев
Номер в Госреестре: 32498-11
Класс защиты: IV 300 В согласно ГОСТ IEC 61010-1-2014
Температурный диапазон: 0...+40 °С
Габариты ШxВxГ: 295×95×222 мм
Масса: 2,2 кг
Индекс: WMRUMZC310
