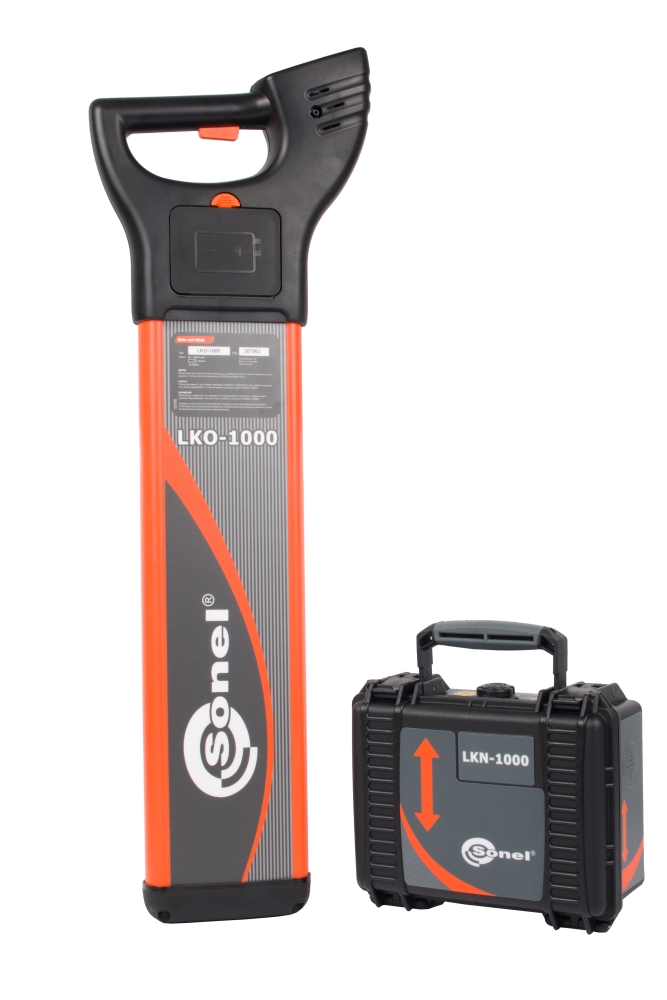

LKZ-1000 Трассопоисковая система |
|
|
|
Функциональные возможности:
- пассивный или активный режимы поиска кабельных линий, систем тепло-, водо- и газоснабжения;
- три вида пассивного режима (без генератора): напряжение, радио, автоматический;
- три вида активного режима (8кГц и 33кГц): гальванический, индукционный или с использованием клещей;
- определение маршрута неметаллических труб (например, пластиковых) с помощью трассопоискового кабеля или зонда NAD-1;
- определение глубины залегания объектов до 3 метров;
- регулировка мощности выходного сигнала до 10 Вт;
- функция предупреждения о близости обнаруженного кабеля.
|
|
Назначение и область применения:
Трассопоисковая система LKZ-1000 необходима для поиска кабельных линий, элементов тепло-, водо- и газоснабжения. Комплект точно определяет глубину до 3м и направление трассы коммуникаций. Различные режимы позволяют работать на линиях под напряжением, а также определить маршрут неметаллических труб с помощью трассопоискового кабеля до 80м или зонда NAD-1.

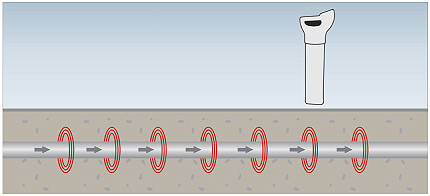

1. Напряжение (пассивный) 50 Гц или 60 Гц – позволяет определять кабели и проводники под напряжением
 |

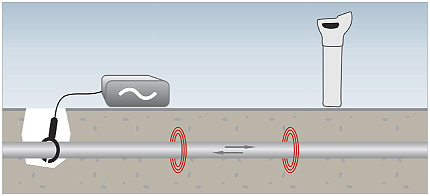

5. Подключение к объектам с помощью передающих клещей N-2
(бесконтактное подключение) без снятия напряжения. Максимальный диаметр обхвата - 100 мм
 |

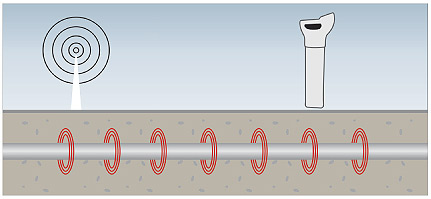

2. Радио (пассивный) – позволяет определять проводники и кабели с частотой излучаемого сигнала 15-30 кГц

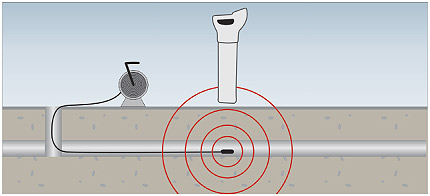

 | 6. Подключение с помощью трассопоисковых кабелей и зондов для более точного определения трассы и глубины залегания. Возможность обнаружения непроводящих коммуникаций (пластиковые трубы)
|

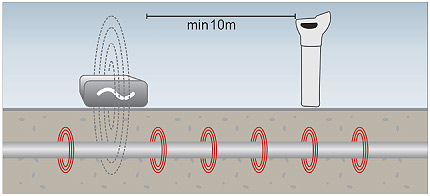

3. Индукционный режим (8 кГц или 33 кГц) – бесконтактное подключение, все что нужно – установить генератор над объектом. Наведение сигнала за счет встроенной антенны в корпусе генератора.

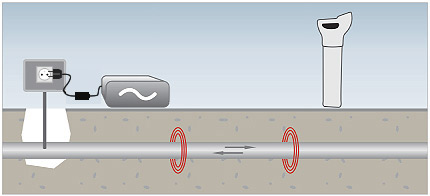

 | 7. Подключение к стандартной розетке с помощью разделительного адаптера (под напряжением до 230В)
 |

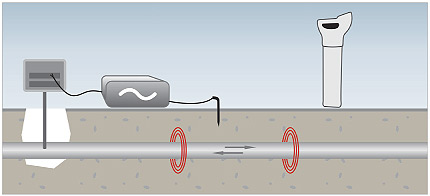

4. Непосредственное подключение (8 кГц или 33 кГц) – подключение генератора к объекту трассировки (объект без напряжения)
 | |
Дополнительные виды
Видео руководство
| |
| Класс защиты: IP54, IP67 |
| Габариты ШxВxГ: LKO-1000: 760×250×85 мм; LKN-1000: 280×260×180 мм |
| Масса: LKO-1000: 2,7 кг; LKN-1000: 2,95 кг |
Индекс: WMXXLKZ1000
|
