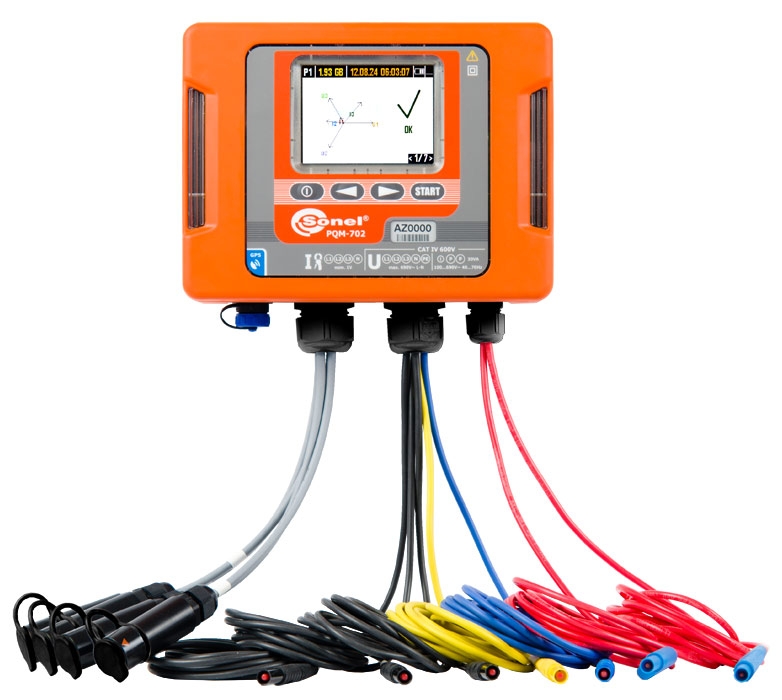

PQM-702 Анализатор параметров качества электрической энергии


Функциональные возможности:

  • полное соответствие классу А;
  • регистрация сигналов управления;
  • GPS модуль для синхронизации времени;
  • GSM модуль и беспроводной адаптер OR-1 для обмена данными (настройки, управление, считывание данных);
  • встроенный блок питания с широким диапазоном номинальных входных напряжений 90…760 В переменного или постоянного тока;
  • работа от внутреннего аккумулятора при отключении питания;
  • одновременная регистрация двух массивов данных (работа по стандарту и пользовательские настройки);
  • степень защиты корпуса IP65;
  • автоматическое формирование протоколов регистрации.

Измерение и регистрация:

  • напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
  • силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А), клещи C-4 (1000 A) и клещи C-6 (10 A), C-7 (100 А).
  • коэффициента пиковых значений напряжения и тока;
  • частоты от 40 Гц до 70 Гц;
  • мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
  • энергии: активной (EP), реактивной (EQ), полной (ES);
  • коэффициента мощности cosφ, tgφ;
  • коэффициента гармонических потерь (К-фактор);
  • до 50-й гармоники напряжения и тока;
  • интергармоники напряжения и тока;
  • суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
  • кратковременной и длительной дозы фликера PSTи PLT;
  • несимметрия напряжения и тока;
  • перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
  • осциллограмм тока и напряжения для каждого периода усреднения.
Программное обеспечение SONEL Analysis 4:
  • возможность настройки измерителя с ГОСТ 32144-2013 и формирования протокола измерений согласно ГОСТ 33073-2014;
  • возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти;
  • установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети;
  • установка параметров трансформаторов напряжения и/или тока;
  • выбор периода усреднения;
  • расписание запуска и остановки регистрации;

Назначение и область применения:

PQM-702 разработан для проведения регистрации и анализа параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц, согласно ГОСТ 32144-2013. Прибор соответствует ГОСТ 30804.30-2013 (класс А) и ГОСТ 30804.4.7-2013. Программное обеспечение Sonel Analysis позволяет быстро произвести настройку прибора и сформировать отчет рекомендованный ГОСТ 33073-2014.
PQM-702 адаптирован для работы в сложных погодных условиях: диапазон температур от -20° до +55°С. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного нагревателя. Степень защиты корпуса соответствует IP65. Анализатор может непрерывно работать, питаясь от тестируемой сети переменного напряжения. В случае отключения внешнего питания, работа измерителя поддерживается от внутренней аккумуляторной батареи.



Развернуть таблицу сравнения
  PQM‑700 PQM‑702 PQM‑703 PQM‑710 PQM‑711
Измерительный класс согласно ГОСТ 30804.30-2013 S А А А А
Количество входов напряжения 4 (L1,L2, L3, N) 5(L1,L2, L3, N, PE) 5(L1,L2, L3, N, PE) 5(L1,L2, L3, N, PE) 5(L1,L2, L3, N, PE)
Количество входов тока 4 (L1,L2, L3, N) 4 (L1,L2, L3, N) 4 (L1,L2, L3, N) 4 (L1,L2, L3, N) 4 (L1,L2, L3, N)
Память 2Гб (макс 32Гб) 8Гб (макс 32Гб) 8Гб (макс 32Гб) 8Гб (макс 32Гб) 8Гб (макс 32Гб)
Встроенный нагреватель + + + + +
Переходные процессы (частоты дискретизации 10МГц) - - + - +
Встроенный блок питания с номинальным напряжением переменного и постоянного тока, В 90…460 90…760 90…760 90…760 90…760
Встроенный аккумулятор (Li-ion 4.5 А ч) + + + + +
Время работы от аккумулятора, ч 6 2 2 2 2
Дисплей - ЖК-цветной ЖК-цветной ЖК-цветной, планшет ЖК-цветной, планшет
Интерфейс USB USB, OR-1, GSM USB, OR-1, GSM USB, Wi-Fi, GSM USB, Wi-Fi, GSM
Рабочая температура, °C -20…+55 -20…+55 -20…+55 -20…+55 -20…+55
Степень защиты корпуса IP65 IP65 IP65 IP65 IP65
Габаритные размеры, мм 200х180х77 200х180х77 200х180х77 200х180х77 200х180х77
Масса, кг 1,6 1,6 1,6 1,6 1,6


Дополнительные виды:

PQM PQM PQM PQM

Видео руководство:







Номер в Госреестре: 57276-14
Класс защиты: IV 600 В
Температурный диапазон: -20°C...+55°C
Габариты ШxВxГ: 200x180x77 мм
Масса: 1,6 кг
Индекс: WMRUPQM702
