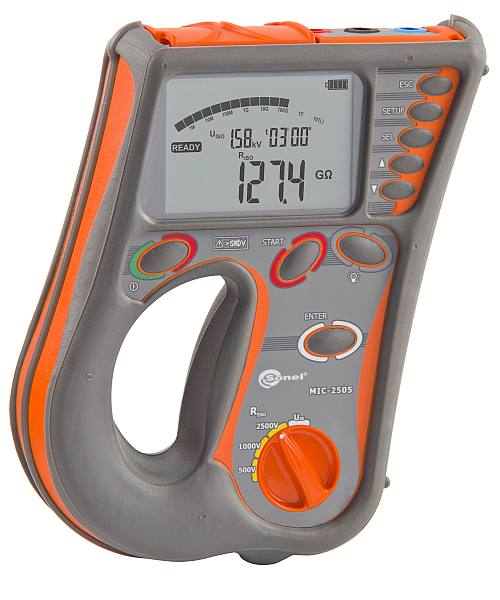

MIC-2505 Измеритель параметров электроизоляции |
|
|
|
ПРИБОР СНЯТ С ПРОИЗВОДСТВА, ЗАМЕНА НА TM-2501
Функциональные возможности:
- измерительное напряжение до 2500 В: стандартные величины 500 В, 1000 В, 2500 В;
- измерение сопротивления изоляции до 2000 Гом (2 ТОм);
- вычисление коэффициентов абсорбции и поляризации;
- индикация измеряемого сопротивления и тока утечки;
- автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
- измерение напряжения переменного и постоянного тока до 600 В;
|
|
Назначение и область применения:
MIC-2505 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока (три стандартных значения — 500 В, 1000 В и 2500 В), а диапазон измеряемого сопротивления ограничен величиной в 2000 ГОм. Автоматический расчет коэффициентов абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.
Развернуть таблицу сравнения
| Измерение |
MIC-10 |
MIC-30 |
TM-2501 |
MIC-2505 |
MIC-2510 |
| Напряжение |
1000В:
50В, 100В, 250В, 500В, 1000В |
1000В:
50...1000В шаг 10В |
2500В:
100...2500В шаг 100В |
2500В:
500В, 1000В, 2500В |
2500В:
50...2500В шаг 10В |
| Сопротивление |
10ГОм |
100 ГОм |
1000 ГОм |
2000 ГОм |
2000 ГОм |
| Коэффициенты |
- |
Каб/Кпол |
Каб/Кпол |
Каб/Кпол |
Каб/Кпол |
| Ток утечки |
- |
+ |
+ |
+ |
+ |
| Rcont |
+ |
+ |
+ |
- |
+ |
| Емкость |
+ |
+ |
- |
- |
+ |
| Разрядка емкости кабеля |
+ |
+ |
+ |
+ |
+ |
| Напряжение постоянное/переменное |
+ |
+ |
+ |
+ |
+ |
| AutoISO/Адаптеры |
- |
Адаптер WS-04 |
- |
- |
AutoISO-2500 |
| Рабочая температура |
-10...50 °C |
-10...50 °C |
-20...50 °C |
-10...40 °C |
-10...40 °C |
| Температура окр. среды |
- |
- |
- |
- |
+
Зонд ST-1 |
| Память/ПК |
- |
+
OR-1 (USB) V2 |
+
USB |
-
USB |
+
USB или OR-1 |
| Питание (работа) от сети 220В |
- |
- |
+ |
- |
- |
| Питание (работа) от внешнего аккумулятора |
- |
- |
+ |
- |
- |
- Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегаомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегаомметра (R15): Кабс = R60/R15
- Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегаомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегаомметра (R60): Кпол = R600/R60
- Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
- Rcont – Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200мА разрешением 0,01 Ом
Дополнительные виды
| |
| Гарантия: 36 месяцев |
| Номер в Госреестре: 49421-12 |
| Класс защиты: IV 600 В (III 1000 В) согласно ГОСТ IEC 61010-1-2014, IP54 |
| Температурный диапазон: -10...+40 °C |
| Габариты ШxВxГ: 260×190×60 мм |
| Масса: около 1,2 кг |
Индекс: WMRUMIC2505
|
