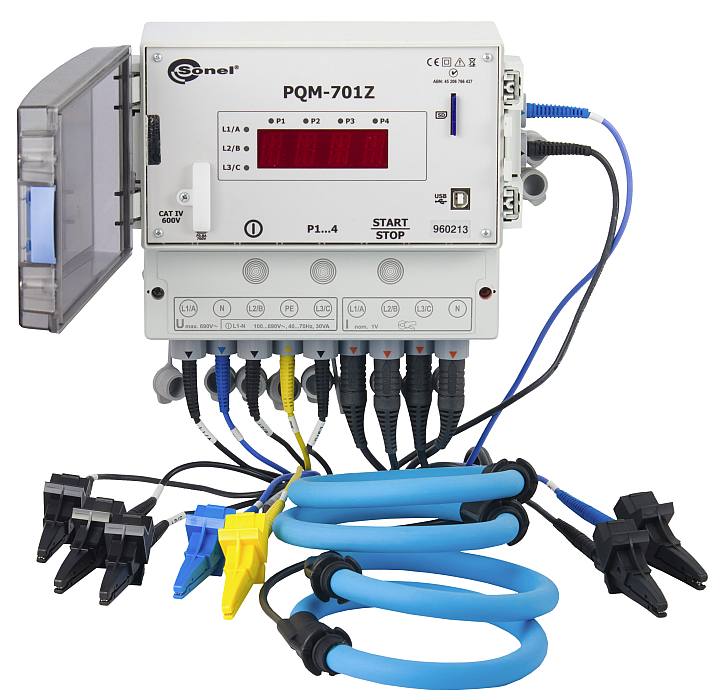

PQM-701Z Анализатор параметров качества электрической энергии |
|
|
|
Основные характеристики:
- автоматическое формирование протоколов параметров качества электрической энергии;
Измерение и регистрация:
-
напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов, отвечают требованиям ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008) класс А. Минимального,
максимального, среднего и мгновенных значений напряжения. Возможно
совместное использование с трансформаторами напряжения;
- силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных
входа).
- Минимального, максимального, среднего и мгновенных значений силы
тока. Возможно совместное использование с трансформаторами тока.
Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата),
клещи C-4 (1000 A AC) и клещи C-6 (10 A AC).
- коэффициента пиковых значений напряжения и тока;
- частоты от 40 Гц до 70 Гц (отвечает требованиям EN 61000-4-30 Класс А);
- мощности: активной (P), реактивной (Q), мощности искажений (D),
полной (S);
- энергии: активной (EP), реактивной (EQ), полной (ES);
- коэффициента мощности cosφ, tgφ;
- коэффициента гармонических потерь (К-фактор);
- до 50-й гармоники напряжения и тока (удовлетворяет требованиям EN61000-4-7 Класс I);
- суммарного коэффициента гармонических составляющих напряжения
THD U и THD I;
- кратковременной и длительной дозы фликера PST и PLT;
- несимметрии по току и напряжению;
- перенапряжений, провалов, прерываний с возможностью сохранения
осциллограмм (удовлетворяет требованиям EN 61000-4-30 Класс А);
- осциллограмм тока и напряжения для каждого периода усреднения.
Программное обеспечение:
Программное обеспечение SONEL Analysis — приложение необходимое для настройки и анализа данных регистрации PQM-701.
Конфигурация анализатора:
- Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
- Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
- Установка параметров трансформаторов напряжения и/или тока.
- Выбор периода усреднения.
- Расписание запуска и остановки регистрации.
- Установка типа токоизмерительных клещей.
- Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.
- Режим измерения в реальном времени
- Широкий набор настроек представления и анализа (отчетов) данных регистрации.
|
|
Развернуть таблицу сравнения
| Параметр |
PQM-700 |
PQM-701 |
PQM-701Z |
PQM-702 |
PQM-703 |
PQM-710 |
PQM-711 |
| Степень защиты корпуса |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
| Встроенный подогрев |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
| Дисплей |
- |
Сегментированный светодиодный |
Сегментированный светодиодный |
ЖК-цветной
320x240, 3.5 дюйма |
ЖК-цветной
320x240, 3.5 дюйма |
ЖК-цветной
320x240, 3.5 дюйма |
ЖК-цветной
320x240, 3.5 дюйма |
| Количество входов напряжения |
4 (L1, L2, L3, N) |
5 (L1, L2, L3, N. PE) |
5 (L1, L2, L3, N. PE) |
5 (L1, L2, L3, N. PE) |
5 (L1, L2, L3, N. PE) |
5 (L1, L2, L3, N. PE) |
5 (L1, L2, L3, N. PE) |
| Количество входов тока |
4 (L1, L2, L3, N) |
4 (L1, L2, L3, N) |
4 (L1, L2, L3, N) |
4 (L1, L2, L3, N) |
4 (L1, L2, L3, N) |
4 (L1, L2, L3, N) |
4 (L1, L2, L3, N) |
| Аккумулятор |
Li-ion 4,5 А∙ч |
Li-ion 6,9 А∙ч |
Li-ion 6,9 А∙ч |
Li-ion 4,5 А∙ч |
Li-ion 4,5 А∙ч |
Li-ion 4,5 А∙ч |
Li-ion 4,5 А∙ч |
| Время работы с аккумуляторным питанием |
до 6 часов |
до 5 часов |
до 5 часов |
до 6 часов |
до 2 часов |
до 2 часов |
до 2 часов |
| Вход питания/зарядка |
отдельный вход |
подключение к разъемам L1 – N |
отдельный вход |
отдельный вход |
отдельный вход |
отдельный вход |
отдельный вход |
| Интерфейсы |
- USB, 921,6 Кбит/c, оптически изолированный
|
- USB, 921,6 Кбит/c, оптически изолированный;
- встроенный радиомодуль 433 МГц, 57,6 Кбит/c
|
- USB, 921,6 Кбит/c, оптически изолированный;
- встроенный радиомодуль 433 МГц, 57,6 Кбит/c
|
- USB, 921,6 Кбит/c, оптически изолированный;
- встроенный радиомодуль 433 МГц, 57,6 Кбит/c;
- встроенный GSM модем 5,76 / 7,2 Мбит/c
|
- USB, 921,6 Кбит/c, оптически изолированный;
- встроенный радиомодуль 433 МГц, 57,6 Кбит/c;
- встроенный GSM модем 5,76 / 7,2 Мбит/c
|
- USB, 921,6 Кбит/c, оптически изолированный;
- Wi-Fi;
- встроенный GSM модем 5,76 / 7,2 Мбит/c
|
- USB, 921,6 Кбит/c, оптически изолированный;
- Wi-Fi;
- встроенный GSM модем 5,76 / 7,2 Мбит/c
|
| Встроенный GPS-приемник |
- |
- |
- |
+ |
+ |
+ |
+ |
| Память |
microSD 2 Гб, поддержка карт до 8 Гб |
SD карта 2 Гб |
SD карта 2 Гб |
встроенная - 8 Гб, расширение до 32 Гб |
встроенная - 8 Гб, расширение до 32 Гб |
встроенная - 8 Гб, расширение до 32 Гб |
встроенная - 8 Гб, расширение до 32 Гб |
| Класс защиты |
IV 300V |
III 1000V/IV 600V |
III 1000V/IV 600V |
IV 600V |
IV 600V |
IV 600V |
IV 600V |
| Габаритные размеры, мм |
200x180x77 |
243x218x122 |
243x218x122 |
200x180x77 |
200x180x77 |
200x180x77 |
200x180x77 |
| Масса, кг |
1,6 |
2,1 |
2,1 |
1,6 |
1,6 |
1,6 |
1,6 |
| Класс анализатора |
S (нет интергармоник, GPS) |
A (нет интергармоник, GPS) |
A (нет интергармоник, GPS) |
A |
A,
регистрация переходных процессов |
A |
A,
регистрация переходных процессов |
Назначение и область применения:
PQM-701Z разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008)) и ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002)), ГОСТ 32144-2013 (ГОСТ Р 54149-2010).
PQM-701Z адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.
Встроенный нагреватель автоматически активируется при температуре окружающей среды близкой к 0°C для предотвращения замерзания прибора при отрицательных температурах. Питание нагревателя осуществляется от испытуемой сети или стороннего источника питания. Входы питания выведены отдельно от измерительных входов. Потребляемая мощность около 10 Вт.
В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.
| |
| Гарантия: 36 месяцев |
| Номер в Госреестре: 57276-14 |
| Класс защиты: III 1000V/IV 600V, согласно PN-EN 61010-1, IP65 |
| Температурный диапазон: -20 °C…+55 °C |
| Габариты ШxВxГ: 235×218×122 мм |
| Масса: около 2,1 кг |
Индекс: WMRUPQM701Z
|
