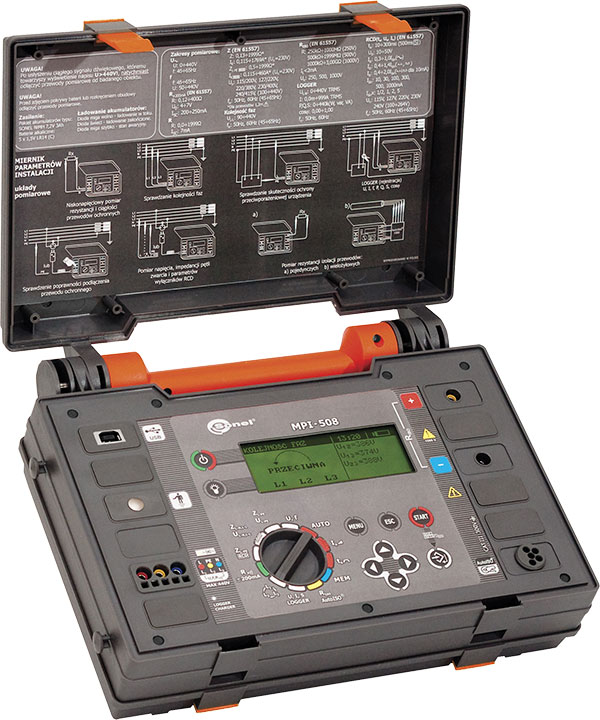

MPI-508 Измеритель параметров электробезопасности электроустановок |
|
|
|
Основные характеристики:
Измерители параметров электробезопасности электроустановок MPI-508 предназначены для измерения:
- действующего значения фазного и междуфазного напряжения переменного тока;
- частоты переменного тока
- полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
- полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
- силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
- силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
- силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
- времени отключения сети при срабатывании УЗО;
- сопротивления защитного заземления;
- напряжения прикосновения относительно номинального дифференциального тока;
- напряжения переменного тока помех;
- сопротивления защитных проводников;
- электрического сопротивления малым током;
- сопротивления электроизоляции.
- измерения и регистрации переменного тока и напряжения, частоты, мощности (полной, активной, реактивной), а также cosφ
Для вычисления:
- активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
- силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
Для контроля:
- целостности (наличия) нулевого и защитного проводников (до начала измерений).
Для проверки:
- последовательности чередования фаз и перекоса фаз по напряжению.
Для запоминания и передачи в компьютер:
- данных измерений и вычислений;
|
|
Развернуть таблицу сравнения
| Измерение |
MPI-502 |
MPI-505 |
MPI-508 |
MPI-520 |
MPI-525 |
MPI-530 |
MPI-530-IT |
| Измерение параметров петли «фаза-нуль» |
ZL-N, L-PE, L-L, L-PE RCD |
ZL-N, L-PE, L-L, L-PE RCD |
ZL-N, L-PE, L-L, L-PE RCD |
ZL-N, L-PE, L-L, L-PE RCD |
ZL-N, L-PE, L-L, L-PE RCD |
ZL-N, L-PE, L-L, L-PE RCD |
ZL-N, L-PE, L-L, L-PE RCD |
| Измерение параметров УЗО |
AC, A
Режим Auto |
AC, A
Режим Auto |
AC, A
Режим Auto |
AC, A, B
Режим Auto |
AC, A, B
Режим Auto |
AC, A, B
Режим Auto |
AC, A, B
Режим Auto
В сетях IT |
| Rcont |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
| Измерение параметров изоляции |
- |
1000В, 3ГОм |
1000В, 3ГОм
AutoISO-1000A |
1000В, 3ГОм
AutoISO-1000C |
2500В, 10ГОм
Каб, Кпол
AutoISO-2500 |
1000В, 10ГОм
AutoISO-1000C |
1000В, 10ГОм
AutoISO-1000C |
| Измерение параметров заземляющих устройств |
- |
- |
- |
3p |
3p |
3p, 3p+клещи, 4p, ρ, клещи+клещи |
3p, 3p+клещи, 4p, ρ, клещи+клещи |
| U,I,f,Q,P,S,cosφ |
- |
- |
+ |
+ |
- |
+,
гармоники |
+,
гармоники |
| LOGGER |
- |
- |
+ |
- |
- |
+ |
+ |
| Чередование фаз |
- |
+ |
+ |
+ |
+ |
+ |
+ |
Освещенность
(люксметр) |
- |
- |
- |
- |
- |
+
LP1 |
+
LP1 |
| Память/ПК |
+
OR-1 |
+
USB |
+
USB |
+
USB |
+
USB |
+
USB |
+
USB |
- ZL-N – измерение полного сопротивления петли фаза-ноль и расчет тока короткого замыкания
- ZL-PE - измерение полного сопротивления петли фаза-защитное заземление и расчет тока короткого замыкания
- ZL-L - измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания
- ZL-PE RCD - измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания без срабатывания УЗО (используется для номиналов 10 мА и 30 мА)
- Режим Auto измерений параметров УЗО позволяет автоматически измерить все необходимые параметры устройства защитного отключения. Прибор автоматически запускает измерение, необходимый список измеряемых параметров устанавливается пользователем самостоятельно в меню прибора.
- Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)
- 3p – измерение сопротивления заземляющего устройства с использованием трехполюсной схемы измерения
- Клещи+клещи – метод двух клещей позволяет проводить измерения сопротивления ЗУ без использования вспомогательных зондов (токовый и потенциальный). Для проведения измерения необходимо двое клещей: передающие клещи N-1 и измерительные клещи C-3
- U – измерение действующего напряжения сети
- I – измерение тока в сети
- f – измерения частоты сети
- Q – измерение реактивной мощности
- P– измерение активной мощности
- S– измерение полной мощности
- cosφ – измерения коэффициента мощности
- LOGGER – регистратор параметров сети (U,I,f,Q,P,S,cosφ) с заданным интервалом времени (от 1 до 99 секунд). Регистрация производится по одной фазе. Для измерения требуется дополнительная покупка токоизмерительных клещей C-3
Назначение и область применения:
Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.
| |
| Гарантия: 36 месяцев |
| Номер в Госреестре: 44170-10 |
| Класс защиты: III 300 В согласно PN-EN 61010-1, IP54 |
| Температурный диапазон: 0...+ 40 °C |
| Габариты ШxВxГ: 295×95×222 мм |
| Масса: 2,2 кг |
Индекс: WMRUMPI508
|
