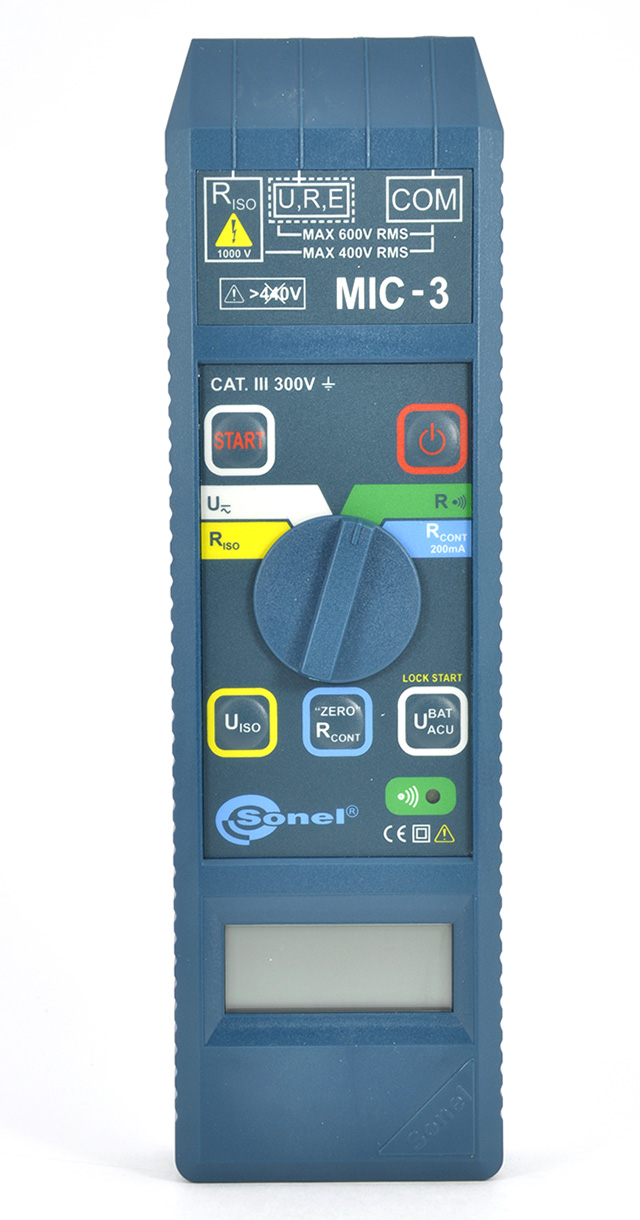

MIC-3 Измеритель сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов |
|
|
|
ПРИБОР СНЯТ С ПРОИЗВОДСТВА, ЗАМЕНА НА MIC-10,TM-2501
Основные характеристики:
- измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом;
- измерение сопротивления изоляции до 3 ГОм тремя измерительными напряжениями — 250, 500 и 1000 В;
- низковольтное измерение активного сопротивления в диапазоне 0...400 Ом;
- саморазряд ёмкости измеренного объекта после окончания измерения;
- автоматический выбор измерительных диапазонов;
- измерение напряжения переменного и постоянного тока;
- контроль целостности электрических цепей;
|
|
Развернуть таблицу сравнения
| Измерение |
MIC-3 |
MIC-10 |
MIC-30 |
MIC-2500 |
MIC-2505 |
MIC-2510 |
MIC-5000 |
| Напряжение |
1000В:
250В, 500В, 1000В |
1000В:
50В, 100В, 250В, 500В, 1000В |
1000В:
50...1000В шаг 10В |
2500В:
50...2500В шаг 10В |
2500В:
500В, 1000В, 2500В |
2500В:
50...2500В шаг 10В |
5000В:
250...5000В шаг 50В |
| Сопротивление |
3 ГОм |
10ГОм |
100 ГОм |
1100 ГОм |
2000 ГОм |
2000 ГОм |
5000 ГОм |
| Коэффициенты |
- |
- |
Каб/Кпол |
Каб/Кпол |
Каб/Кпол |
Каб/Кпол |
Каб/Кпол |
| Ток утечки |
- |
- |
+ |
+ |
+ |
+ |
+ |
| Rcont |
+ |
+ |
+ |
- |
- |
+ |
+ |
| Емкость |
- |
+ |
+ |
- |
- |
+ |
- |
| Разрядка емкости кабеля |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
| Напряжение постоянное/переменное |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
| AutoISO/Адаптеры |
- |
- |
Адаптер WS-04 |
- |
- |
AutoISO-2500 |
- |
| Температура окр. среды |
- |
- |
- |
- |
- |
+
Зонд ST-1 |
- |
| Память/ПК |
- |
- |
+
OR-1 |
+
OPTO-RS-232 |
-
USB |
+
USB или OR-1 |
+
RS-232 |
- Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегомметра (R15): Кабс = R60/R15
- Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегомметра (R60): Кпол = R600/R60
- Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
- Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)
Назначение и область применения:
Предназначен для измерения активного сопротивления электроизоляции кабельных линий, проводов, обмоток электродвигателей, трансформаторов и других электроустановок, а также сопротивления соединения проводников присоединения к земле и выравнивания потенциалов, других контактных соединений. Конструкция прибора позволяет проводить измерение активного сопротивления проводников присоединения к земле и выравнивания потенциалов измерительным током не менее 200 мА с разрешением 0,01 Ом.

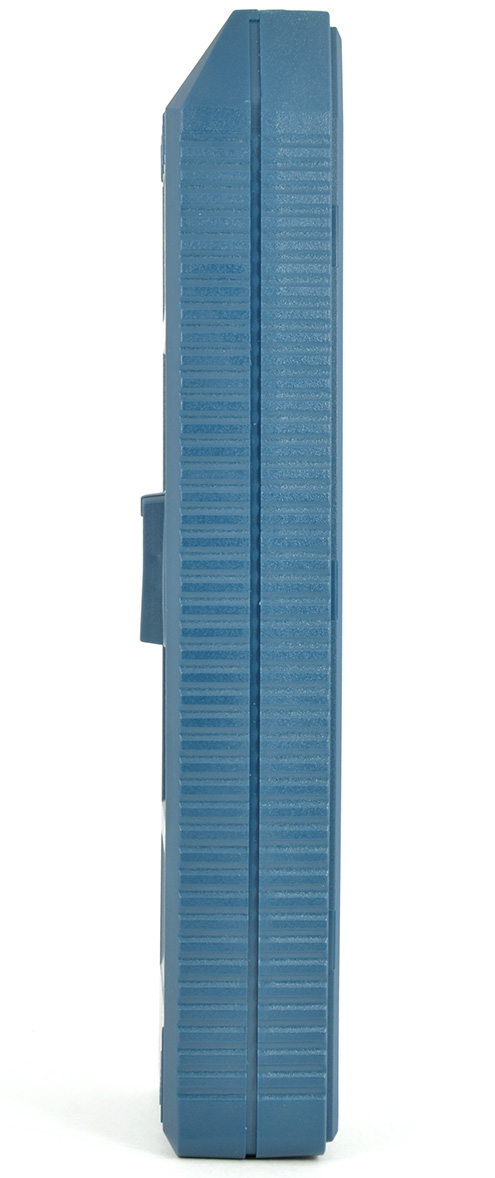

Дополнительные виды:
| |
| Гарантия: 36 месяцев |
| Номер в Госреестре: 26114-03 |
| Класс защиты: III 300 В согласно PN-EN 61010-1, IP40 |
| Температурный диапазон: 0...+ 40 °С |
| Габариты ШxВxГ: 67×230×35 мм |
| Масса: 0,3 кг |
Индекс: WMRUMIC3
|
