Развитию электроэнергетики России сегодня придается государственное значение. Президент России В.В. Путин в сво их выступлениях упрекнул электроэнергетиков в сдерживании экономического роста страны. Президент сослался на данные Минпромэнерго, согласно которым РАО «ЕЭС» не в состоянии выполнить заявки компаний на 50 миллиардов киловаттчасов. По мнению Путина, если бы подключение всех объектов состо ялось, то рост ВВП в год составил бы дополнительно 5%. Важ ной составной частью развития электроэнергетики являются энергосберегающие технологии, в том числе уменьшение по терь электроэнергии при передаче, уменьшение потерь при эксплуатации электроустановок, уменьшение аварийности и сбоев автоматики и другие мероприятия.

Решением части данной задачи является обязательная серти фикация качества электроэнергии (Приказ РАО «ЕЭС России» №703 от 25.10.05 г.), потребовавшая создание принципиально но вых систем контроля качества электроэнергии на основе нового поколения приборов — измерителей параметров качества элект роэнергии. Существующая до введения ГОСТа система монито ринга качества позволяла производителю контролировать толь ко два параметра: отклонения частоты и напряжения.

Согласно новым требованиям ГОСТ 1310997 (введен в действие с 1999 года) регламентируются параметры электроэнергии при заключении договора между производителем электроэнергии и потребителем. Основные параметры качества электроэнергии: отклонения и колебания напряжения, несинусоидальность напряжения, несимметрия трехфазной системы, отклонения частоты, провал напряжения, кратковременная и длительная дозы фликера.

Ненормативные отклонения и колебания частоты сети и напряжения могут привести к сбоям в работе автоматики, обо рудования, увеличению потерь в сетях, преждевременному износу оборудования, браку в производстве, профессиональным заболеваниям и повышенной утомляемости работников пред приятий.

Особый параметр качества электроэнергии — доза флике ра. ГОСТ 1310997 определяет термин «фликер» (мерцание) как восприятие человеком колебаний светового потока источ ников освещения, вызванных колебанием напряжения, однако, все чаще под фликером понимаются и сами эти изменения на пряжения.

Методика измерения фликера определена в ГОСТ 5131741599. Вычисления дозы фликера измерительны ми приборами осуществляется с помощью микропроцессор ных систем, моделирующих реакцию «лампа — глаз — мозг».

Наибольшее влияние фликер оказывает на источники ис кусственного освещения, в то время как другие сетевые устрой ства не столь чувствительны к данным явлениям. Различные лампы поразному ведут себя: люминесцентные лампы в боль шей степени подавляют изменения напряжения, чем лампы на каливания. С целью уменьшения ущерба от фликера (утомляе мость зрения, усталость, профессиональные заболевания) ре комендуется аппарат — источник фликера по возможности под ключать в точке сети, где расчетная мощность короткого замы кания значительно превышает мощность, потребляемую аппа ратом.

Ведущие компании, давно и профессионально проектиру ющие и выпускающие электроизмерительную аппаратуру, уже освоили производство анализаторов и регистраторов парамет ров качества электроэнергии. На основе требований ГОСТа по параметрам качества электроэнергии и типам измерителей — регистраторов, была составлена Таблица № 1.

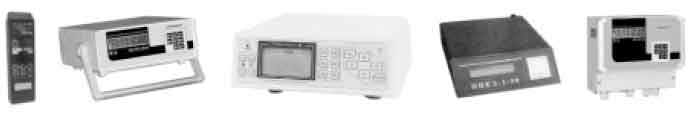

Дополнительные параметры, не предусмотренные ГОСТом, приведены в Таблице № 2: масса, габариты прибора, питание, возможность передачи данных в компьютер и автономной рабо ты, фотографии приборов и их ориентировочная стоимость.

К сожалению, всех параметров приборов привести в рамках данной статьи не представляется возможным, некоторые же пара метры не предоставлены производителями.

Анализ представленных параметров и возможностей приборов предлагается провести по следующим критериям:

• 1. Широта спектра измерений параметров качества эле ктроэнергии. Это возможность охватить максимальный спектр параметров качества. Мы видим из Таблицы № 1, что все параметры качества электроэнергии охватывают, напри мер, приборы «PecypcUF2». Однако потребителю данной про дукции нужно понимать, что за универсальность приходится платить увеличением массы прибора, его габаритов, цены и от сутствием автономного питания (Таблица № 2).
  Большинство приборов из Таблицы № 1 имеют свой набор параметров измерения: практически все измеряют и регистри руют отклонения напряжения, частоту, отклонение частоты. Потребитель имеет возможность выбора необходимого ему прибора, учитывая данные, приведенные в Таблице № 2. Если же речь идет об измерении дозы фликера, то среди всех иссле дуемых приборов только два — «REN700» и «РесурсUF2» про водят измерения данного значения.
• 2. Возможность работать в автономном режиме регист ратора параметров и событий, а также передавать информа цию на компьютер имеют практически все представленные здесь приборы.
  Обращаем Ваше внимание — наличие или отсутствие авто номного питания прибора и программное обеспечение произ водителя. Все приборы, которые питаются от измеряемой сети (от сети), в случае сильного провала либо отключения напря жения неизбежно теряют информацию, и некоторое время не могут производить измерения.
• 3. Внешний вид, удобство в эксплуатации, цена, масса, габариты. Из Таблицы №2 видно, что приборы можно подраз делить на две группа — стационарные и универсальные.
  Стационарные приборы имеют сетевое питание, значитель ную массу и габариты, необходимость специальной подготовки персонала к эксплуатации данного прибора («Ресурс», «ЭРИС»).
  Универсальные приборы («REN700 SONEL») имеют авто номное питание, просты и удобны в эксплуатации, не требуют специальной подготовки персонала. Масса, габариты и цена, соответственно, также невелики.
  Приведенные в настоящей статье данные и краткий ана лиз приборов не претендуют на всеобъемлющее исследова ние, это просто некоторая информация и ее предварительная оценка
