Демонстрационный стенд DB-1 является необходимой частью учебного процесса проведения электрических измерений. Он находит применение в школах, на выставках посвященных электроэнергетике и измерительным приборам, а также в центрах обучения.

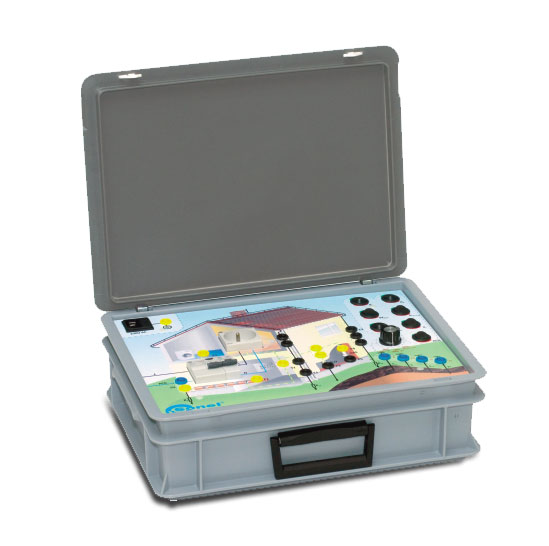

Стенд выполнен в виде переносного пластикового кейса с габаритными размерами 405 x 300 x 140 мм и массой 3,6 кг, оснащен отдельным кабелем питания, вспомогательным проводом «банан»-«банан» 0,7 м, перемычками (4 шт.), инструкцией по эксплуатации и гарантийным талоном.
С его помощью можно имитировать следующие виды измерений:
- измерение полного сопротивления петли короткого замыкания в цепях L-N и L-PE для сетей TT или TN;
- измерение параметров устройств защитного отключения (УЗО) типа AC;
- измерение сопротивления изоляции в цепях L-N и L-PE;
- измерение сопротивления контура заземления;
- измерение сопротивления отдельного заземлителя входящего в контур заземления с использованием клещей;
- измерение сопротивления заземлителей методом двух клещей;
- измерение сопротивления заземлений с использованием приборов для измерений петли замыкания;
- измерение удельного сопротивления грунта (5, 10 и 20 м);
- измерение сопротивления соединений выравнивания потенциалов (металлосвязь);
- измерение переменного напряжения.
Демонстрационный стенд позволяет вводить неисправность в обследуемую цепь. Это осуществляется с помощью переключателей, расположенных на лицевой панели.
Переключатели, имитирующие неисправности в электрической системе объекта.
1) R
E — Высокое сопротивление заземления в точке P2. R
E = 1 kΩ
2) U
B — Превышение допустимого напряжения U
B при измерении параметров УЗО в измерительном гнезде. U
B > 25 В
3) R
ISO(L-PE) — Низкое сопротивление изоляции — замер L-PE. R
ISO(L-PE) = 200 кΩ
4) R
ISO(L-N) — Низкое сопротивление изоляции — замер L-N. R
ISO(L-N) = 100 кω
5) RCD-T
A — Превышено допустимое время срабатывания выключателя дифференциального тока (УЗО).
6) Z
L — Большое сопротивление петли короткого замыкания. Z
L ≈ 6 Ω
7) RCD-I
A — Ток срабатывания УЗО ниже требуемого (поврежден УЗО или слишком большой ток утечки системы). I
A ≈13 мА
