Основные технические характеристики MIC-5000
Сокращение «и.в.» в определении основной погрешности обозначает «измеряемая величина»«е.м.р.» — единица младшего разряда
Измерение сопротивления изоляции
Напряжения измерения задается с интервалом 50 В в диапазоне 250...5000 В.Точность установки напряжения (Robc [Ом] ≥ 1000*UN [В]): -0+10% от установленного значения.
Температурная стабильность напряжения лучше 0,2% / °C
Отсчет времени измерения T1, T2 и T3 для измерения коэффициентов абсорбции и поляризации выбирается в диапазоне 1...600 секунд с точностью ± 1с.
Диапазон измерения: RISOmin = UISOnom/IISOmax … 5,000 TОм (IISOmax = 1мА)
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 250,0...999,9 кОм | 0,1 кОм | ± (3 % и.в. + 20 ед.мл. разряда) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,9 МОм | 0,1 МОм | |
| 1,000...9,999 ГОм | 0,001 ГОм | |
| 10,00...99,99 ГОм | 0,01 ГОм | |
| 100,0...999,9 ГОм | 0,1 ГОм | |
| 1,000…5,000 ТОм | 0,001TОм |
Примечание: Для значения сопротивления изоляции ниже RISOmin не определяется точность измерения по причине работы прибора с ограничением тока преобразователя согласно формулы:
где:
RISOmin – минимальное сопротивление изоляции, измеренное без ограничения тока преобразователя;
UISOnom – номинальное напряжение измерения;
IISOmax – максимальный ток преобразователя (1мА).
Примерные максимальные значения замеренного сопротивления в зависимости от напряжения измерения приведены в таблице. Для прочих напряжений ограничения диапазона можно установить из определения дополнительной погрешности.
| Напряжение | Диапазон измерения |
|---|---|
| 250 В | 400 ГОм |
| 500 В | 800 ГОм |
| 1000 В | 1,60 ТОм |
| 2500 В | 4,00 ТОм |
| 5000 В | 5,00 ТОм |
Внимание:

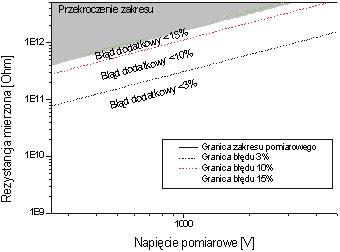

Следует обратить внимание на дополнительные погрешности, показанные на рисунке, следующие из поверхностной утечки измеряемого объекта и физических свойств схем измерения. На рисунке также определено ограничение максимальной измеряемой величины сопротивления в зависимости от напряжения измерения (серое поле).
Дополнительные погрешности
Легенда:
Cлева – измеряемое сопротивление, серое поле – превышение диапазона,
Дополнительная погрешность,
Рамка: граница диапазона измерения, граница погрешности,
Внизу: напряжение измерения
Показания тока утечки
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...Ipmax | Зависит от диапазона | -ΔI-, +ΔI+ |
где:
Ipmax - максимальный ток преобразователя равный 1,2 ± 0,2 мА,
-ΔI-, +ΔI+ - основные погрешности показаний тока, рассчитанные на основании показаний сопротивлений по формулам:
где:
UISO – напряжение измерения
R – отображенное значение сопротивления изоляции
ΔR – основная погрешность измерения сопротивления, определенная для данного измерения
Измерение напряжений
Напряжения постоянного тока
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...600 В | 1В | ± (3 % и. в. + 2 е. м. р.) |
Напряжения переменного тока с частотой 50-60 Гц (синусоидального с содержанием гармоник < 2%)
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...600 В | 1В | ± (3 % и.в. + 2 е. м. р.) |
| Дополнительные технические характеристики | |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | III 300 В согласно PN-EN 61010-1 |
| Категория измерения для гнезд и цепей 5kV | экстраполированная III 5000 В |
| Степень защиты корпуса согласно PN-EN 60529 | IP54 |
| Питание измерителя | блок аккумуляторов типа SONEL NiMH 7,2 В |
| Температура хранения | –20..+60°C |
| Температура рабочая | -10..+40°C |
| Температура номинальная | +20..+25°C |
| Относительная влажность | 0..85% |
| Относительная номинальная влажность | 40..60% |
| Время до самоотключения: функция измерения RISO зависит от введенного времени T2 либо T3 прочие функции измерения |
(T2/T3 + 300 секунд) 300 секунд |
| Частота измерений для функции RISO | около 1 измерения/секунду |
| Число измерений RISO по PN-EN 61557-2 | минимум 1000 |
| Питание зарядного устройства | 100..250В/50..60Гц |
| Время зарядки аккумуляторов | около 3 часов |
| Дисплей | ЖК, 4-х разрядный высотой 14 мм |
| Стандарт интерфейса | RS-232 |
| Стандарт качества | разработка, проектирование и производство согласно ISO 9001 |
