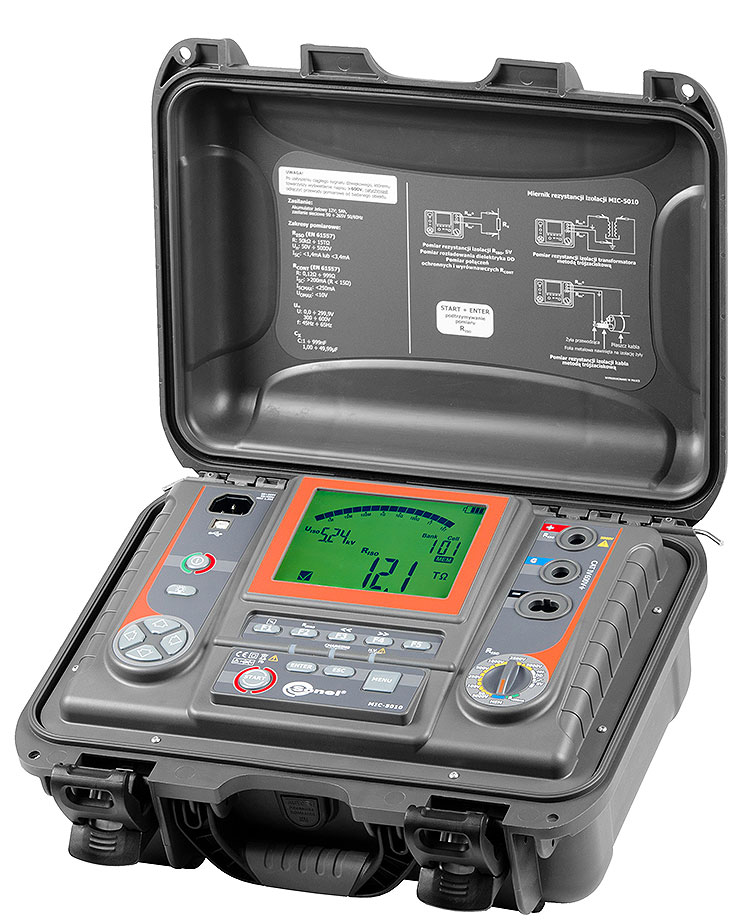

MIC-5010 Измеритель параметров электроизоляции
Функциональные возможности:
измерение сопротивления изоляции до 15 ТОм;
измерительное напряжение до 5000 В: стандартные величины 100 В, 250 В, 500 В, 1000 В, 2500 В, 5000 В или установка произвольной величины 50 В...1000 В с шагом 10 В, 1 кВ...5 кВ с шагом 25 В;
вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
установка времени измерения - до 99 мин 59 сек;
измерительный ток – 1,2 мА, 3 мА;
измерение сопротивления изоляции с использованием проводников длиной до 20 м;
автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
измерение емкости кабеля (в процессе измерения сопротивления изоляции);
измерение сопротивления изоляции нарастающим ступенчатым напряжением (SV);
измерение коэффициента разряда диэлектриков (DD);
защита от объекта измерения находящегося под напряжением;
цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;
измерение напряжения переменного и постоянного тока до 600 В;
питание от встроенного аккумулятора;
сохранение результатов измерений в память;
передача данных на ПК по USB или Bluetooth;
совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.
MIC-5010 – цифровой мегаомметр, предназначенный для испытания электрической прочности изоляции электроустановок систем электроснабжения, а также измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 5000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 15 ТОм. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости), поляризации (старения) и коэффициент разряда диэлектрика. В процессе измерения сопротивления изоляции происходит измерение ёмкости. Электромагнитные помехи, благодаря встроенному цифровому фильтру, не влияют на результат измерений.
Входы RISO имеют электронную защиту от перегрузки (например, на случай подключения к цепи под напряжением) до 660 В в течение 60 секунд.
Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегаомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегаомметра (R15): Кабс = R60/R15
Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегаомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегаомметра (R60): Кпол = R600/R60
DAR - коэффициент диэлектрического поглощения
PI - индекс поляризации
Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
Rcont—измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнения потенциалов
Дополнительные виды:
Гарантия: 36 месяцев
Номер в Госреестре: 58907-14
Класс защиты: IP54 (IP 67 с закрытой верхней крышкой)
