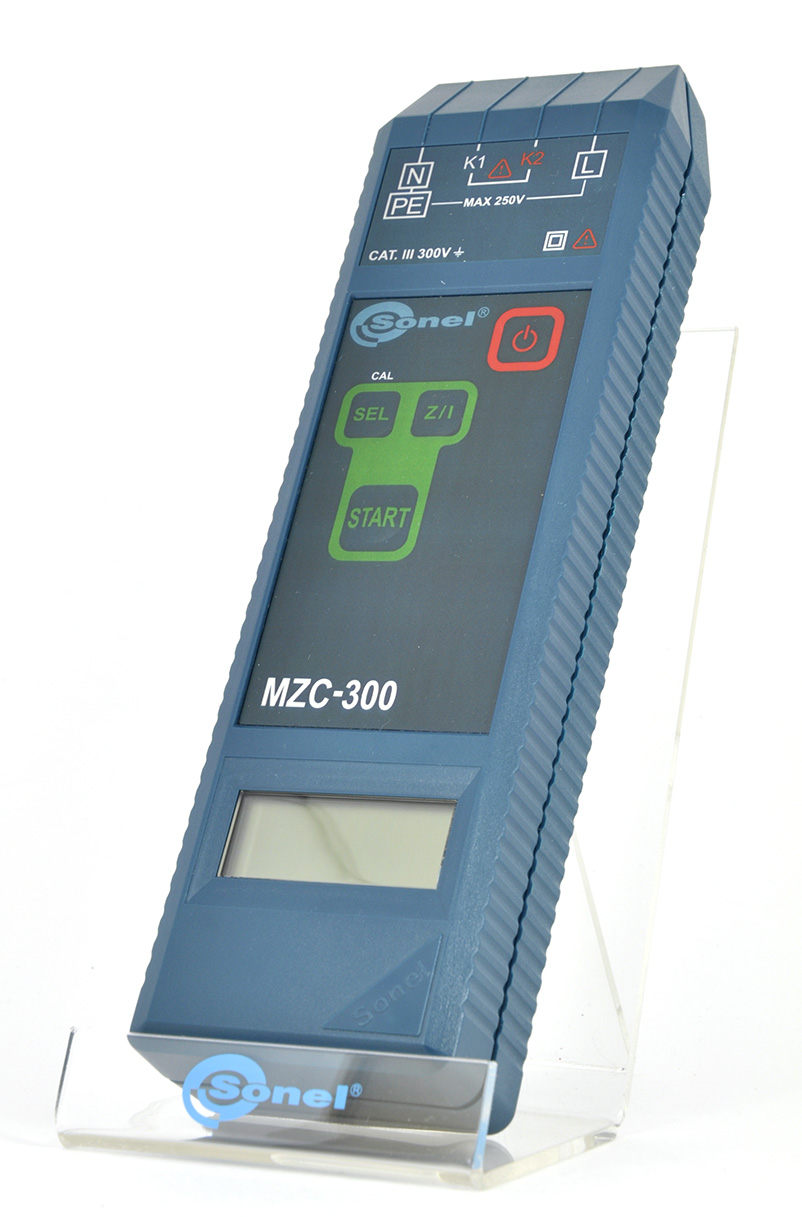

MZC-300 Измеритель параметров цепей электропитания зданий |
|
|
|
ПРИБОР СНЯТ С ПРОИЗВОДСТВА, ЗАМЕНА НА MZC-304, TC-20
Основные характеристики:
- измерение активного, реактивного и полного сопротивления петли короткого замыкания;
- вычисление ожидаемого тока короткого замыкания;
- контроль целостности нулевых защитных проводников;
- оценка величины сопротивления заземляющего устройства;
- автокалибровка измерительных проводов, дающая возможность применять провода различной длины;
- определение угла между векторами силы тока и напряжения в момент короткого замыкания;
- проведение измерений без отключения источника питания и защит.
|
|
Развернуть таблицу сравнения
| Измерение |
MZC-200 |
MZC-300 |
MZC-304 |
MZC-305 |
MZC-310S |
| ZL-N |
+
только RL-N |
+ |
+ |
+ |
+ |
| ZL-PE |
+
только RL-PE |
+ |
+ |
+ |
+ |
| ZL-L |
+
только RL-L |
- |
+ |
+ |
+ |
| ZL-PE RCD |
- |
- |
+ |
+ |
- |
| Iкз |
+ |
+ |
+ |
+ |
+ |
| Uном, В |
220/380
230/400 |
220/230 |
220/380
230/400
240/415 |
110/190
115/200
127/220
220/380
230/400
240/415
290/500
400/690 |
220/380
230/400 |
| Zизм, Ом |
0,24 |
0,13 |
0,13 |
0,13 |
0,0072 |
| Rcont |
- |
- |
+ |
- |
- |
| Память/ПК |
- |
- |
+
OR-1 |
+/USB |
+
RS-232 |
- ZL-N – измерение полного сопротивления петли фаза-ноль
- ZL-PE - измерение полного сопротивления петли фаза-защитное заземление
- ZL-L - измерение полного сопротивления петли фаза-фаза
- ZL-PE RCD - измерение полного сопротивления петли фаза-фаза без срабатывания УЗО (используется для номиналов 10 мА и 30 мА)
- RL-N – измерение активной составляющей сопротивления петли фаза-ноль
- RL-PE - измерение активной составляющей сопротивления петли фаза-защитное заземление
- RL-L - измерение активной составляющей сопротивления петли фаза-фаза
- Iкз - величина ожидаемого тока короткого замыкания. Расчитывается на основании измеренного сопротивления
- Uном, В - номиналное напряжение сети
- Zизм, Ом - минимальное измеряемое сопротивление согласно ГОСТ Р МЭК 61557-2-2005
- Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)
Назначение и область применения:
Прибор производит расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания.
Прибор рекомендован для проведения измерений в электроустановках, сетях зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. На основе показаний прибора по измерению и расчету ожидаемого тока короткого замыкания можно выбрать необходимые номиналы автоматов защитного отключения по каждой цепи электропитания. Прибор позволяет контролировать целостность нулевых защитных проводников, оценивать сопротивление заземляющего устройства.

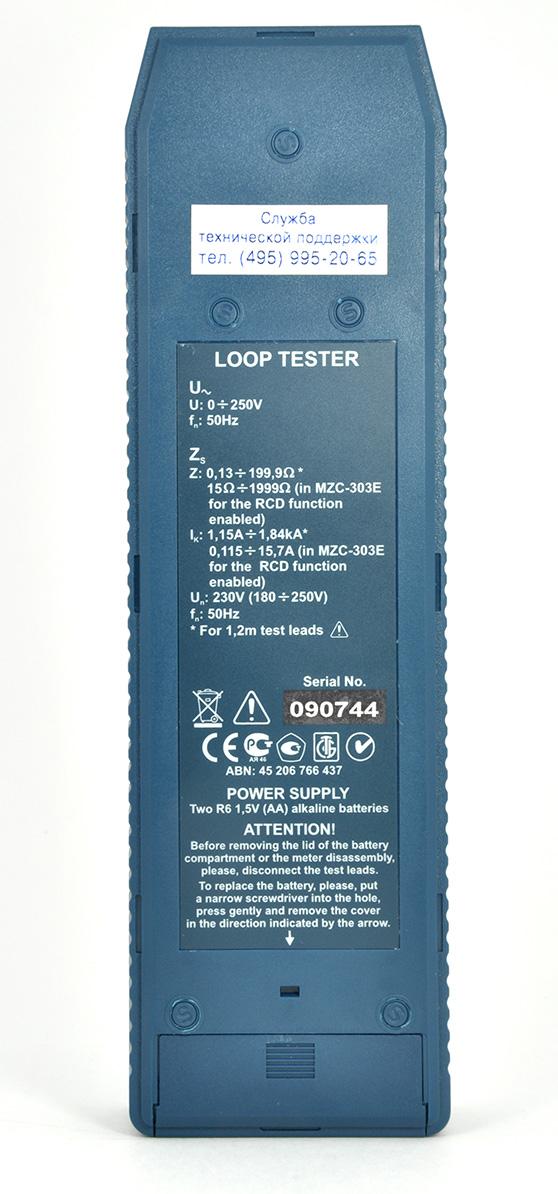

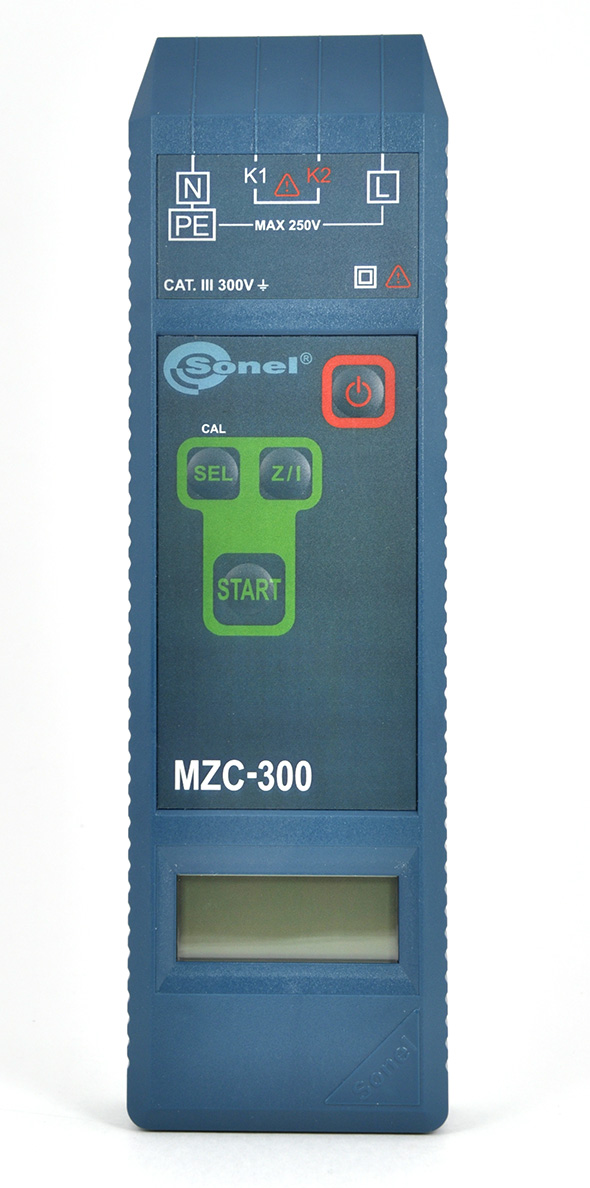

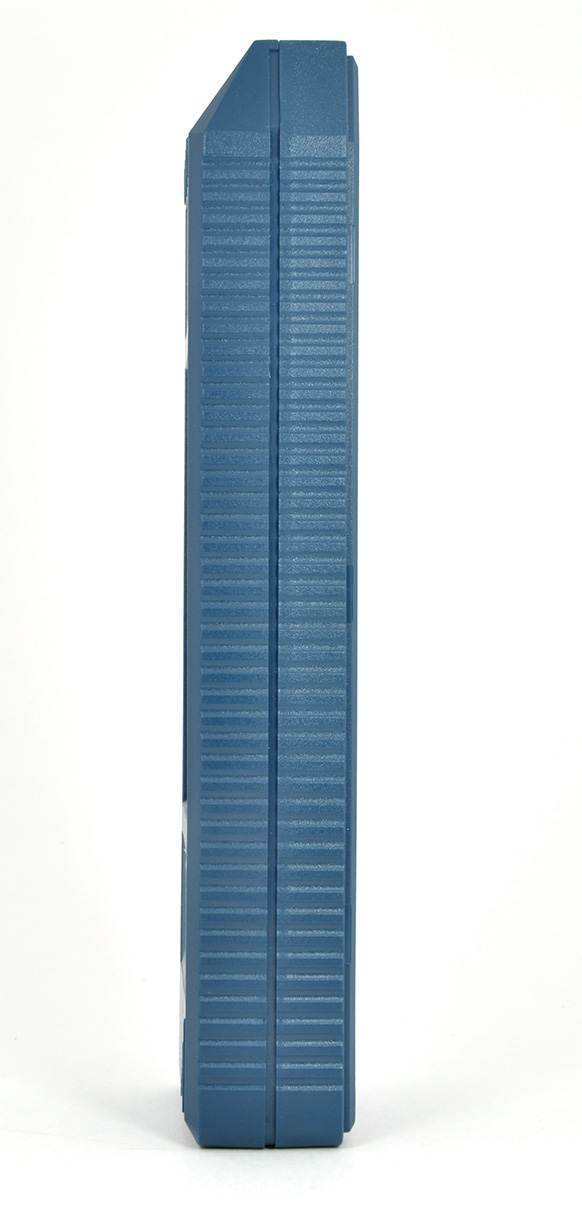

Дополнительные виды:
| |
| Гарантия: 36 месяцев |
| Номер в Госреестре: 47341-11 |
| Класс защиты: III 300 В согласно PN-EN 61010-1, IP40 |
| Температурный диапазон: 0...+ 40 °C |
| Габариты ШxВxГ: 67×230×35 мм |
| Масса: 0,4 кг |
Индекс: WMRUMZC300
|
