Двухполюсные штепсельные соединения выпускают с цилиндрическими или плоскими контактами, трёхполюсные - только с плоскими контактами. Штепсельные соединения с плоскими контактами имеют меньшие размеры и больший срок службы.
Кроме двухконтактных, применяют штепсельные соединители с двумя питающими и одним заземляющим плоскими контактами, изготовляемыми как для открытой, так и для скрытой установки, с двумя цилиндрическими питающими и одним плоским заземляющим контактом (рис. 1), расположенным в корпусе соединителя, трёхполюсные - с тремя питающими и одним заземляющим плоскими контактами (рис. 2).

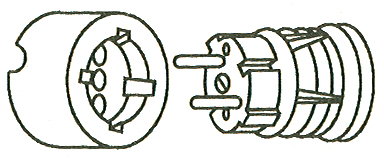

Рисунок 1. Штепсельный соединитель с двумя цилиндрическими питающими и одним плоским заземляющим контактом

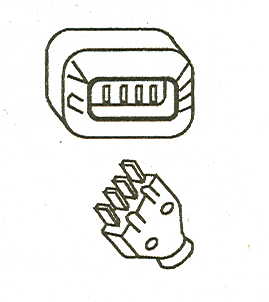

Рисунок 2. Трёхполюсный штепсельный соединитель с тремя питающими и одним заземляющим плоским контактом
Выпускаются штепсельные розетки (рис. 3) для установки над плинтусами (надплинтусные), которые в целях безопасности снабжены поворотной шайбой для подключения вилки только после её поворота на определённый угол, что повышает их безопасность. Нижняя часть этих розеток выполняет функции ответвительной коробки. Для установки на электрическом плинтусе применяют специальные штепсельные розетки с плоскими контактами (рис. 4), рассчитанные на одновременное подключение двух вилок.
Рисунок 3. Штепсельная розетка для установки над плинтусом
Рисунок 4. Штепсельная розетка с плоскими контактами для подключения двух вилок Кроме этого, в некоторых приборах зарубежного производства конструкция вилочного соединителя отличается от отечественной (плоские штифты и т.д.). Для их применения нужно приобрести специальные переходные устройства (если их не было в комплекте оборудования).
Изготавливаются как отдельные, так и спаренные (строенные) розетки, предназначенные для одновременного включения нескольких приборов. Внимание! Суммарная мощность приборов не должна превышать допустимую токовую нагрузку, проставленную на данной розетке.
Для включения электрических приборов в местах, где отсутствует розетка, применяют удлинители или удлинители-разветвители (на два или три направления). Условия безопасного их применения по классу защиты аналогичны условиям обыкновенного разветвителя. Шнуровую часть удлинителей следует размещать таким образом, чтобы они не создавали помех при перемещениях в помещении. Внимание! Если в доме есть домашние животные, то не исключены попытки перегрызть шнур удлинителя. Поэтому их нужно прокладывать в местах, недоступных для домашних животных.
Гнёзда розеточной части соединителя защищают от доступа детей специальными пробками. Выпускаются также розетки с поворотной крышкой. Для включения вилки в такую розетку необходимо вставить штифты вилки в гнёзда крышки и после поворота вилки вместе с крышкой штифты вставляются в токоведущие части розетки. При извлекании вилки из розетки крышка под действием пружины возвратится в первоначальное положение, закрывающее токоведущие гнёзда. Кроме этих, существуют розетки с откидной крышкой на гнёздах. Для бытовых электроприборов со съёмными шнурами применяют специальные приборные штепсельные розетки, у которых нет доступных для прикосновения токоведущих деталей. На одном конце шнур имеет обычную вилку для включения в штепсельную розетку, на другом - штепсельную розетку с глубоко утопленными гнёздами. Поэтому даже при включенной вилке не опасно прикасаться к приборной розетке. Розетка надевается на штырьки, торчащие из утюга, чайника и т.п., и полностью закрывает их.
|
