1. Зачем измерять полное сопротивление петли короткого замыкания?
Повышенное сопротивление сети и работа на предельно допустимых токах существенно повышает износ установленного оборудования и в несколько раз увеличивает вероятность аварии или его досрочного выхода из строя. Короткое замыкание в электрической цепи вследствие механического повреждения изоляции кабеля или в результате необратимых процессов при естественном старении приводит к мгновенному повышению величины тока и быстрому нагреву проводников. При этом начинает плавиться и гореть изоляция. Нескольких секунд до момента срабатывания защиты может хватить для повреждения и возгорания кабеля, а затем и воспламенения соседних кабелей. Такая ситуация грозит пожаром даже при последующем обесточивании поврежденной цепи.
Разумеется, чем быстрее сработает выключатель автоматической защиты, тем меньшие повреждения будут нанесены электрическому оборудованию и тем меньшему риску подвергнется жизнь и здоровье людей.
В электроустановках с заземленной нейтралью нулевой проводник соединен с нейтралью понижающего трансформатора, которая объединена с контуром заземления. При аварийном замыкании фазы на фазу, на корпус или нейтральный провод возникает новая электрическая цепь – так называемая петля короткого замыкания. Существует несколько методов измерения сопротивления петли короткого замыкания:
- метод падения напряжения в отключенной цепи;
- метод падения напряжения на нагрузочном сопротивлении;
- метод короткого замыкания цепи.
Для измерения полного сопротивления (импеданса) петли короткого замыкания компания Sonel применяет технический метод создания «искусственного короткого замыкания». Прибор серии MZC измеряет напряжение сначала без нагрузки, а затем при кратковременной нагрузке резистором 10 Ом (номинал варьируется между моделями) в течение 30 мс. Полное сопротивление петли короткого замыкания содержит активную и реактивную составляющие сопротивления и рассчитывается на основе разницы падений напряжения по формуле:
где:
ZS полное сопротивление (импеданс),
R – активное сопротивление,
XL – индуктивная и XC – емкостная составляющие реактивного сопротивления X.
Рисунок 1. Активная и реактивная составляющие полного сопротивления
Полное сопротивление петли короткого замыкания должно быть как можно меньше, тогда ток короткого замыкания в цепи будет наибольшим и защита сработает быстрее. При межфазном замыкании ток в контуре будет больше, чем при однофазном замыкании. По полученному значению импеданса рассчитывают значение тока короткого замыкания.
Условия исправной защиты описаны формулой:
где:
ZS – импеданс петли короткого замыкания,
IA – ток срабатывания защиты при токе перегрузки за определенное время (зависит от характеристики тока во времени, типа применяемой защиты и времени выключения),
UN – номинальное напряжение сети.
Из вышеприведенных формул и диаграммы становится понятно, почему необходимо измерять именно импеданс, т.е. ПОЛНОЕ сопротивление петли короткого замыкания. Определение только резистивной составляющей, т.е. активного сопротивления цепи, занижает фактическое значение, вследствие чего расчет тока срабатывания приведет к ошибочному результату и ложному выводу о соответствии параметров защиты! В действительности, в случае значительного индуктивного сопротивления петли короткого замыкания (например, обмотка питающего трансформатора, длинная кабельная линия) ток срабатывания, рассчитанный на основании только значения активного сопротивления, может оказаться недостаточным для обеспечения требуемого времени срабатывания защиты, что неминуемо подвергнет риску жизнь людей в аварийной ситуации.
Проведение измерений сопротивления петли фаза-нуль в электроустановках до 1000 В регламентировано пунктом 28.4 таблицы 28 Правил технической эксплуатации электроустановок потребителя (ПТЭЭП) при проверке срабатывания защиты в сетях с заземленной нейтралью (TN-C, TN-C-S, TN-S) и проводится раз в два года (п. 2.7.16), а также после каждой перестановки и монтажа нового электрооборудования перед его включением (п. 2.7.17).
Проверка осуществляется путем непосредственного измерения тока однофазного короткого замыкания с помощью специальных приборов или измерением полного сопротивления петли фаза-нуль с последующим определением тока короткого замыкания.
Величина тока однофазного короткого замыкания при замыкании на корпус или нулевой рабочий проводник должна составлять не менее:
3-х кратного значения номинального тока плавкой вставки предохранителя,
3-х кратного значения номинального тока нерегулируемого расцепителя или 3-х кратной уставки тока срабатывания регулируемого расцепителя автоматического выключателя с
обратнозависимой от тока характеристикой.
Другие параметры срабатывания защитного автоматического отключения должны соответствовать Правилам устройства электроустановок (ПУЭ изд.7) п. 7.3.139 и 1.7.79.
2. Схемы подключения при измерении параметров петли короткого замыкания
Для проведения измерений соответствующие клеммы прибора серии MZC компании Sonel подключают к одной из фаз и глухозаземленной нейтрали (в сети с защитным заземлением вместо нейтрали подключают прибор к заземляющему проводнику).

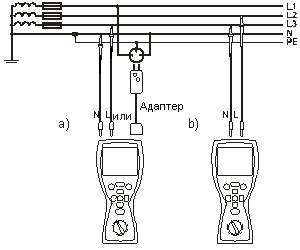

Рисунок 2. Схемы подключения для измерения в цепи: a) L-N, b) L-L.
Используя адаптер WS-05 с сетевой вилкой из стандартного комплекта поставки можно одновременно провести измерение параметров петли короткого замыкания L-PE. Применение адаптера с разъемом UNI-Schuko вместо двух измерительных щупов делает проведение измерений в электрической сети еще более легким, удобным и безопасным.

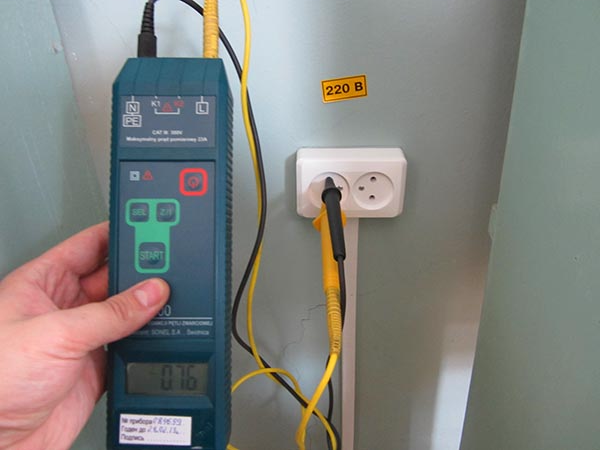

Рисунок 3. Измерение с помощью острых зондов и с адаптером UNI-Schuko
С помощью адаптера (или подключая гнездо прибора к контакту PE дополнительным измерительным зондом) можно проверить исправность защитного провода PE. Для этого нужно на 1-2 секунды прикоснуться пальцем к сенсорному электроду, расположенному на корпусе измерителя. Если прибор обнаружит на проводнике PE опасное напряжение, то на экране отобразится символ  (неправильное подключение защитного провода, замыкание), сопровождаемый непрерывным звуковым сигналом. В этом случае необходимо немедленно отключить измерительные проводники и прекратить измерения, до выявления и исправления неисправности.
Если в проверяемой цепи имеются выключатели УЗО, то на время измерения необходимо их зашунтировать при помощи обводов или мостов. Следует помнить, что таким образом производятся изменения в измеряемой цепи и результаты могут несколько отличаться от действительности. Каждый раз после измерений следует удалить изменения, проведенные на время измерений, и проверить работу выключателя УЗО. Можно использовать режим для измерения ZL-PE RCD без шунтирования выключателей УЗО, если они рассчитаны на дифференцированный ток не ниже 30 мА.
Рисунок 4.Схема подключения прибора для измерения петли L-PE с УЗО
При проверке состояния защиты электроустановки от замыкания на корпус прибор подключают к заземляющей клемме корпуса и фазному проводу.
Рисунок 5. Схемы подключения для разных типов сетей: a) сеть TN b) сеть TT.
При измерении необходимо обеспечить надежный контакт, а место соединения должно быть очищено от загрязнений. Следует применять только оригинальные измерительные провода, зонды и зажимы Sonel из комплекта поставки прибора.
3. Методика измерения полного сопротивления петли «фаза-нуль»
3.1. Измеряемые параметры
В установках напряжением до 1000 В с глухо заземлённой и изолированной нейтралью, защита отдельных участков электрической сети осуществляется автоматическими выключателями, срабатывающими от многократного превышения тока, который является основным параметром аварийного состояния электроустановки (ПУЭ гл.1.7).
Для проверки соответствия нормативу времени срабатывания защитных устройств (автоматических выключателей), реагирующих на ток короткого замыкания, проводится измерение полного сопротивления петли «фаза-нуль» или токов однофазных замыканий.
После измерения сопротивления петли «фаза – нуль» производится расчётная проверка тока короткого замыкания и сравнение полученного тока с током срабатывания автоматического выключателя или другого устройства, защищающего данный участок сети. При прямых измерениях однофазных токов короткого замыкания время срабатывания защитных аппаратов определяется по измеренной величине этого тока.
3.2. Общие требования к средствам измерения.
Измерительная аппаратура при использовании по назначению согласно ГОСТ Р МЭК 61557-1-2005 (также и с дополнительными функциями, не подпадающими под действие стандартов серии МЭК 61557) не должна подвергать опасности людей или имущество.
Измерительная аппаратура должна также соответствовать требованиям МЭК 61010-1.
Если в измерительной аппаратуре предусмотрена индикация наличия напряжения на ее измерительных зажимах, то также должна быть индикация о нахождении в сети под напряжением и о правильности подключения защитного и потенциального проводников. Конструкция зажимов должна обеспечивать надежное присоединение измерительного зонда к прибору и электрооборудованию, а также не допускать случайного прикосновения к частям, находящимся под напряжением. Конструкцией измерительной аппаратуры должна быть предусмотрена двойная или усиленная изоляция (класс защиты II).
Согласно ГОСТ Р МЭК 61557-3-2006 дополнительно к измерительной аппаратуре прилагаются следующие требования:
- Напряжение в точках измерения испытуемой цепи не должно превышать аварийного значения 50 В, что может достигаться автоматическим отключением при возникновении аварийного напряжения, превышающего 50 В, в соответствии с МЭК 61010-1.
- Измерительный прибор должен выдерживать без повреждений, создающих опасность для пользователя, подключение к распределительной сети напряжением, равным 120 % номинального напряжения, на которое была рассчитана данная измерительная аппаратура. Защитные устройства при этом не должны срабатывать.
- Измерительный прибор должен выдерживать без повреждений, создающих опасность для пользователя, случайное подключение к распределительной сети напряжением, равным 173 % номинального напряжения, в течение 1 минуты (с возможным срабатыванием защитных устройств).
Все специализированные приборы серии MZC и многофункциональные устройства MPI, производства компании Sonel соответствуют требованиям европейских стандартов:
PN-EN 61010-1 (общие требования по электрической безопасности),
PN-EN 61010-031 (особые требования по электрической безопасности),
PN-EN 61326 (электромагнитная совместимость),
PN-EN 61557 (требования к измерительным приборам),
PN-HD 60364-6 (выполнение измерений - проверка),
PN-HD 60364-4-41 (выполнение измерений - защита от поражения током),
PN-EN 04700 (выполнение измерений - приемо-сдаточные испытания).
3.3. Требования к погрешности измерений.
На основании ст. 13 Закона РФ «Об обеспечении единства измерений» все измерительные приборы должны проходить периодическую поверку в органах ЦСМ, согласно требованиям паспортных данных по утвержденному на предприятии графику. Контроль своевременного прохождения поверки средств измерений осуществляется метрологами.
В соответствии с ГОСТ Р МЭК 61557-3-2006 максимальная погрешность измерительной аппаратуры, применяемой для измерения сопротивления петли «фаза-нуль», в пределах диапазона измерений не должна превышать ±30% от измеренного значения. Точность измерений зависит от метода измерений и класса точности выбранных средств измерений.
Более подробную информацию об относительной погрешности измерения, диапазонах измерения и отображения можно найти в статье «Абсолютный ноль», размещенной на сайте компании СОНЭЛ: http://www.sonel.ru/ru/biblio/knowledge-centre/article/absolute-zero/
3.4. Методы проверки аварийной защиты.
Проверка производится одним из следующих способов:
- непосредственным измерением тока однофазного замыкания на корпус или нулевой защитный проводник;
- измерением полного сопротивления ZS цепи фаза – нулевой защитный проводник с последующим вычислением тока однофазного замыкания;
- расчетом полного сопротивления по формулам (например, при проектировании).
В двух последних случаях по полному сопротивлению петли «фаза – нуль» определяется ток однофазного короткого замыкания:
I к.з = U0 / ZS
где I к.з. – вычисленное значение тока однофазного короткого замыкания, ZS – полное сопротивление петли короткого замыкания, U0 – фазное напряжение сети.
В случае, когда рассчитанный ток однофазного замыкания более чем на 30% превышает допустимый ток (т.е. ток, величина которого достаточна для срабатывания защиты в пределах требуемого временного промежутка), то можно ограничиться расчётом. В противном случае должны быть проведены экспериментальные замеры полного сопротивления петли «фаза – нуль».
Пункты 3.1.9 – 3.1.12 ПУЭ определяют наименьшие допустимые кратности тока однофазного замыкания на землю для номинальных уставок защитных устройств в различных категориях помещений.
3.5. Требования к квалификации персонала.
К проведению измерений допускаются лица из числа электротехнического персонала, достигшие 18-летнего возраста, прошедшие медицинское освидетельствование, специальную подготовку и проверку знаний и требований «Межотраслевых правил по охране труда при эксплуатации электроустановок» (МПБЭЭ) в объеме раздела 5.
К практической работе допускаются лица, ознакомленные с измерительным устройством и порядком работы с ним, а также имеющие группу по электробезопасности не ниже III.
Перед проведением измерений необходимо провести соответствующие организационно-технические мероприятия. Персонал должен быть ознакомлен с данной методикой.
Для каждого конкретного используемого измерительного прибора необходимо проводить измерения в строгом соответствии с требованием руководства по эксплуатации в части безопасного проведения измерений.
3.6. Условия проведения измерений.
Измерение сопротивления петли «фаза–нуль» необходимо проводить при положительной температуре окружающего воздуха в помещении или в сухую, спокойную погоду на улице. Атмосферное давление фиксируется только для занесения данных в протокол (особого влияния на проведение испытаний не оказывает).
Следует учитывать увеличение сопротивления, вызванное повышением температуры при нагреве проводников от тока короткого замыкания, т.к. обычно измерения проводят при комнатной температуре и малых токах. Для оценки соответствия времени срабатывания защитного устройства нормативу можно применить эмпирическую формулу:
где ZS – измеренное значение импеданса петли короткого замыкания «фаза–нуль»,
IA – ток срабатывания автоматической защиты при токе перегрузки за нормативное время,
U0 – фазное напряжение сети.
Если измеренная величина полного сопротивления петли «фаза–нуль» превышает 2U0/IA,
то необходимо провести измерение еще раз более точно в следующей последовательности:
- измерить полное сопротивление петли «фаза–нуль» источника питания Ze на вводе электроустановки;
- провести раздельные измерения сопротивления фазного и защитного проводников сети от ввода до распределительного пункта или щита управления, а затем от распределительного пункта или щита управления до электроприемника;
- увеличить значения сопротивлений фазного и нулевого защитного проводников для учета повышения температуры проводников при протекании по ним тока замыкания, также принимая во внимание величину тока срабатывания автомата защиты;
- добавить увеличенные значения сопротивлений проводников к величине сопротивления петли «фаза—нуль» источника питания Ze.
В результате получим реальную величину Zs в условиях замыкания.
3.7. Критерии соответствия нормам электробезопасности
Согласно ПУЭ, в электроустановках до 1000В с глухозаземлённой нейтралью для обеспечения автоматического отключения аварийного участка, проводимость фазных и нулевых рабочих и защитных проводников должна быть выбрана такой, чтобы при замыкании на корпус или на нулевой проводник возникал ток короткого замыкания, который обеспечивает время автоматического отключения напряжения, не превышающего указанных значений в таблице 1:
| Номинальное фазное напряжение U0 (В) |
Время отключения (секунд) |
| 127 |
0,8 |
| 220 |
0,4 |
| 380 |
0,2 |
| более 380 |
0,1 |
Такие значения времени отключения считаются достаточными для обеспечения электробезопасности, в том числе в групповых цепях, питающих передвижные и переносные электроприемники и ручной электроинструмент класса 1.
В цепях, питающих распределительные, групповые, этажные и др. щиты и щитки, время отключения не должно превышать 5 секунд.
Допускаются значения времени отключения более указанных в приведенной выше таблице, но не более 5 с в цепях, питающих только стационарные электроприемники от распределительных щитов или щитков при выполнении одного из следующих условий:
50 × ZS / U0
где 50 – это величина падения напряжения на участке защитного проводника между главной заземляющей шиной и распределительным щитом или щитком, В; Zs – полное сопротивление цепи «фаза-нуль», Ом; U0 – номинальное фазное напряжение цепи, В;
2) к шине РЕ распределительного щита или щитка присоединена дополнительная система уравнивания потенциалов, охватывающая те же сторонние проводящие части, что и основная система уравнивания потенциалов.
В системе IT время автоматического отключения питания при двойном замыкании на открытые токопроводящие части должно соответствовать значениям, приведенным в таблице 2:
| Номинальное линейное напряжение U0 (В) |
Время отключения (секунд) |
| 220 |
0,8 |
| 280 |
0,4 |
| 660 |
0,2 |
| более 660 |
0,1 |
3.8. Выполнение измерений полного сопротивления петли КЗ
До начала измерения необходимо провести визуальный осмотр силового щита, сверить существующую схему с фактическим расположением автоматических выключателей и их номиналами, определить соответствие тока автоматического выключателя сечению кабеля отходящих линий. При осмотре автоматических выключателей, следует обратить внимание, чтобы устройства защиты не имели механических повреждений. Перед проведением измерения сопротивления петли «фаза – нуль», для получения достоверных показателей, рекомендуется проверить качество присоединения проводников к автоматическим выключателям и при необходимости подтянуть зажимы.
Для проведения измерения параметров петли короткого замыкания в цепи L-N или L-L необходимо подключить измерительный прибор по схеме рис.2. После появления на дисплее сообщения о готовности, необходимо нажать кнопку запуска измерения START. Приборы серии MZC и MPI проводят измерение в автоматическом режиме. На дисплее отображается измеренное значение Zs и рассчитанный ток короткого замыкания I к.з.
При необходимости, можно дополнительно провести измерение полного сопротивления петли короткого замыкания L-PE. В этом случае используют схему рис. 5 или рис. 4, при наличии УЗО. Более подробно порядок работы с приборами изложен в руководстве по эксплуатации.
3.9. Оформление результатов измерений, оценка и рекомендации.
Протокол результатов измерений должен содержать:
- дату измерений;
- сведения о работнике, выполняющем измерения;
- сведения об измерительном приборе и сроке поверки;
- наименование, тип, заводской номер оборудования;
- номинальные данные сети (объекта) испытаний;
- используемую измерительную схему;
- температуру, влажность и давление;
- результаты измерений с указанием погрешностей.
В протоколе указывают характеристики, тип установленных автоматических выключателей защиты и результаты вычислений. После вычисления тока однофазного короткого замыкания (или считывания расчетного значения на дисплее прибора MZC) необходимо определить время срабатывания защитного автомата по его токовременной характеристике. На основании анализа результатов измерений и параметров соответствующих автоматических выключателей, делается вывод о соответствии результатов измерений требованиям ПУЭ и ПТЭЭП.
Пример работы с время токовой характеристикой автоматического выключателя типа С16, выполненного в соответствии с ГОСТ Р ГОСТ 50345-2010 представлен на рисунке 6.
Рисунок 6. Время токовая характеристика автоматического выключателя C16
На графике можно увидеть зависимость, как протекающий через автоматический выключатель ток влияет на время его отключения. Кратности тока, протекающего в цепи к номинальному току автомата (I/In), отмечены на оси Х, а время срабатывания в секундах – на оси Y. В состав автоматического выключателя входит электромагнитный и тепловой расцепитель. Поэтому график можно разделить на два участка: верхняя крутая часть графика показывает защиту от перегрузки (работу теплового расцепителя), а более пологая часть внизу - защиту от короткого замыкания (работа электромагнитного расцепителя). На токи большой величины, которые могут привести к повреждению изоляции электропроводки автомат способен реагировать практически мгновенно благодаря наличию электромагнитного расцепителя. Время срабатывания зависит также и от температуры автомата защиты. Автоматический выключатель отключится быстрее, если его термочувствительная биметаллическая пластина будет разогрета. Поэтому на графике верхняя кривая характеризует холодное состояние автомата защиты, а нижняя кривая - его горячее состояние.
Пунктирной линией обозначен предельный ток срабатывания для автоматов до 32 А.
Определённый (измеренный, рассчитанный) ток однофазного короткого замыкания откладывается на время токовой характеристике в виде вертикальной прямой линии (на рисунке – линия синего цвета). Зона токов правее синей линии обеспечивает срабатывание автоматического выключателя со временем менее 0,4 с (отрезок красной линии, заключенный между вертикальными линиями синего и черного цвета, соответствует кратностям тока в красных кружках). Таким образом, для автоматического выключателя с характеристикой типа С16 время срабатывания автоматического выключателя составит 0,02 с при токе короткого замыкания, превышающем 5Iн = 5х16А (сработает электромагнитный расцепитель). Если мы определяем время срабатывания автоматического выключателя при длительной перегрузке с обратнозависимой выдержкой времени, то в этом случае считаем, что наиболее вероятно срабатывание теплового расцепителя (синие стрелочки между 11 и 25 секундами).
Если замер сопротивления цепи «фаза – нуль» показал, что автоматический выключатель, установленный в силовом щите, не способен защитить кабельную линию, то следует проверить состояние зажимов на всех точках присоединения электрооборудования к кабельной линии. Если подтяжка соединений не улучшит результат, тогда необходимо будет проложить кабель большего сечения, определяемого расчетом. Так как его сопротивление будет ниже сопротивления эксплуатируемого кабеля, ток короткого замыкания при аварии увеличится до значения, обеспечивающего требуемую кратность тока срабатывания, а защитное устройство теперь отключит напряжение в пределах требуемого интервала времени. Если заменить электропроводку невозможно, тогда следует установить автоматический выключатель защиты более низкого номинала, в соответствии с полученными данными измерения.
Приборы Sonel для измерения полного сопротивления петли короткого замыкания
Рисунок 7. Первый измеритель петли короткого замыкания типа MZC-1
В 1990 году компания SONEL создала цифровой электронный прибор для измерения сопротивления петли короткого замыкания MZC -1 - основателя целой палитры различных измерителей параметров электробезопасности.
В 1997 году был выпущен первый микропроцессорный измеритель полного сопротивления (импеданса) петли короткого замыкания MZC-300, который стал лучшим в своем классе и получил самые высокие награды на международных выставках. Приборы первого поколения (MZC-200 и MZC-300) прекрасно зарекомендовали себя как портативные, удобные, надежные и точные средства измерений параметров цепей «фаза-нуль» и «фаза-фаза».
Передовые технологии и современная элементная база были использованы для производства второго поколения измерителей. Обновленная линейка приборов вобрала в себя наиболее прогрессивные тенденции развития электроники, а накопленный за годы эксплуатации опыт обеспечил потребителю новые измерительные возможности. До 2015 года обе серии измерительных приборов выпускались параллельно, пока компания Sonel не прекратила производство первого поколения приборов. Обновленная «трехсотая» серия MZC получила улучшенные эргономичные корпуса оранжевого цвета, с различной степенью защиты IP67 (MZC-304), IP54 (MZC-305, MZC-306) и IP-20 (MZC-310S), позволяющие проводить измерения в самых неблагоприятных условиях. Приборы измеряют полное сопротивление (импеданс) петли короткого замыкания «фаза-фаза» ZL-L, «фаза-нуль» ZL-N, «фаза-защитный провод» ZL-PE, а также его активной и реактивной составляющих не зависимо от величины сдвига фаз и производят вычисление ожидаемого значения тока короткого замыкания в соответствии со стандартом PN-HD 60364-6. Диапазон измерения полного сопротивления выбирается прибором автоматически. Результаты измерений можно записать в память прибора, просмотреть в любое время или передать на компьютер. Прибор MZC-305 позволяет выполнять измерения в промышленных сетях с любым напряжением до 750 В.
Приборы SONEL превосходят конкурентов по точности измерения импеданса петли короткого замыкания. Если необходимо измерять большие токи, то рекомендуется использовать прибор более высокого класса - MZC-310S, не имеющий аналогов в мире, который измеряет импеданс петли короткого замыкания для значений менее 0,01 Ом, согласно PN-EN 61557.

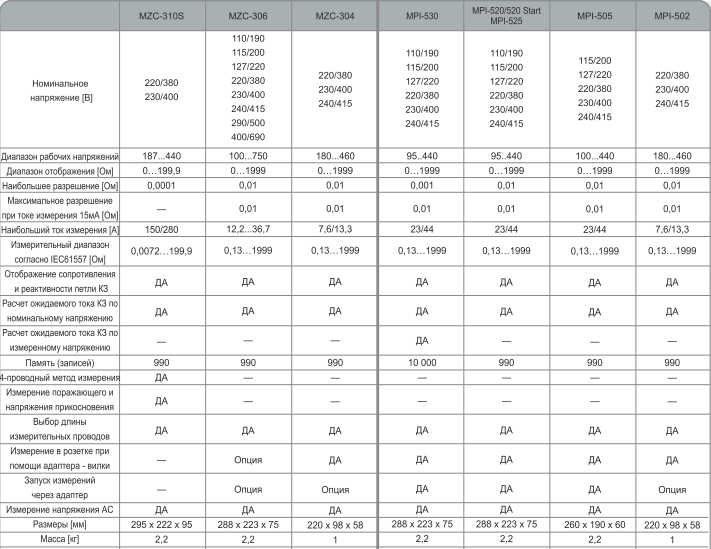

Приборы MZC-304, MZC-305, MZC-310S и многофункциональные устройства MPI-502, MPI-505, MPI-520, MPI-525 и MPI-530 измеряют полное сопротивление (импеданс) петли короткого замыкания, показывая также его составляющие, т.е. активное и реактивное сопротивления.

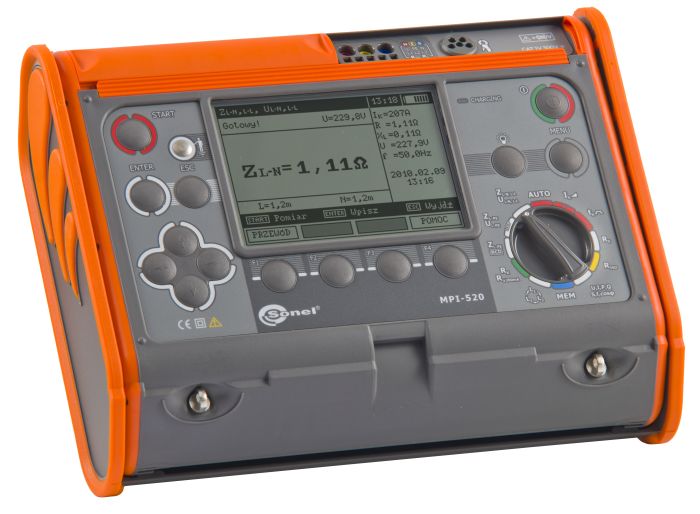

Рисунок 8. Модификации измерителей параметров петли короткого замыкания:
слева – направо MZC-310S, MZC-304, MZC-305, MPI-530, MPI-520, MPI-505, MPI-502
Многофункциональные измерители параметров электрической сети MPI имеют такие же технические характеристики, как и специализированные приборы серии MZC. Кроме того,
они обеспечивает точное измерение импеданса петли короткого замыкания для цепи L-PE в сетях с устройствами защитного отключения (ток измерения 15 мА). Сравнительные характеристики измерительных приборов Sonel приведены в таблице 3:
Литература.
1. Правила устройства электроустановок (ПУЭ изд.7).
2. Правила технической эксплуатации электроустановок потребителей (ПТЭЭП) .
3. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок. ПОТЭУ 2014 "Правила по охране труда при эксплуатации электроустановок".
4. ГОСТ Р 50571.16-2007 Электроустановки низковольтные. Часть 6. Испытания.
5. ГОСТ 12.3.019-80 Испытания и электроизмерения. Общие требования безопасности.
6. РД 34.45-51.300-97 Объем и нормы испытаний электрооборудования.
7. ГОСТ Р МЭК 61557-1-2005 "Сети электрические распределительные низковольтные напряжением до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 1. Общие требования"
|
